MIPP™: Die modulare Anschluss- und Patching-Lösung von Belden

Das modulare Patchpanel kombiniert sowohl Kupfer- als auch Glasfaserkabelanschlüsse in einer zukunftssicheren Lösung. Jetzt mit der industriellen REVConnect-Anschlussmöglichkeit ausgestattet.

Verbessert Ihr Kabelmanagement, und schützt kritische Anwendungen effizient vor kostspieligen Ausfallzeiten.

Dank der modularen Konstruktion und der kompakten Abmessungen können bis zu sechs einzelne Module individuell zusammen gestellt werden. Hierdurch lassen sich Kuper-Patchpanels und Glasfaser-Spleißboxen kombinieren. Die Konstellation bildet dadurch eine platzsparende Einheit, die bei Bedarf ausgebaut werden kann. Auch der Austausch einzelner Module lässt sich komfortabel umsetzen.

Der MIPP™ ist für raue Umgebungen ausgelegt, wo seine robuste Konstruktion und die hohe Portdichte mit mehreren Steckverbindertypen ihn ideal für die Installation in industriellen Netzwerken machen.

  • Maximale Systemflexibilität und Vielseitigkeit durch die Kombination von Kupfer- und Glasfasermanagement in einem Patchpanel.
  • Höchste Zuverlässigkeit durch seine solide Metallkonstruktion, die für den Einsatz in industriellen Innenräumen ohne Gehäuse ausgelegt ist.
  • Schnelle und einfache Installation der strukturierten Verkabelung zur Reduzierung der Installationskosten (CapEx) und der Wartungskosten (OpEx).



Hauptmerkmale

  • Hohe Portdichte: bis zu 72 Glasfasern und 24 Kupferkabel
  • LC-, SC-, ST- und E-2000-Faserduplex-Adapter
  • Unterstützung von Singlemode- und Multimode-Fasern
  • Doppelfasermodul nimmt Hybridfaserkabel auf
  • RJ45-Kupfer-Keystone-Buchsen (geschirmt und ungeschirmt, CAT5E, CAT6, CAT6A)
  • RJ45-Kupferkupplung (geschirmt und ungeschirmt, CAT6A)
  • RJ45 Kupfer Industrie-REVConnect-Buchsen (geschirmt und ungeschirmt, CAT6A)
  • RJ45 Kupfer Industrielle REVConnect-Kupplungen (ungeschirmt, CAT6A)
  • Modul kann zur einfachen Kabelinstallation aus dem Gehäuse entfernt werden
  • 100% werksgetestete, vorkonfektionierte MPO-Kassette für schnelle, zuverlässige Glasfaserinstallation
  • Großer Temperaturbereich von -20 °C bis +70 °C
  • UL-Zulassung (UL 1863)

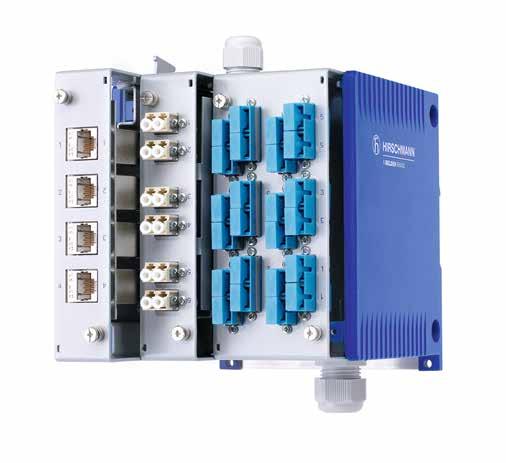

Aufgrund ihrer kompakten Abmessungen lassen sich bis zu 6 Module in beliebiger Kombination kombinieren - und bei Bedarf kann jedes Modul leicht entfernt oder ausgetauscht werden.

MIPP™: Ein vielseitiges, modulares Patchpanel für industrielle Anwendungen Das MIPP™ bietet die ideale Verbindung zwischen Belden-Kabeln und Hirschmann-Schaltern. Sein industrielles, modulares Design eignet sich für industrielle Anwendungen, bei denen aktive Geräte oder Endgeräte an die Infrastrukturverkabelung angeschlossen werden müssen.

Es lässt sich leicht auf einer DIN-Schiene montieren oder mit einer Wandmontageplatte an den Seiten der Schränke befestigen.

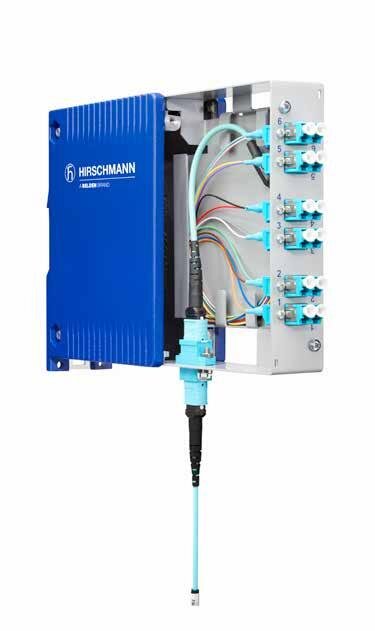

Die vorkonfektionierte MIPP-Kassette wird bei der Herstellung zu 100% geprüft.  Bei der Installation auf dem Anlagenboden müssen keine Spleißungen, Spaltungen oder Polituren vorgenommen werden.



Einzel- oder Doppelmodul

Für das MIPP™ sind Einschübe als Einzel- oder Doppelmodul erhältlich. Folgende Bestückungen sind möglich:

a) Einzelglasfasermodule (bis zu 12 Glasfaserverbindungen)

- 6 x SC-Duplex-Adapter

- 6 x LC-Duplex-Adapter

- 6 x ST-Duplex-Adapter

- 6 x E-2000-Duplex-Adapter

b) Einzelne Kupfer-Patchpanels

- 2 oder 4 x RJ45-Keystone geschirmt

- 2 oder 4 x RJ45-Keystone ungeschirmt

- 2 oder 4 x RJ45-Kupplung geschirmt

- 2 oder 4 x RJ45-Kupplung ungeschirmt

- 2 oder 4 x RJ45 Industrial REVConnect Buchse geschirmt

- 2 oder 4 x RJ45 Industrial REVConnect Buchse ungeschirmt

- 2 oder 4 x RJ45 Industrial REVConnect Kupplung ungeschirmt

c) Doppelglasfasermodule (bis zu 24 Glasfaserverbindungen)

- 12 x SC-Duplex-Adapter

- 12 x LC-Duplex-Adapter

- 12 x ST-Duplex-Adapter

- 12 x E-2000-Duplex-Adapter

Dank der vielfältigen Kombinationsmöglichkeiten stehen Ihnen zahlreiche individuelle Ausführungen der MIP™ zur Verfügung.

Die gängigsten Konfigurationen des MIPP™ finden Sie hier in unserem Shop.
