Mit der neuen GDM-Serie von Hirschmann® bieten wir Ihnen hochleistungsfähige Ventilsteckverbinder für den industriellen Einsatz. Ideal für Maschinenbau, Automatisierung und Anlagenfertigung – robust, wartungsarm und individuell konfigurierbar.

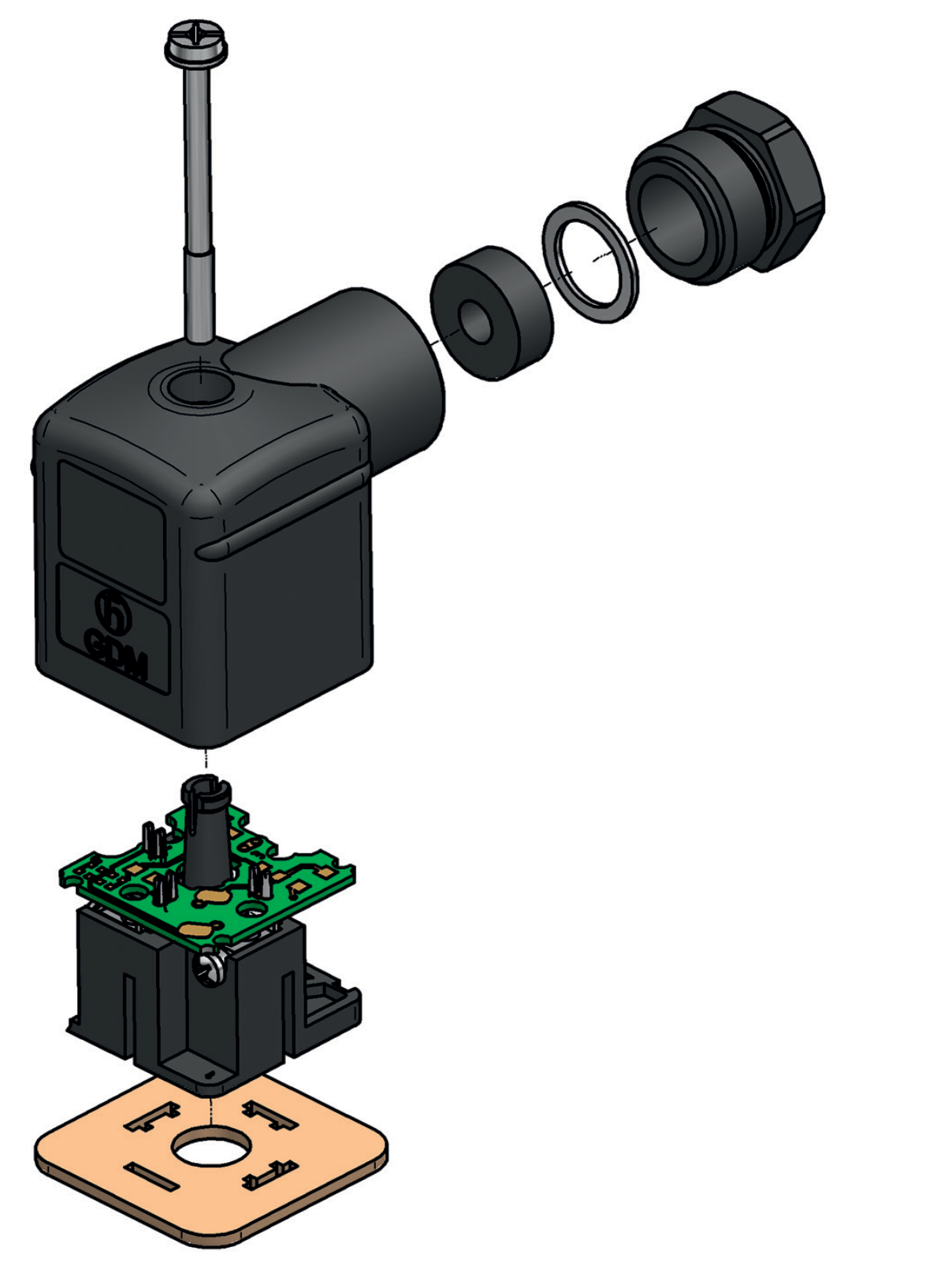

Die neu entwickelten Ventilsteckverbinder der Hirschmann® GDM-Serie werden in Typ A angeboten und sind entweder mit Schutzbeschaltung oder in einer Ausführung mit zusätzlicher LED-Anzeige erhältlich. Beide Varianten verfügen über eine integrierte Zugentlastung und entsprechen UL 2238, während sie gleichzeitig einen optimalen Schutz Ihrer Anwendungen bieten. Die Verbindungstechnik basiert auf der bewährten GDML-Serie von Hirschmann.
Starke Argumente für Ihre Anwendung:
✅ IP68-Schutz für höchste Umweltbeständigkeit
✅ LED-Funktionsanzeige – einfache Statusprüfung auf einen Blick
✅ Schutzbeschaltung integriert – schützt Sensorik und Elektronik
✅ Schock- & vibrationsfest – für anspruchsvolle Industrieanwendungen
✅ Einfache Montage dank großer Anschlussfläche
✅ UL 2238-konforme Zugentlastung inklusive
✅ Konfigurierbare Materialien – von temperaturresistent bis recycelbar
Die Ventilsteckverbinder der GDM-Serie eignen sich besonders für den Einsatz im Maschinenbau sowie im Werkzeug- und Anlagenbau. Sie ermöglichen eine zuverlässige Stromversorgung und sichere Datenübertragung für Komponenten wie:
Magnetventile
Drucksensoren
Temperatursensoren
Durchflussmesser
Integrierte Schutzschaltungen verhindern, dass Spannungsspitzen oder elektromagnetische Störungen nachgelagerte Elektronikbauteile beeinträchtigen. Kurz gesagt: Sie bieten ein hohes Maß an Betriebssicherheit.
Produktbeschreibung
Typ: GDM-Serie Ventilsteckverbinder
Normen: EN 175301-803, Typ A
Kontaktanzahl: 2+PE, 3+PE
Kabelverschraubung: M16/PG9 (M20/PG11 in Vorbereitung)
Leiterquerschnitt: max. 1,5 mm²
Geeignete Kabel: M16/PG9: 4,5 mm bis 10 mm (M20/PG11: 4,5 mm bis 14 mm)
Technische Daten
Nennspannung: AC/DC 12, 24, 48, 120 und 250 V
Nennstrom: AC/DC 10 A (mit Brückengleichrichter AC/DC 1 A)
Schutzklasse: IP65/IP67 (IP68 auf Anfrage)
Betriebstemperatur: -40 °C bis +90 °C (erweiterbar auf -55 °C bis +125 °C)
Verriegelung: Zentrale Schraube M3 x 35
Entflammbarkeit: Gehäuse 94 HB, Kontakt 94 HB
Zulassungen: VDE, UL, CSA (jeweils in Vorbereitung)
Jetzt GDM-Ventilsteckverbinder entdecken
Gern beraten wir Sie persönlich zur passenden Lösung für Ihre Applikation.
