Beschreibung

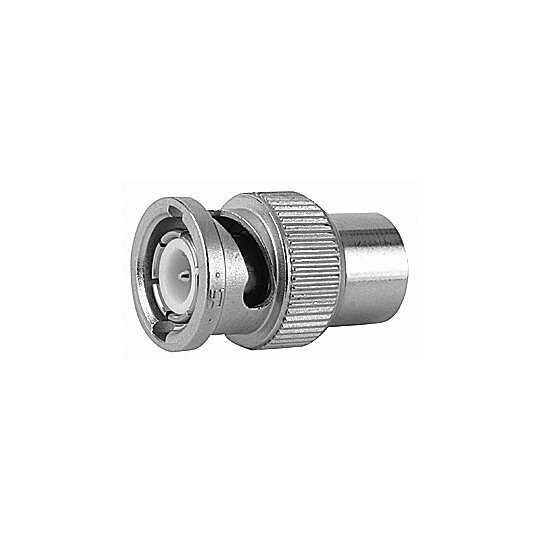

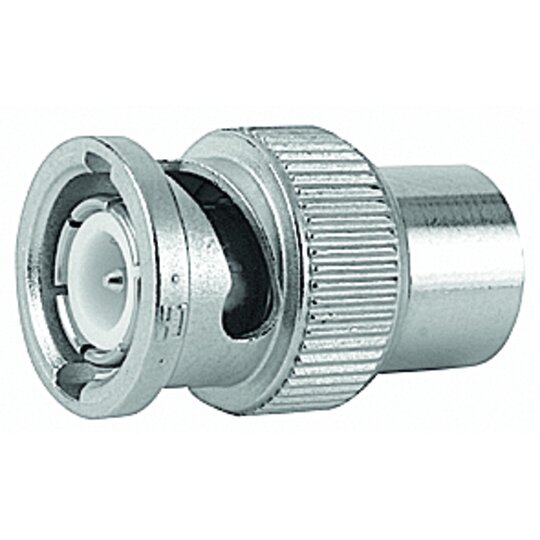

Abschlusswiderstände werden zur Vermeidung von Reflektionen, als Verbraucher, an einen offenen Signalausgang oder an eine HF-Leitung angeschlossen. Sie sind mit einem Wellenwiderstand von 50 Ω verfügbar. Einsatzgebiet der Abschlusswiderstände sind z. B. offene Ports in Sendeanlagen sowie bei der Kalibrierung von HF-Messgeräten.
Z: 50 Ω
Brandschutzklasse: Nicht relevant
Brennendes Abtropfen: Nicht relevant
Rauchentwicklung: Nicht relevant
Säureentwicklung: Nicht relevant
Ausführung: m
Max. Frequenz: 4 GHz
Max. Leistung: 1 W
Rückflussdämpfung: typ.: 1 GHz: -40 dB; 2 GHz: -32 dB; 4 GHz: -26 dB
| Anschlussart | BNC |
| Anwendung | Antennen-/SAT-Technik |
| DC-Trennung | false |
| Widerstand | 50 Ohm |
