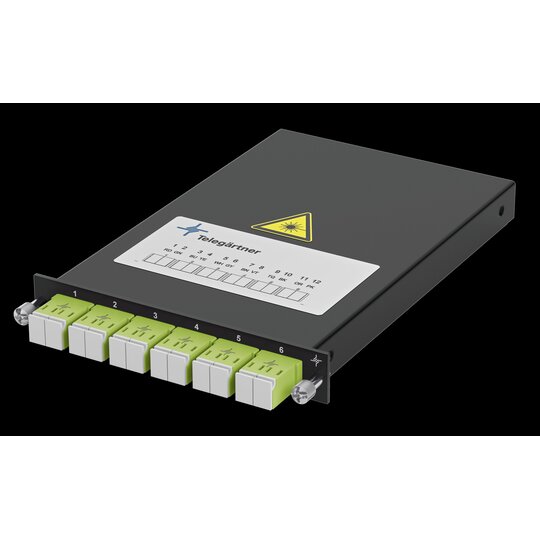

TEGA 100022379 HD3-ES Spleiß-Modul 0,5HE 6xLCD OM5 lindgrün 12xPIGT50/125 OM5

Beschreibung

LWL-HD-Spleiß-Modul 0,5HE, 6xLCD, OM5, Laserschutz
zum Anschluss von Bündeladerkabeln.
Zum Einbau in Baugruppenträger Typ HD3-ES,
werkzeuglose Befestigung mit Rändelschrauben;
Frontblende bestückt mit 6 LCD-Kupplungen;
Kupplungen mit integrierten Laserschutzklappen, bestückt mit Staubschutzkappen;
Mit Spleißkassette mit integrierten Spleißhaltern für 12 Crimp- und Micro-Schrumpfspleißschutze.
Bestückt mit Pigtails;
Pigtails spleißfertig abgesetzt und in Spleißkassette abgelegt.
Pigtails mit 12 Farben gem. IEC 60304 codiert.
Stecker der Pigtails in Kupplungen eingesteckt.
Deckel mit Öffnungshilfen.
Gehäuse mit 2 Kabeleinführungen hinten.


Anforderungen:
Breite: 118,0mm
Höhe: 17,0mm
Tiefe: 147,0mm
Material: Stahlblech 1,0mm, lackiert
Farbe: schwarz

Pigtail:
- Fasertyp: IEC 60793-2-10, OM5
- Sekundärcoating: max. 900µm, farbig
- Querdruckfestigkeit: min. 1000N/m
- Dämpfung: max. 1,0dB/km @ 1300nm
- Bandbreite: min. 3500 MHz x km @ 850nm
- Stecker: LC nach IEC 61754-20
- Lebensdauer: min. 1000 Steckungen
- Ferrule: Keramik
- RL: min. 30dB

LCD-Kupplung:
- Standard: gem. IEC 61754-20
- Hülse: Keramik
- Gehäuse: Kunststoff;
- Farbe: lindgrün;
- geeignet für OM5-Anwendungen;
- mit integrierten Laserschutzklappen
- Staubschutzkappen

Fabrikat: Telegärtner
Typ: HD3-ES-Spleiß-Modul, 0,5HE
Artikel-Nr.: 100022379
