Beschreibung
Leistungsmerkmale:
Einfügedämpfung (Attenuation): Die Einfügedämpfung beschreibt die elektrischen Verluste entlang der Leitung. Sie wird im wesentlichen durch Kabeldurchmesser, Material des Dielektrikums und der zu übertragenden Frequenz bestimmt. Low-Loss-Kabel zeichnen sich durch besonders gute (niedrige) Werte bei der Einfügedämpfung aus.,
Schirmdämpfung: die Schirmdämpfung beschreibt wie gut das Kabel die Abstrahlung bzw. Einstrahlung von HFSignalen entlang der Leitung verhindert. Um die Schirmdämpfung zu verbessern werden bei Kabeln doppelte Schirmgeflechte, Folie + Geflechtschirme und verzinnte Geflechte eingesetzt.,
Temperaturbereich: abhängig von den verwendeten Materialen lassen sich die Kabel bei unterschiedlichen Umgebungstemperaturen einsetzen. Kabel mit PE oder PVC Mantel sind bis ca. 80°C einsetzbar. Kabel mit PTFE bzw. FEP Mantel bis ca. 200 °C,
Wellenwiderstand (Impedanz) 50 Ohm oder 75 Ohm: für die Übertragung von Videosignalen und in der Weitverkehrstechnik wird mit 75 Ohm System gearbeitet. In fast allen anderen Bereichen werden 50 Ohm Kabel eingesetzt.
Z: 50 Ω
Brandschutzklasse: Eca
Brennendes Abtropfen: Nicht relevant
Rauchentwicklung: Nicht relevant
Säureentwicklung: Nicht relevant
Kabelgruppe; Kabel: G1
Kabelmantel Material: PVC

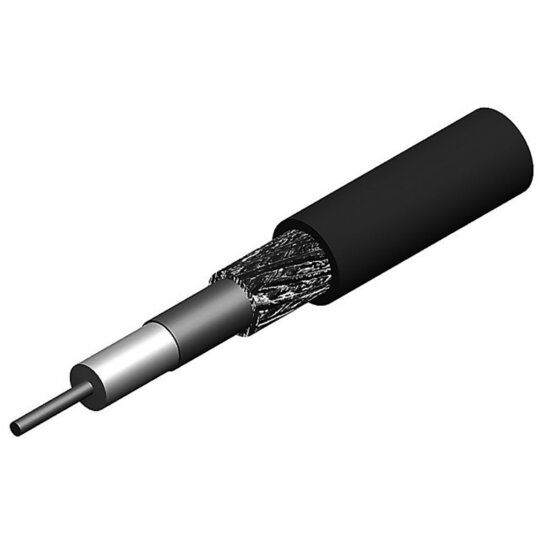

Type: Low Loss 195, Ring
G1: RG-58C/U, 7806A, 9907, CNT-195, HPF 195, KX 15, LMR-195, WCX195
Ohne Kabelgruppe: Low Loss 195
Verpackungseinheit (m): 100
Kabelmantel Ø: 4,95
Dämpfung dB/100 m bei 2 GHz: 61
| Wellenwiderstand | 50 Ohm |
| Außendurchmesser ca. | 4,95 mm |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | 0 - 80 €C |
