Beschreibung

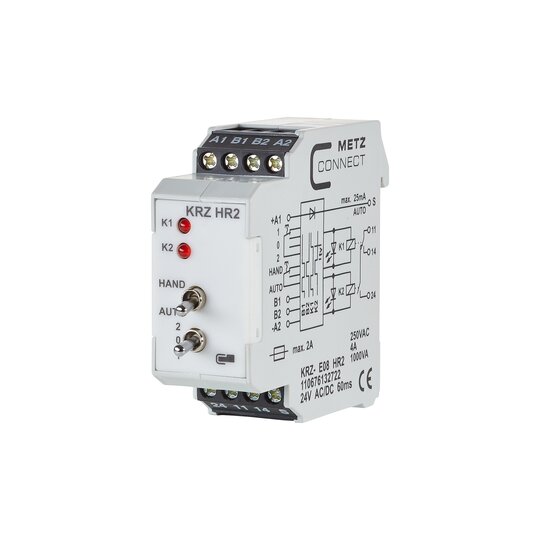

Der Koppelbaustein ist für eine zweistufige Motorsteuerung vorgesehen.Anschluss mit Schraubklemmen, Relais gegenseitig verriegelt, Handbedienebenedstellungwirksam ist. Schalterrueckmeldung fuer den AUTO - Kontakt erfolgtals aktives Signal in 24 V DC. Rote LEDs signalisieren den Schaltzustandder Ausgangsrelais. Ausgangskontakt als Wechsler, mit 4 A Dauerstromund bis zu 250 V AC Schaltspannung fuer Nennspannungen 24 V AC/DC.Anreihbar ohne Abstand.Einbaulage beliebig.Anschlussart: SchraubklemmenMasse (BxHxT): 22,5 x 61,3 x 60 mmGewicht: 70 gFabrikat: METZ CONNECTTyp: KRZ-E08 HR2Art.-Nr. 110676132722oder gleich geeignet
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Komplettgerät mit Sockel | true |
| Mit abnehmbaren Klemmen | false |
| Mit LED-Anzeige | true |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 - 24 V |
| Bemessungssteuerspeisespannung Us bei DC | 24 - 24 V |
| Spannungsart zur Betätigung | AC/DC |
| Antrieb, Polung | gepolt |
| Schaltverhalten des Antriebs | monostabil |
| Anzahl der Kontakte als Öffner | 0 |
| Anzahl der Kontakte als Schließer | 0 |
| Anzahl der Kontakte als Wechsler | 1 |
| Art des Schaltkontaktes | Einfachkontakt |
| Mit zwangsgeführten Kontakten | false |
| Werkstoff des Kontakteinsatzes | sonstige |
| Werkstoff des Kontaktes | sonstige |
| Werkstoff der Kontaktbeschichtung | sonstige |
| Spannungsart der Betriebsspannung | AC/DC |
| Nennstrom | 4 A |
| Max. Einschaltstrom | 6 A |
| Schutzart (IP) | IP20 |
| Breite | 22,5 mm |
| Höhe | 61,3 mm |
| Tiefe | 60 mm |
