Beschreibung

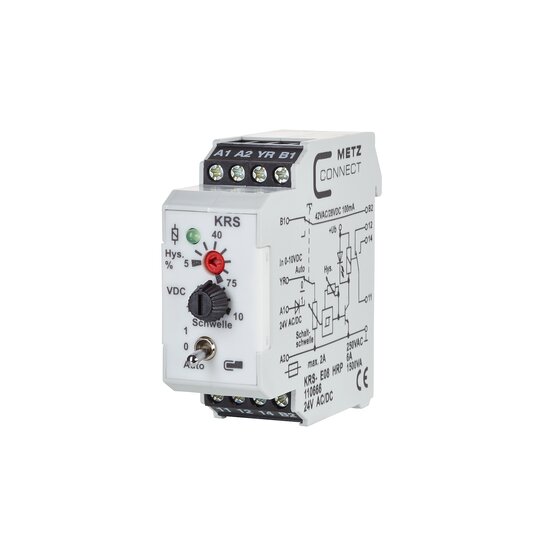

KRS-E08 HRPFuer die Spannungsversorgung am Geraet sind ein Verpolungsschutz und ein Varistor als Schutzbeschaltung vorzusehen. Der eingebaute Schalter hat die Schalterstellung 1 / O / AUTO, die wie folgt schalten und eine Schalterstellungsrueckmeldung für den AUTO - Kontakt:1: Relais dauernd ein. 0: Relais dauernd aus. AUTO: Relais schaltet nach Regelsignal. Eine gelbe LED signalisiert den Schaltzustand des Ausgangsrelais. Das 0 - 10 V Signal ist Ground gebunden und wirkt mit den eingestelltenSchaltpunkten auf das Ausgangsrelais. Eingestellt werden über Poti der Schwellwert und die Hysterese. Schwellwert Ein: einstellbar 1 - 10 V DC. Schwellwert Aus: einstellbar 5 - 75 %. Ausgangskontakt als Wechsler, mit 6 A Dauerstrom für Nennspannungen 24 V AC/DC. Anreihbar ohne Abstand.Einbaulage beliebig.Anschlussart: SchraubklemmenMasse (BxHxT): 22,5 x 61,3 x 60 mmGewicht: 70 gFabrikat: METZ CONNECTTyp: KRS-E08 HRPArt.-Nr. 110666oder gleich geeignet
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Komplettgerät mit Sockel | true |
| Mit abnehmbaren Klemmen | false |
| Mit LED-Anzeige | true |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 - 24 V |
| Bemessungssteuerspeisespannung Us bei DC | 24 - 24 V |
| Spannungsart zur Betätigung | AC/DC |
| Antrieb, Polung | gepolt |
| Schaltverhalten des Antriebs | monostabil |
| Anzahl der Kontakte als Öffner | 0 |
| Anzahl der Kontakte als Schließer | 0 |
| Anzahl der Kontakte als Wechsler | 1 |
| Art des Schaltkontaktes | Einfachkontakt |
| Mit zwangsgeführten Kontakten | false |
| Werkstoff des Kontakteinsatzes | sonstige |
| Werkstoff des Kontaktes | sonstige |
| Werkstoff der Kontaktbeschichtung | sonstige |
| Spannungsart der Betriebsspannung | AC/DC |
| Nennstrom | 6 A |
| Schutzart (IP) | IP20 |
| Breite | 22,5 mm |
| Höhe | 61,3 mm |
| Tiefe | 60 mm |
