Beschreibung

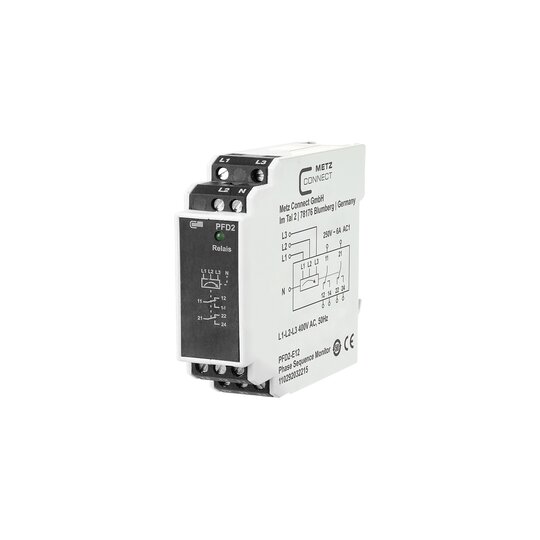

Das Überwachungsrelais zur Überwachung der richtigen Phasenfolge L1-L2-L3 (Drehsinn rechts) und Überwachung der einzelnen Phasenspannungen auf Totalausfall. Die zu überwachenden Phasenspannungen werden an die Klemmen L1-L2-L3 angeschlossen, die Klemmen 11, 14 oder 21, 24 der Relaisausgangskontakte werden vor die Erregerspule des Motor-Schaltschützes vorgeschaltet. Bei richtiger Phasenfolge schaltet das Ausgangsrelais ein (grüne LED an). Bei Totalausfall einer Phase fällt das Ausgangsrelais in seine Ruhelage zurück (grüne LED aus). Eine besondere Versorgungsspannung für das Überwachungsrelais ist nicht erforderlich. Das Gerät ist nur dann mit N zu verbinden, wenn die drei zu überwachenden Phasen über einen Stromkreis (z.B. Temperaturüberwachung o.ä.) mit N verbunden sind.
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Mit abnehmbaren Klemmen | false |
| Spannungsart der Versorgungsspannung | AC |
| Funktion Phasenfolgeüberwachung | true |
| Funktion Phasenausfallerkennung | true |
| Funktion Unterspannungserkennung | false |
| Funktion Überspannungserkennung | false |
| Funktion Asymmetrieerkennung | false |
| Spannungsmessbereich | 400 - 400 V |
| Anzahl der Kontakte als Wechsler | 2 |
| Spannungsart der Betriebsspannung | AC |
| Breite | 22,5 mm |
| Höhe | 75 mm |
| Tiefe | 100 mm |
