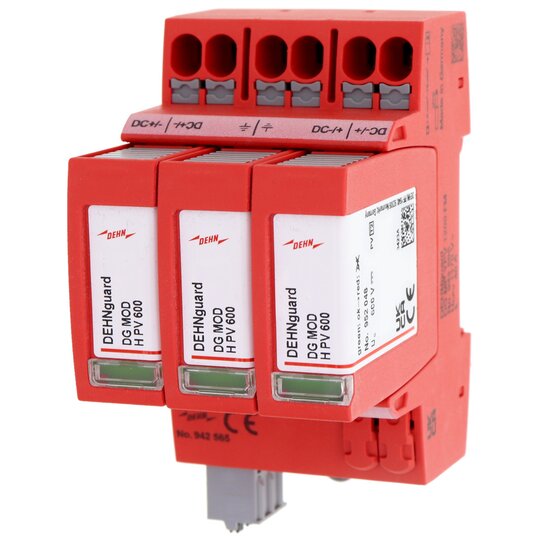

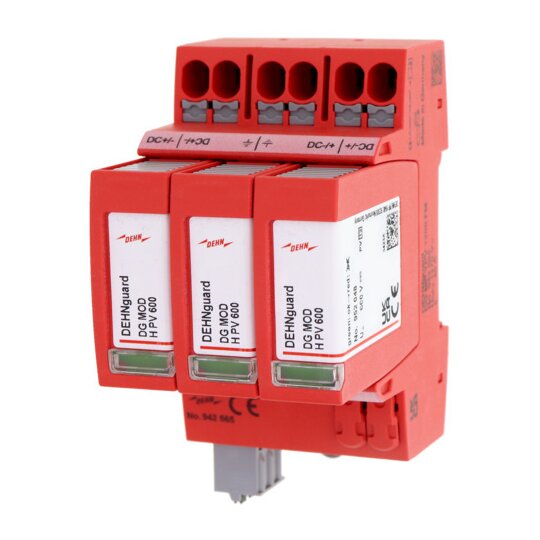

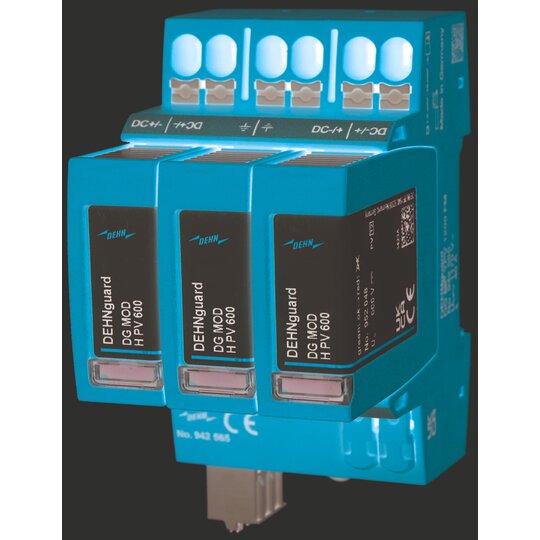

Dehn 942565 DG MP YPV 1200 FM Überspannungsableiter Typ 2 DEHNguard MP

Art.-Nr. 2030193

DEHA.-Nr. 7135624

EAN 4013364495685

Hersteller-Nr. 942565

Beschreibung

Mehrpoliger Überspannungsableiter DEHNguard MP YPV, Typ 2 nach EN 61643-31, bestehend aus Basisteil mit gesteckten Schutzmodulen und Doppel-Push-In-Anschlussklemme für Stich- und Durchgangsverdrahtung geeignet. Hohe Gerätesicherheit durch Ableiterüberwach

Technische Details

Netzform DC	true
Netzform IT	false
Netzform TN	false
Netzform TN-C	false
Netzform TN-C-S	false
Netzform TN-S	false
Netzform TT	false
Netzform sonstige	false
Anzahl der Leiter (ohne Erde)	2
Nennableitstoßstrom (8/20)	20 kA
Max. Ableitstoßstrom (8/20)	40 kA
Max. PV-Spannung	1170 V
Schutzpegel	4 kV
Kurzschlussfestigkeit (Isccr)	10 kA
Integrierter Kurzschlussschutz	false
Integrierte Vorsicherung	false
Leckstromfrei	false
Montageart	Hutschiene TH35
Baugröße	3 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	10 qmm
Max. Leiterquerschnitt flexibel (feindrähtig)	10 qmm
Mit Fernmeldekontakt	true
Signalisierung am Gerät	optisch
Prüfklasse Typ 2	true
Schutzart (IP)	IP20

Downloads

942565_942567p.pdf

Schaltbild

942XXX_DG_MP_YPV_XXX_FM_m_D.pdf

Maßzeichnung

2175_18S_0625_3021300_DG MP YPV 12_25403_GBW_0000000000000000010081895_000_00.PDF

Montageanleitung

Deeplink Produktseite

RoHS-Erklärung

Bestand

nicht verfügbar

eClass.-Nr.

27130805

WEEE-Nr.

Zolltarif-Nr.

85354000
