Beschreibung

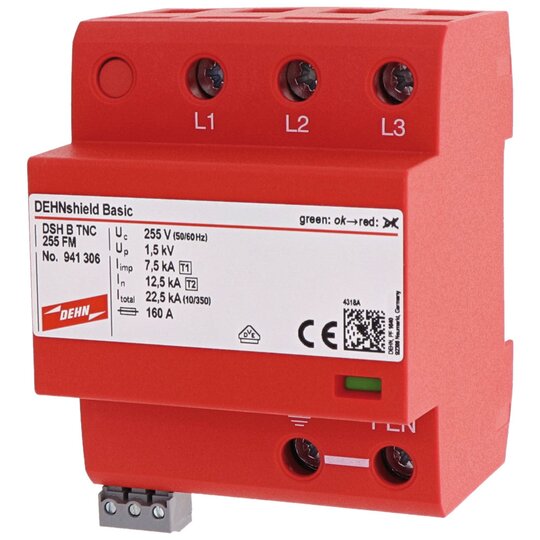

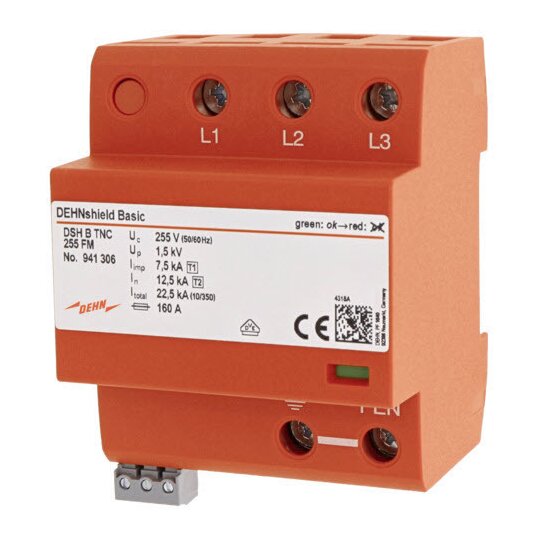

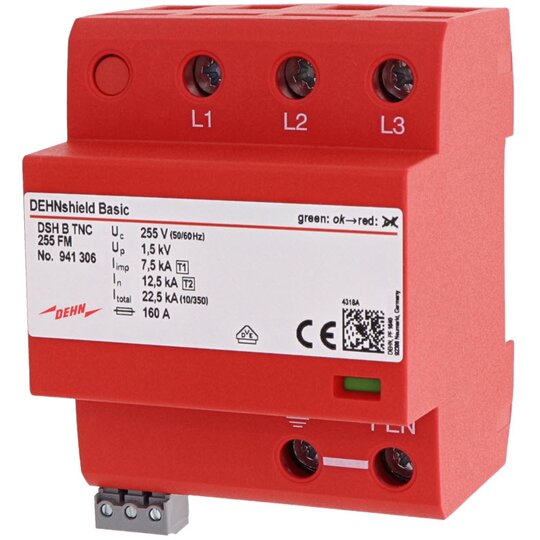

Mehrpoliger Kombiableiter DEHNshield Basic, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden bei Nachrüstung oder Sanierung. Ermöglicht Endgeräteschutz. Erfüllt alle Anforderungen der DIN VDE 0100-534 und DIN VDE 0100-443. Einsetzbar direkt am Speisepunkt der elektrischen Anlage. Höchste Dauerspannung: 255 V AC Schutzpegel: <,= 1,5 kV Blitzstoßstrom (10/350): 22,5 kA Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie, sowie direkt zum Endgerät Fabrikat: DEHN Typ: DSH B TNC 255 FM Art.-Nr.: 941306 oder gleichwertig.
| Netzform DC | false |
| Netzform IT | false |
| Netzform TN | false |
| Netzform TN-C | true |
| Netzform TN-C-S | false |
| Netzform TN-S | false |
| Netzform TT | false |
| Netzform sonstige | false |
| Polzahl | 3 |
| BlitzstoŽƒstrom (10/350 s)s) | 22,5 kA |
| Höchste Dauerspannung AC | 255 V |
| Nennspannung AC | 230 V |
| Schutzpegel | 1,5 kV |
| Folgestromlöschfähigkeit | 25 kA |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 160 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 100 A |
| Montageart | Hutschiene TH35 |
| Baugröße | 4 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 qmm |
| Fernsignalisierung | true |
| Signalisierung am Gerät | optisch |
| Prüfklasse | Typ 1 und 2 |
| Integrierte Vorsicherung | false |
| Energetisch koordinierte Schutzwirkung zum Endgerät | true |
| Spannungsschaltende Funkenstreckentechnologie | true |
| Überstromgeschützter Spannungsabgriff | false |
| Schutzart (IP) | IP20 |
