Beschreibung

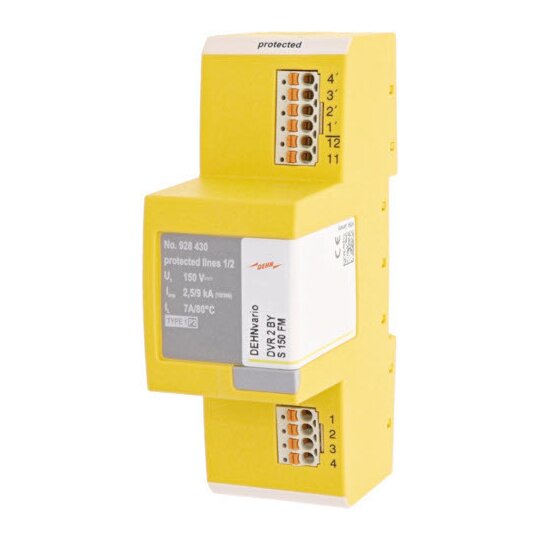

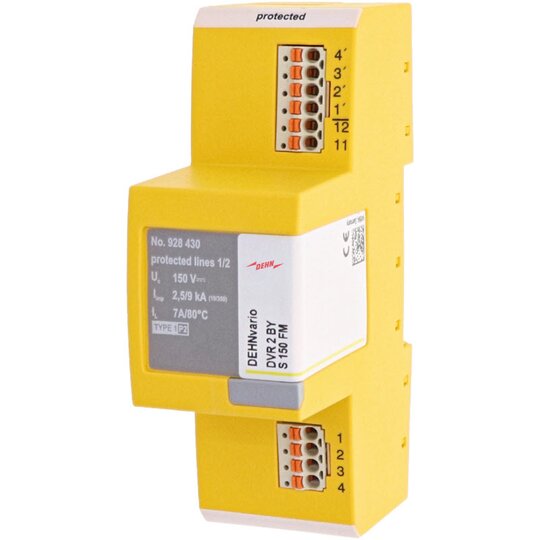

Kompakter Kombi-Ableiter DEHNvario für elektroakustische Anlagen Kompakter Kombi-Ableiter der Ableiterklasse Type 1 / P2 DEHNvario geprüft nach EN 61643-21 und energetisch koordiniert nach IEC 61643-22 Zum Schutz von elektroakustischen Anlagen (z.B. Sprachalarmierung, Lautsprechersysteme) zum Schutz von einer Doppelader mit galvanischer Trennung zur direkten oder indirekten Schirmerdung, schnelle und werkzeuglos Montage durch Direkt- Stecktechnik (die Anschlussblöcke können entriegelt und aus dem Gehäuse entnommen werden). Mit Fernmeldekontakt 1 Öffner Zur Montage auf 35 mm Hutschiene 2TE Ableiterklasse: L Nennspannung AC: 100 V Höchste Dauerspannung DC: 150 V Höchste Dauerspannung AC: 110 V Nennstrom bei 70 °C: 10 A Nennstrom bei 80 °C: 7 A D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA D1 Blitzstoßstrom (10/350 µs) gesamt: 9 kA C2 Nennableitstoßstrom (8/20 µs) pro Ader: 7,5 kA C2 Nennableitstoßstrom (8/20 µs) gesamt: 22,5 kA Grenzfrequenz Ad-Ad: 1,4 MHz Schutzart: IP 20 Fabrikat: DEHN Typ: DVR 2 BY S 150 FM Art.-Nr.: 928430 oder gleichwertig.'
| Nennspannung AC | 100 - 100 V |
| Höchste Dauerspannung AC | 110 V |
| Höchste Dauerspannung DC | 150 V |
| BlitzstoŽƒstrom (10/350 s)s) | 2,5 kA |
| Nennableitstoßstrom (8/20) | 22,5 kA |
| Nennlaststrom | 10 A |
| Schutzpegel Ader/Ader | 400 V |
| Schutzpegel Ader/Erde | 650 V |
| Grenzfrequenz | 1,4 MHz |
| Montageart | Hutschiene TH35 |
| Anschluss 1 | Push-in-Klemme |
| Ableiterüberwachung | true |
| Mit Fernmeldekontakt | true |
| Explosionsgeprüfte Ausführung | false |
| Trennmöglichkeit des Signalkreises | false |
| Anzahl der Leiter (ohne Erde) | 4 |
| Erdung über | Hutschiene |
| Baubreite | 36 mm |
| Schutzart (IP) | IP20 |
