Beschreibung

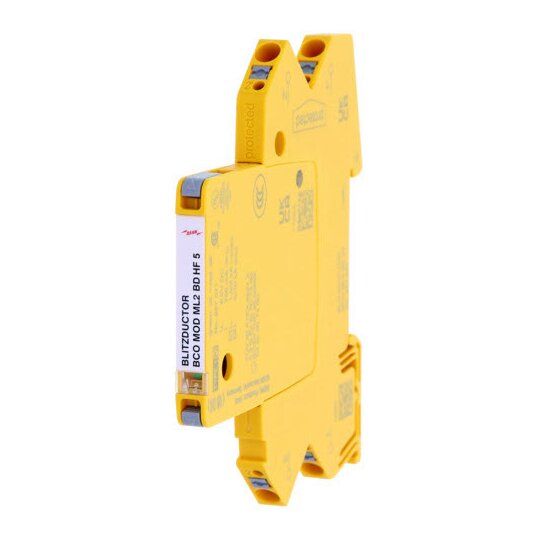

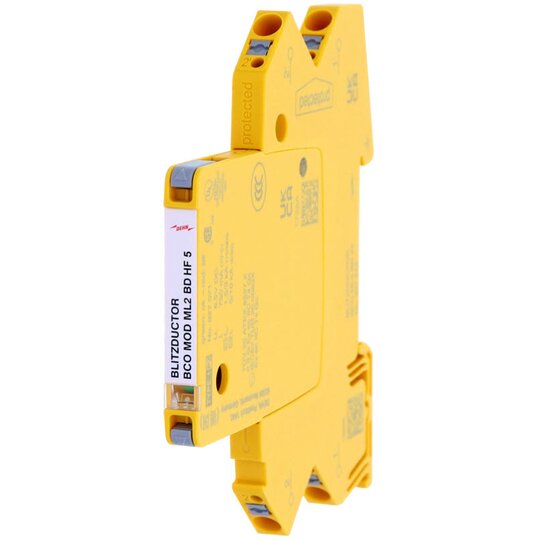

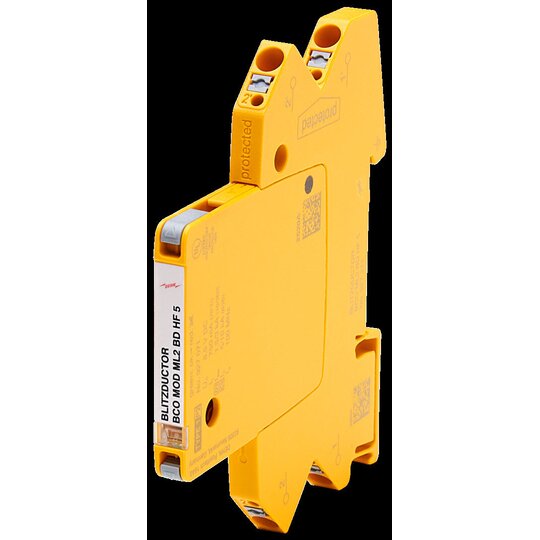

Kombi-Ableiter BLITZDUCTORconnect ML2 BD HF 5
modularer, steckbarer Kombi-Ableiter zum Schutz
von 1 Doppelader erdpotentialfreier hochfrequenter
Bussysteme sowie symmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 8,5 V DC / 6,0 V AC
Nennstrom bei 70°C: 0,75 A
Grenzfrequenz 100 MHz
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
mit Signaltrennung für Wartungszwecke
Leitungsanschluss: Push-in
Fabrikat: DEHN
Typ: BCO ML2 BD HF 5
Art.-Nr.: 927271
oder gleichwertig.
| Nennspannung DC | 5 - 5 V |
| Höchste Dauerspannung AC | 6 V |
| Höchste Dauerspannung DC | 8,5 V |
| BlitzstoŽƒstrom (10/350 s)s) | 3 kA |
| Nennableitstoßstrom (8/20) | 10 kA |
| Nennlaststrom | 0,75 A |
| Schutzpegel Ader/Ader | 42 V |
| Schutzpegel Ader/Erde | 600 V |
| Grenzfrequenz | 100 MHz |
| Montageart | Hutschiene TH35 |
| Anschluss 1 | Push-in-Klemme |
| Ableiterüberwachung | true |
| Mit Fernmeldekontakt | false |
| Explosionsgeprüfte Ausführung | false |
| Trennmöglichkeit des Signalkreises | true |
| Anzahl der Leiter (ohne Erde) | 2 |
| Erdung über | Hutschiene |
| Baubreite | 6 mm |
| Schutzart (IP) | IP20 |
