Beschreibung

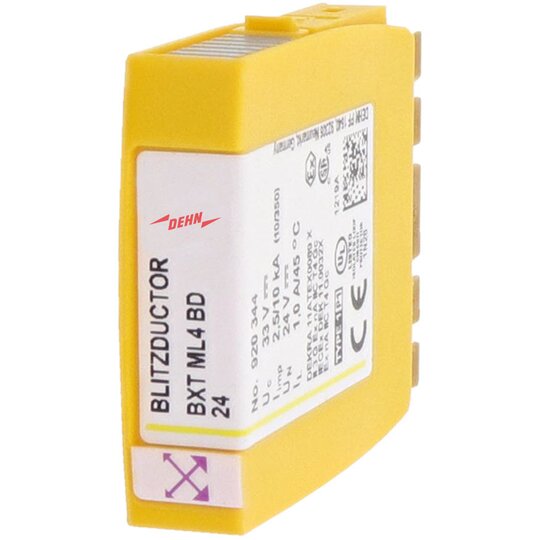

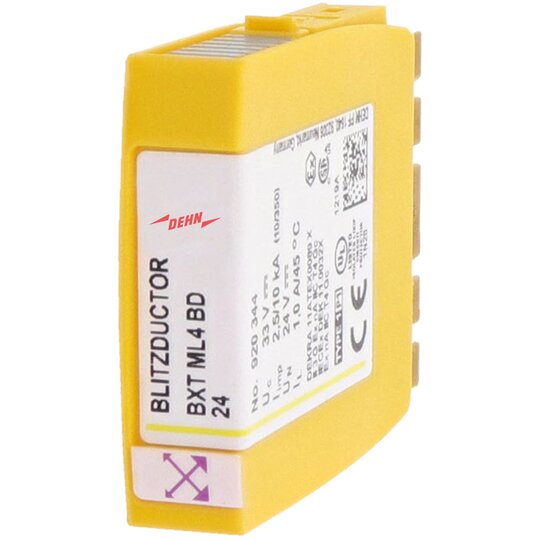

Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 2 Doppeladern erdpotentialfreier symmetrischer Schnittstellen. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.ar in Basisteil BXT BAS / BSP BAS 4. Höchste Dauerspannung DC: 33 V Nennstrom bei 45 °C: 1,0 A D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA Fabrikat: DEHN Typ: BXT ML4 BD 24 Art.-Nr.: 920344 oder gleichwertig.'
| Nennspannung DC | 24 - 24 V |
| Höchste Dauerspannung AC | 23,3 V |
| Höchste Dauerspannung DC | 33 V |
| BlitzstoŽƒstrom (10/350 s)s) | 10 kA |
| Nennableitstoßstrom (8/20) | 20 kA |
| Nennlaststrom | 1 A |
| Schutzpegel Ader/Ader | 45 V |
| Schutzpegel Ader/Erde | 550 V |
| Grenzfrequenz | 7,8 MHz |
| Montageart | auf Basiselement |
| Anschluss 1 | Schraubanschlussklemme |
| Ableiterüberwachung | true |
| Mit Fernmeldekontakt | false |
| Explosionsgeprüfte Ausführung | true |
| Trennmöglichkeit des Signalkreises | false |
| Anzahl der Leiter (ohne Erde) | 4 |
| Erdung über | Hutschiene |
| Baubreite | 12 mm |
| Schutzart (IP) | IP20 |
