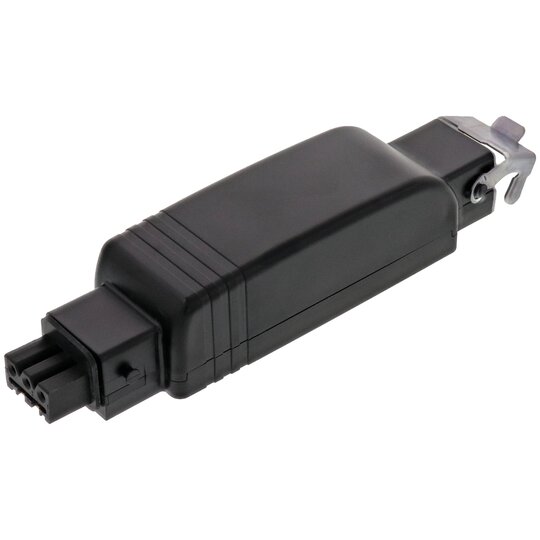

Dehn 900449 DCOR R 3P 275 Überspannungsableiter Typ 2 DEHNcord 3p

Art.-Nr. 2030158

DEHA.-Nr. 5150251

EAN 4013364320031

Hersteller-Nr. 900449

Beschreibung

Überspannungs-Ableiter DEHNcord R 3P 275 Mehrpoliger Überspannungs-Ableiter Typ 2 nach EN 61643-11 zur Montage im Aussenbereich (Schutzart IP54) zum Schutz von elektrischen Sonnen-/Sichtschutz bzw. Raffstores Unterbrechung des Laststromkreises im Fehlerfall für den Abwärtsbetrieb Akustische Defektmeldung für beide Schutzpfade Höchste Dauerspannung: 275 V ac Schutzpegel: &lt,= 1,5 kV Nennableitstoßstrom (8/20): 2,5 kA Gesamtableitstoßstrom (8/20) [L+N-PE]:15 kA Folgestromlöschfähigkeit [N-PE]: 100 A eff Nennlaststrom AC: 10 A Energetische Koordination nach DIN EN 62305-4 mit Ableitern der Red/Line-Familie Fabrikat: DEHN Typ: DCOR R 3P 275 Art.-Nr.: 900449 oder gleichwertig.'

Technische Details

Netzform DC	false
Netzform IT	false
Netzform TN	false
Netzform TN-C	false
Netzform TN-C-S	false
Netzform TN-S	false
Netzform TT	false
Netzform sonstige	false
Anzahl der Leiter (ohne Erde)	2
Nennableitstoßstrom (8/20)	2,5 kA
Max. Ableitstoßstrom (8/20)	5 kA
Nennspannung AC	230 V
Höchste Dauerspannung AC	275 V
Schutzpegel L-N	1,5 kV
Kurzschlussfestigkeit (Isccr)	1 kA
Integrierter Kurzschlussschutz	false
Integrierte Vorsicherung	false
Leckstromfrei	false
Montageart	Direktmontage
Baugröße	sonstige
Mit Fernmeldekontakt	false
Signalisierung am Gerät	akustisch
Prüfklasse Typ 2	true
Schutzart (IP)	IP54

Downloads

900449p_quer.pdf

Schaltbild

900449m_D.pdf

Maßzeichnung

1893_18S_0122_3007868_DCOR R 3P 275_4024_GBW_0000000000000000010080659_000_00.PDF

Montageanleitung

Deeplink Produktseite

RoHS-Erklärung

Bestand

nicht verfügbar

eClass.-Nr.

27130805

WEEE-Nr.

Zolltarif-Nr.

85363030
