Beschreibung

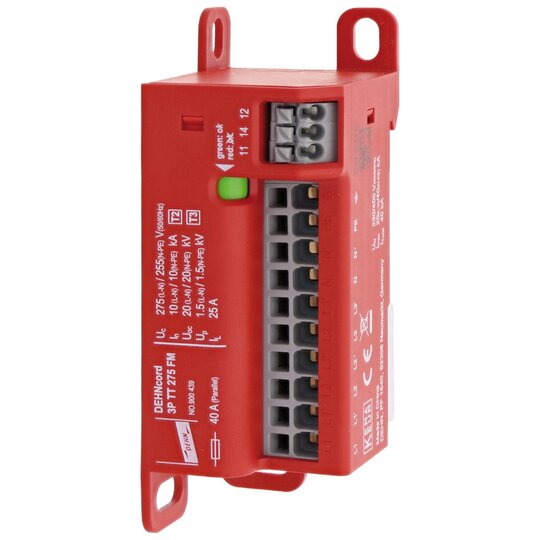

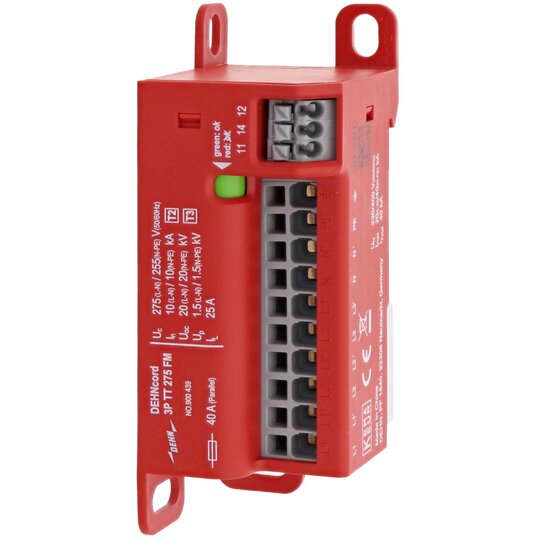

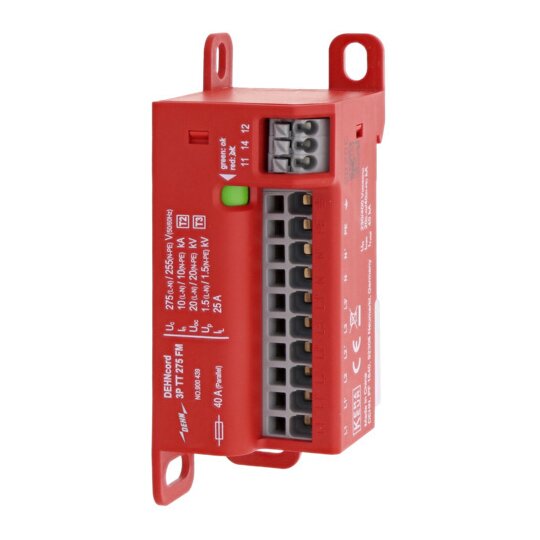

Überspannungs-Ableiter DEHNcord 3P TT 275 FM Mehrpoliger Überspannungs-Ableiter Typ 2 + Typ 3 nach EN 61643-11 zum Einsatz in Installationssysteme mit Fernmeldekontakt, Funktions-/Defektanzeige Installation wahlweise Hutschiene oder Anschraublaschen Kompakte Abmessung: 94 x 39,5 x 36 mm Höchste Dauerspannung: 275 V ac Höchste Dauerspannung: 350 V dc Schutzpegel: <,= 1,5 kV Nennableitstoßstrom (8/20): 10 kA Gesamtableitstoßstrom (8/20): 40 kA Folgestromlöschfähigkeit [N-PE]: 100 A eff Max. netzseitiger Überstromschutz: seriell 25 A gG / paralell 40 A gG Max. Laststrom AC: 25 A Leitungsanschluss: Push-in Energetische Koordination nach DIN EN 62305-4 mit Ableitern der Red/Line-Familie Fabrikat: DEHN Typ: DCOR 3P TT 275 FM Art.-Nr.: 900439 oder gleichwertig.
| Netzform DC | false |
| Netzform IT | false |
| Netzform TN | false |
| Netzform TN-C | false |
| Netzform TN-C-S | false |
| Netzform TN-S | true |
| Netzform TT | true |
| Netzform sonstige | false |
| Anzahl der Leiter (ohne Erde) | 4 |
| Nennableitstoßstrom (8/20) | 10 kA |
| Max. Ableitstoßstrom (8/20) | 20 kA |
| Nennspannung AC | 230 V |
| Höchste Dauerspannung AC | 275 V |
| Höchste Dauerspannung DC | 350 V |
| Schutzpegel L-N | 1,5 kV |
| Schutzpegel N-PE | 1,5 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 40 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 25 A |
| Kurzschlussfestigkeit (Isccr) | 6 kA |
| Integrierter Kurzschlussschutz | false |
| Integrierte Vorsicherung | false |
| Leckstromfrei | false |
| Montageart | Hutschiene TH35 |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 6 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 6 qmm |
| Mit Fernmeldekontakt | true |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | true |
| Schutzart (IP) | IP20 |
