BTR 150C049HK0025E OpDAT VADT 4xLCAPC OS2 MBO Compact 4,2mm 25m

Beschreibung

OpDAT VADT - Vorkonfektionierte Anschlussdose
Glasfaser-Anschlussdose mit angeschlossenem Kabel
zum Aufbau einer Gebaeudeverkabelung.
Anschlussdose:
Bestueckt mit LWL-Kupplungen und vorkonfektioniertem Kabel.
Unbestueckte Durchbrueche sind mit Blindstopfen verschlossen.
Wandmontage soll Aufputz direkt ohne oeffnen der Dose moeglich sein.
Die Befestigung auf Unterputz- oder Hohlwanddosen soll bei geoeffneter
Dose erfolgen koennen. Zusaetzlich soll eine horizontale oder vertikale
Montage auf Tragschienen im Schaltschrank moeglich sein. Kabeleinfuehrung
in die Dose kann von rechts, links, oben oder unten sowie durch den
rueckseitigen Eingang fuer Hohlwand-Anwendungen erfolgen.
Farbe Gehaeuse: RAL 9010 (reinweiss)
Abmessung: BxHxT 100 x 80 x 35 mm
Kupplungen:
LC gemaess IEC 61754-20, duplex, Gehaeuse aus Kunststoff, Farbe gruen,
Keramik-Huelsen (geschlitzt) mit innenliegendem Laserschutz und
mit Staubschutzkappen.
Vorkonfektioniertes Innenkabel:
Mini-Breakoutkabel Compact mit 4 Adern (gelgefuellt), geeignet fuer
Innenverlegung (FITH). Metallfrei, LSHF, flammwidrig und halogenfrei.
Zugfestigkeit max. 1000 N bei Installation nach IEC 60794-1-2 E1.
Biegeradius min. 15 mm bei Betrieb nach IEC 60794-1-2 E11.
Kabelmantel: Ø 4,5 mm.
Kabelfarbe: weiss
Singlemode-Faser, E9/125µm, OS2 (IEC 11801), IEC 60793-2-50 B.1.3 und B6_a.
Biegeunempfindlich nach ITU-T G.657.A1, kompatibel zu ITU-T G.652.D.
Seite A (Dose): LC-APC, Gehaeuse gruen, eingesteckt in Kupplung nach
visueller Pruefung gemaess IEC 61300-3-35.
Einfuegedaempfung: max. 0,3 dB,
Rueckflussdaempfung: min. 65 dB
Seite B: ohne Stecker, zum Spleissen oder fuer
feldkonfektionierbare Stecker geeignet.
Fanoutschutz: ohne
Einfuegedaempfung gemessen gegen Master (IEC 61300-3-4, Methode B)
bei 1310 und 1550 nm, 100% geprueft.
Rueckflussdaempfung gemessen gegen Master (IEC 61300-3-6), 100% geprueft.
Nach Messung abschliessende visuelle Pruefung der Stecker nach IEC 61300-3-35.
Messprotokoll beigelegt.
Kabellaenge: XX m
Anzahl Fasern: 4, davon 4 mit Stecker

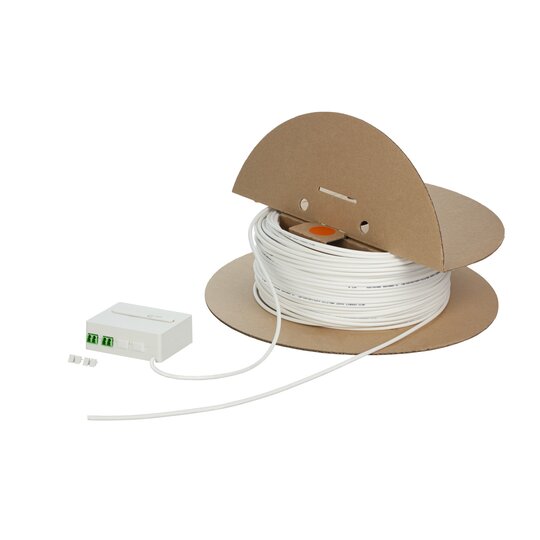

Anlieferung:
Kabel auf Trommel aufgewickelt. Innenliegende Anschlussdose im
Trommelkern fixiert. Leichtes Abspulen durch mittiges Loch.
Mit Umverpackung und Befestigungsmaterial. Transport- und
Verpackungsmaterial aus recyclingfaehiger Kartonage.
Abmessung: BxHxT ca. 380 x 380 x 110 mm
Metall und Kunststoffteile recyclingfaehig,
RoHS-konform, Nachweise des Herstellers sind beizufuegen.
Technische Aenderungen vorbehalten. Alle verfuegbaren Varianten
sowie Aktualisierungen koennen ueber den VADT-Konfigurator abgerufen werden.
Fabrikat: METZ CONNECT
Artikelnr.: 150C049HK00XXE
Bezeichnung: OpDAT VADT 4OS2 LCAPC splice, MBOC 4,5mm weiss XXm
oder gleich geeignet
