BTR 150359F206-F OpDAT HPS 6xSC-DAPC OS2 splice

Beschreibung

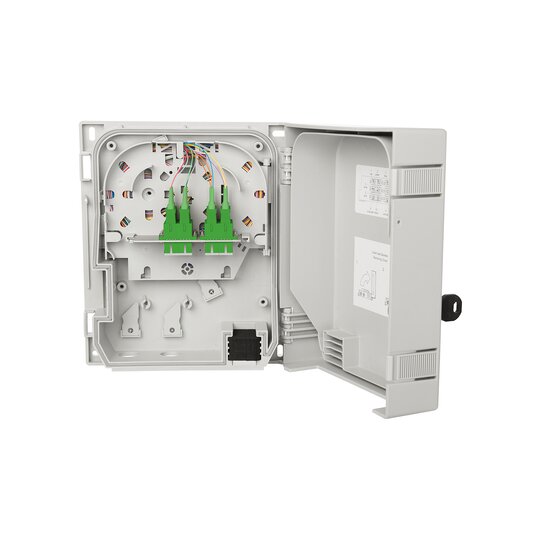

OpDAT HPS 6xSC-D APC OS2 splice
LWL-Verteiler zur Wandmontage.
Aufputzgehaeuse mit abnehmbarer
Schwenktuer. Zum Anschluss von
LWL-Innen- oder Aussenkabeln an
Pigtails mittels Fusionsspleiss.
Bestueckt mit LWL-Kupplungen und
Pigtails. Mit integrierter und
schwenkbarer Spleisskassette zur
einfachen Montage, mit
Auskreuzungsmoeglichkeit und
Faserueberlaengenablage. Inkl.
Crimpspleissschutzhalter.
Deckelverriegelung mittels
Rasthaken mit Moeglichkeit zur
Plombierung. Zusaetzliche
Verriegelung mit Schloss.
Schutzklasse nach IEC 60529 IP 54.
2 Kabeleingaenge inkl. Zugentlastung
fuer M20 bzw. M25, 1 Kabelverschraubung
M20 beiliegend. Patchkabelausgang mit
Lamellendichtung und Zugentlastung.
Kupplungen:
SC gemaess IEC 61754-4, duplex,
Gehaeuse aus Kunststoff, Farbe gruen,
Keramik-Huelsen (geschlitzt), gereinigt,
montiert (geschraubt), patchseitig mit
transparenten Staubschutzkappen.
Pigtails:
Kompaktader 0,9 mm mit Singlemode-Faser,
E9/125µm, OS2 (IEC 11801),
IEC 60793-2-50 B.1.3 und B.6_a.
Biegeunempfindlich nach ITU-T G.657.A1,
kompatibel zu ITU-T G.652.D.
Farbig sortiert nach IEC 60304,
mit Seriennummer, Primaer- und
Sekundaer-Coating gleichgefaerbt,
abgesetzt und in Spleisskassette abgelegt.
Steckertyp SC APC gemaess IEC 61754-4,
gruen, eingesteckt in Kupplung nach visueller
Pruefung gemaess IEC 61300-3-35.
Einfuegedaempfung: max. 0,3 dB gegen Master
(IEC 61300-3-4, Methode B),
bei 1310 und 1550 nm gemessen.
Rueckflussdaempfung: min. 65 dB (IEC 61300-3-6)
Einfuegedaempfung und Rueckflussdaempfung 100 % geprueft.
Messprotokoll beigelegt.
Anzahl Kupplungen: 6
Anzahl Pigtails: 12
Material: Acrylester-Styrol-Acrylnitril
Farbe: grau RAL 7035
Einbaumass: LxHxT 67 x 200 x 235 mm
Metall und Kunststoffteile recyclingfaehig,
RoHS-konform,
Nachweise des Herstellers sind beizufuegen.
Fabrikat: METZ CONNECT
Typ: OpDAT HPS 6xSC-D APC OS2 splice, mit Schloss
Art.-Nr. 150359F206-F
oder gleich geeignet
