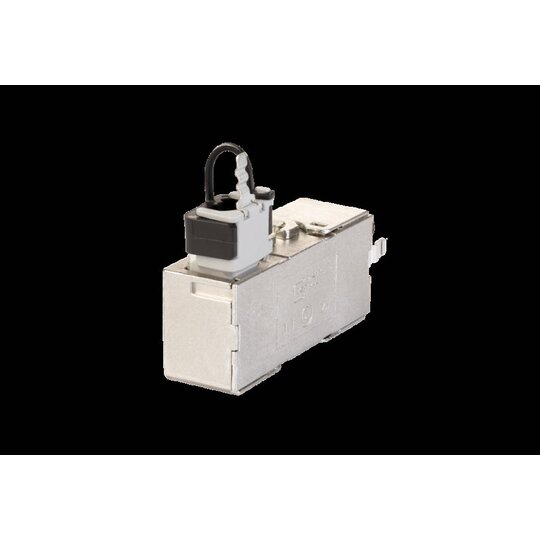

BTR 130863-05-E Kabelverbinder Class EA 270°

Beschreibung

Kabelverbinder Class E[A] 270 GradHinweis: [A] = tiefgestellter Buchstabe8-adriger feldkonfektionierbarer Kabelverbinder KlasseE[A] in kompkter Bauform fuer Cu-Datenkabel bis Cat.8mit Zinkdruckgussgehaeuse, Oberflaechen veredelt.Zur einfachen Verlaengerung oder Umverlegung bestehenderInfrastruktur durch wieder- bzw. weiterverwendbare Ladestuecke.In Verbindung mit Cat.6[A] und hoeher kategorisiertenCu-Kabeln und Anschlusskomponenten wird die Klasse E[A] bis 500 MHz nach ISO/IEC 11801 und DIN EN 50173 erfuellt.Einhaltung der Permanent-Link und Channel-Link Klasse E[A] bis 500 MHz auf allen Paarbelegungen nach ISO/IEC 11801.Fuer 10BaseT, 100BaseT, ATM 155 MBit/s, Gigabit-Ethernet,10Gigabit-Ethernet, geeignet fuer Remote Powering(PoE, PoE plus, UPoE und 4PPoE), HDBaseT, SAT-IP und AVoverIP.Robustes, einteiliges und wieder verwendbares Gehaeuseaus Zinkdruckguss, veredelt. Kompakte Bauform.Vollgeschirmte Ausfuehrung entsprechend DIN EN 50173-1.Ladestueck mit 180 und 270 Grad Kabelzufuehrung, integrierterastbare Zugentlastung und 360 Grad-Schirmanschluss.Intelligentes Kabelmanagement im Ladestueck, auch fuerstark verdrillte Leitungen geeignet. Kennzeichnung derAdernbelegung T568A und T568B direkt auf dem Ladestueck.Einfachste Konfektion - Montage ohne Spezialwerkzeug.Montagefreundlicher Anschluss von Datenleitungen anIDC Schneidklemmen.Potentialausgleich mittels Federkontakt zur Applikation,zusaetzlicher Anschluss fuer Potentialausgleich mitFlachstecker 2,8 mm.Metall- und Kunststoffteile recyclingfaehig, RoHS-konform,halogenfrei, Nachweise des Herstellers sind beizufuegen.Abmessungen:(L x B x H): 46,6 x 14,7 x 33,44 mmAnschluss: 8-polig (beidseitig) T568A/T568BBeschaltung: NormAnschlusstechnik: IDC SchneidklemmeKabelzufuehrung: 180 und 270 GradKabelmanteldurchmesser: 5,5 - 10 mmLeiteranschluss:eindraehtig: AWG 26/1 - 22/1mehrdraehtig: AWG 26/7 - 22/7Leiterdurchmesser eindraehtig: 0,409 - 0,643 mmLeiterdurchmesser mehrdraetig: 0,483 - 0,762 mmFabrikat: METZ CONNECTTyp: Kabelverbinder Class E[A] 270 GradArt.-Nr. 130863-05-E oder gleich geeignet
