BTR 110904 EWIO2-BM

Beschreibung

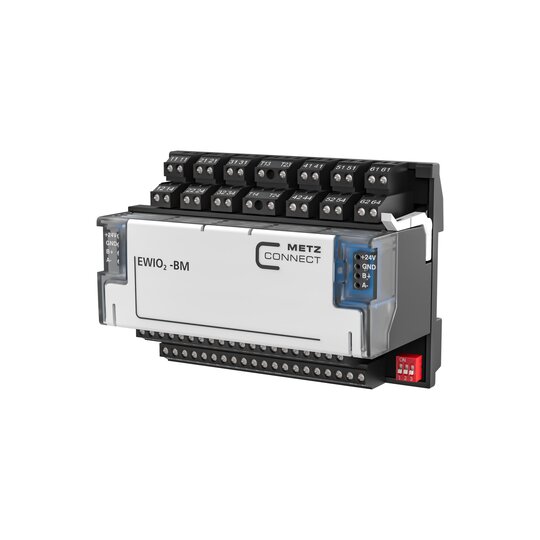

EWIO[2]-BM
Hinweis [2] = tiefgestellte Zahl
Ethernet-I/O-Controller mit BACnet/IP-
oder Modbus TCP-Server per 2 Port LAN Switch (Daisy Chain),
S0-Impuls- und Modbus RTU Schnittstelle,
einer SQL Datenbank und Webserver, sowie digitale und
analoge Ein- und Ausgaenge fuer die Erfassung der Sensorik
und Steuerung der Aktorik in der Gebaeude- und Industrieautomation.
Digitale und analoge Ausgaenge mit Handbedienung.
Ein- und Ausgaenge mit LED-Zustandsanzeige.
Betriebsspannungsanzeige LED gruen, Bootsanzeige LED rot
Controller: NXP i.MX7D Dual Core, ARM-A7, 1 GHz
Speicher: RAM 512 MB, Flash 4 GB, ext. µSD 4 GB (erweiterbar 32 GB)
Betriebssystem: Embedded Linux
Schnittstellen: 2 x Netzwerk RJ45 Ethernet Port
(Switch mit Daisy Chain) 10/100BaseT autosensing
Protokolle: TCP/IP, BACnet/IP und Modbus TCP
Erweiterungsbus fuer max. 6 Module der METZ CONNECT MR-I/O-Serie
Modbus RTU fuer Modbus RTU I/O Feldbusmodule max. 32 Teilnehmer
Eingaenge:
8 x S0 Impulseingang (DIN EN 62053-31, Klasse B) oder 8 x digitale Eingaenge
davon 4 galvanisch getrennt, konfigurierbar im Webserver,
3 x analoge universal Eingaenge Widerstand, Spannung, Temperatur
Spannung: 0-10 V DC
Aufloesung: 15 Bit
Widerstandsbereich: 40 Ohm - 4 Mohm
Aufloesung: 15 Bit
Temperaturbereich von -30 °C - 150 °C bis -100 °C - 850 °C, sensorabhaengig
Sensorkennlinienparameter im Webserver einstellbar
Strom: 0-20 mA
Aufloesung: 15 Bit
Ausgaenge:
6 x Wechsler Relais mit Handbedienung
Schaltspannung: max. 230 V AC
Dauerstrom: max. 6 A ohmsche Last
2 x TRIAC 20-250 V AC / 0,5 A; 0,8 A (10 sec)
4 x PNP Transistorausgang (schaltbar)
als Spannungsquelle mit Strombegrenzung
Spannung: 24 V DC
Strom: 20 mA
3 x analoge Ausgaenge Spannung
Spannung: 0-10 V DC
Strom: 5 mA (10 V DC)
Last: 2 kOhm
Aufloesung: 14 Bit
2 x analoge Ausgaenge Strom
Strom: 0-20 mA
Aufloesung: 0,05 mA
Versorgungsspannung: 24 V DC
Busuebertragung: LAN Ethernet,
BACnet/IP (BACnet-Device-Profil: B-ASC),
Modbus TCP, TCP/IP
Feldbusuebertragung: Modbus RTU (RS485)
Fabrikat: METZ CONNECT
EWIO[2]-BM
Art.-Nr.: 110904
oder gleich geeignet
