Beschreibung

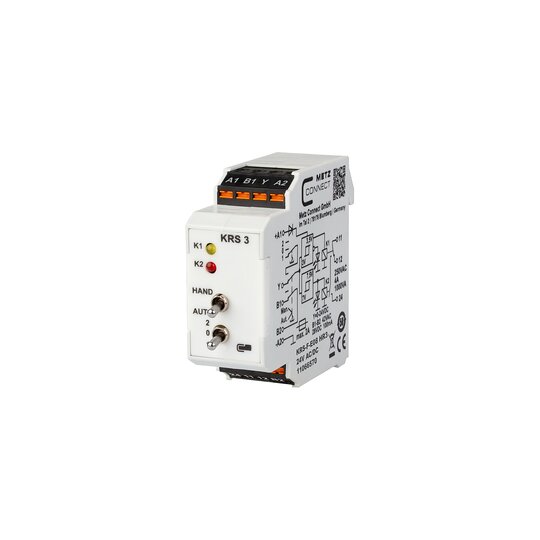

KRS-F-E08 HR3Fuer die Spannungsversorgung am Geraet sind ein Verpolungsschutzund ein Varistor als Schutzbeschaltung vorzusehen.Das 0 - 10 V Signal ist Ground gebunden und wirkt mit den festeingestellten Schaltpunkten auf die Ausgangsrelais.0 V - Stufe 1 aktiv.5 V - beide Stufen aus.10 V - Stufe 2 aktiv.Der eingebaute Schalter hat die Schalterstellungen HAND / AUTOund 1 / 0 / 2 und eine Schalterrueckmeldung für den AUTO - Kontaktist vorhanden. Eine gelbe bzw. rote LED signalisiert den Schaltzustand derAusgangsrelais. Ausgangskontakte als Wechsler, mit 4 A Dauerstromfuer Nennspannungen 24 V AC/DC.Anreihbar ohne Abstand.Einbaulage beliebig.Anschlussart: FederkraftklemmenMasse (BxHxT): 22,5 x 61,3 x 60 mmGewicht: 70 gFabrikat: METZ CONNECTTyp: KRS-F-E08 HR3Art.-Nr. 11066570oder gleich geeignet
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Komplettgerät mit Sockel | true |
| Mit abnehmbaren Klemmen | false |
| Mit LED-Anzeige | true |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 - 24 V |
| Bemessungssteuerspeisespannung Us bei DC | 24 - 24 V |
| Spannungsart zur Betätigung | AC/DC |
| Antrieb, Polung | gepolt |
| Schaltverhalten des Antriebs | monostabil |
| Anzahl der Kontakte als Öffner | 0 |
| Anzahl der Kontakte als Schließer | 0 |
| Anzahl der Kontakte als Wechsler | 1 |
| Art des Schaltkontaktes | Einfachkontakt |
| Mit zwangsgeführten Kontakten | false |
| Werkstoff des Kontakteinsatzes | sonstige |
| Werkstoff des Kontaktes | sonstige |
| Werkstoff der Kontaktbeschichtung | sonstige |
| Spannungsart der Betriebsspannung | AC/DC |
| Nennstrom | 4 A |
| Schutzart (IP) | IP20 |
| Breite | 22,5 mm |
| Höhe | 61,3 mm |
| Tiefe | 60 mm |
