Anschluss 1 | sonstige |
Anschluss 2 | sonstige |
Geschirmt | true |

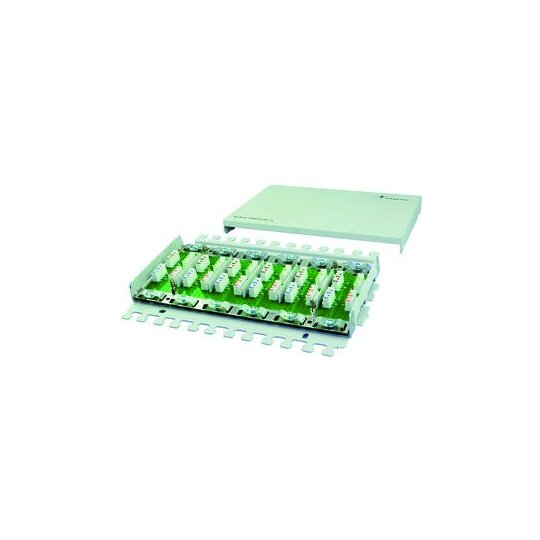

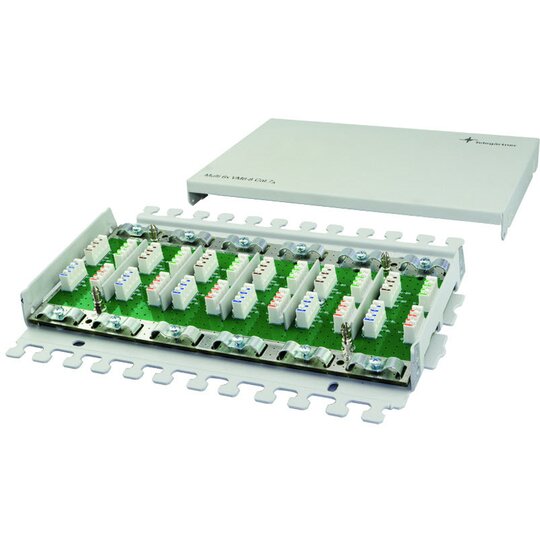

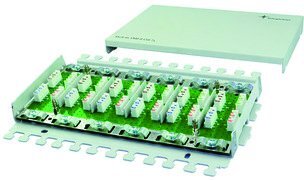

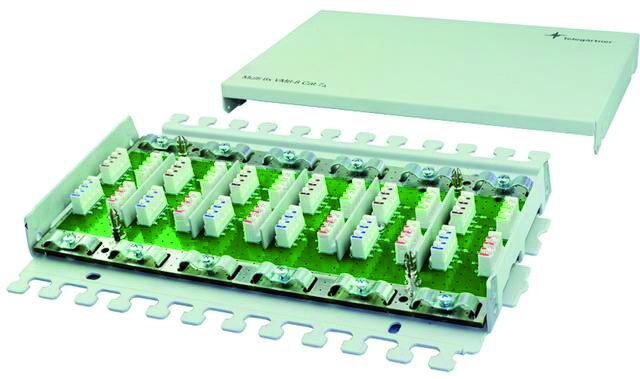

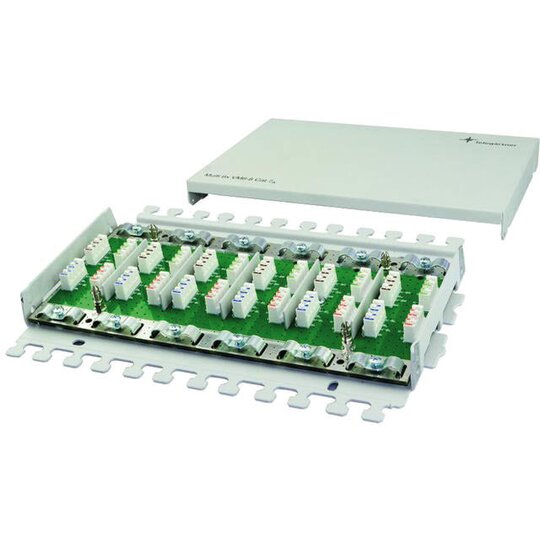

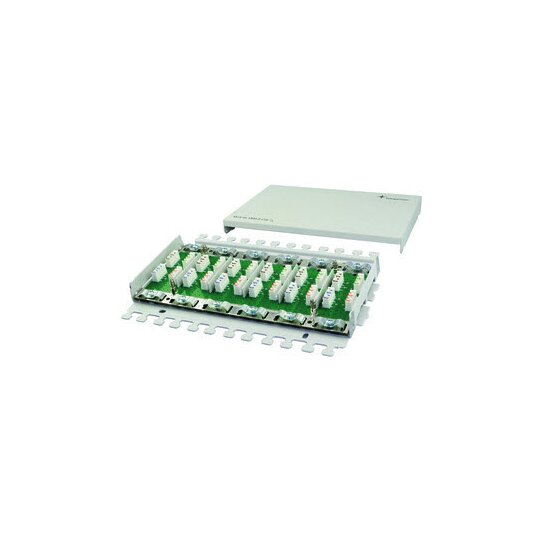

Das VM 8-8 Modul Cat.7A wird als Verbindung / Verlängerung handelsüblicher geschirmter und ungeschirmter Twisted Pair-Installationskabel (Cat.5/Cat.6/Cat.6A/Cat.7/ Cat.7A) in folgenden Applikationen eingesetzt: Kabelumverlegungen, Kabelverlängerungen, Kabelbeschädigungen. Bei Einsatz des VM 8-8 Cat.7A Moduls brauchen die Kabelsegmente einer strukturierten Verkabelung nicht neu verlegt werden. Dadurch reduziert sich der Änderungs- und Kostenaufwand auf ein Minimum. Je nach Verbindungsmodul-Typ können bis zu 12 ankommende und 12 abgehende 8-adrige Kabel ohne wesentliche Beeinträchtigung der übertragungstechnischen Eigenschaften und Einschränkung der maximalen Link-Längen fest miteinander verbunden werden.Leistungsmerkmale:Verbindung über LSA-Plus Schneidklemmen auf einer gemeinsamen Leiterplatte,Farbkennzeichnung nach EIA/TIA 568A und B,Anschluss 4-paariger geschirmter/ungeschirmter Installations- und Patchkabel von AWG 27-22,Adernpaare können unter Beibehaltung der Paarverdrillung bis zur Klemme geführt werden,Sichere Schirmkontaktierung mit Schraubklemmen direkt auf der Leiterplatte,Variable Kabelzuführungen,Kabelzugentlastung durch handelsübliche Kabelbinder (VM 8-8 Cat.7A (ISO/IEC)),werkzeuglose Befestigung der Abschirmhauben aus rostfreiem Stahl (19'- und AP-Version),Aufputz (AP)-Variante: Ankommende und abgehende Kabel aus der gleichen Richtung,Aufputz-, 19'- und Einfach-Version: ankommende und abgehende Kabel um 180 Grad versetzt,Erdungsmöglichkeit direkt auf der Leiterplatte (Schraube M4),EMV-sicher nach DIN EN 61000-6-1 und 61000-6-2,Wandgehäuse aus Stahlblech, pulverbeschichtet lichtgrau RAL 7035,Max. 6 ankommende und 6 abgehende Kabel,Variable Kabelzuführung von unten und oben/ links und rechts / aus der gleichen RichtungAnmerkungen: Wandgehäuse für 6 geschirmte bzw. ungeschirmte InstallationskabelFarbe: lichtgrau RAL 7035Kurzbezeichnung: Multi 6x VM 8-8 Cat.7A (ISO/IEC)
J00060A0071DP.pdfProduktdatenblatt
Download
(Stand: 27.06.2022)
|
A0242D.pdfMontageanleitung
Download
(Stand: 27.06.2022)
|
Verbindungsmodule Cat.7A_T00013A0148a.pdfVerkaufsprospekt
Download
(Stand: 27.06.2022)
|
Lehrvideo
Download
(Stand: 27.06.2022)
|
Deeplink Produktseite
Download
(Stand: 27.06.2022)
|
Deeplink REACH
Download
(Stand: 27.06.2022)
|
