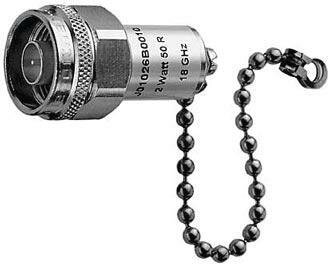

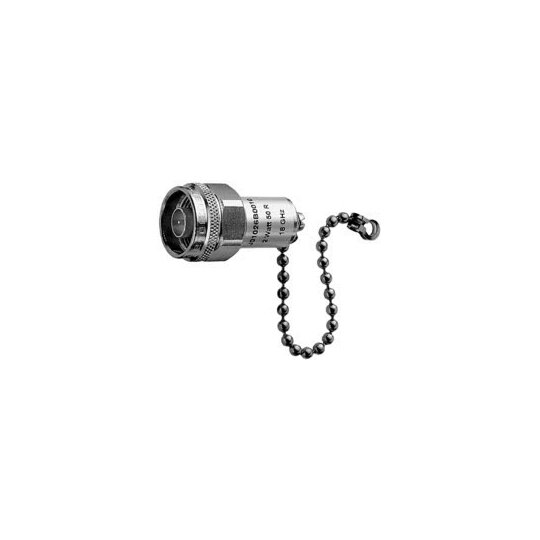

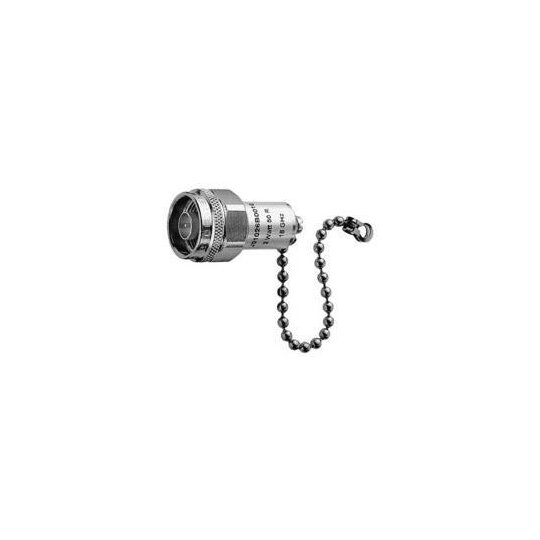

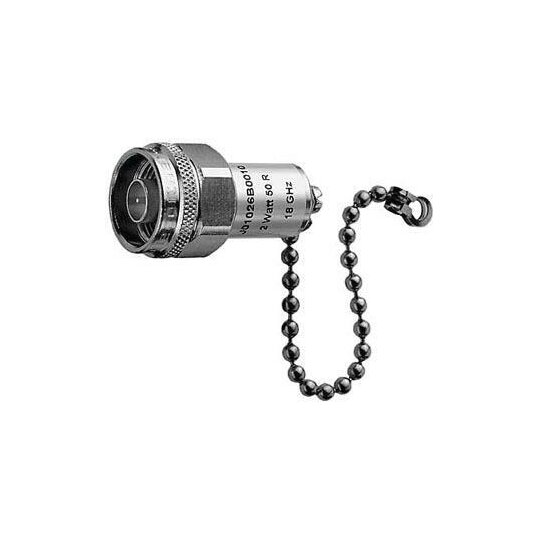

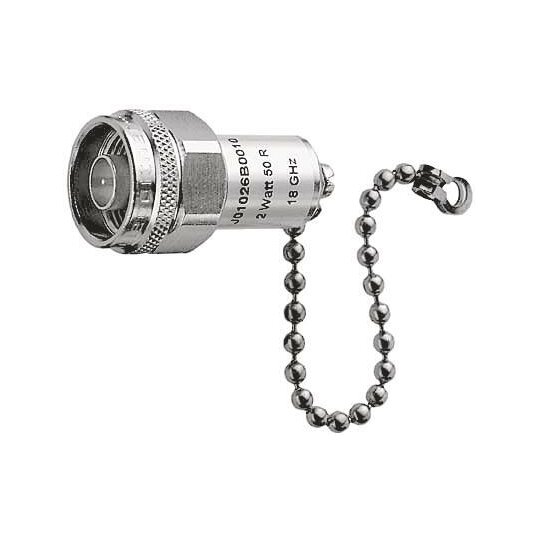

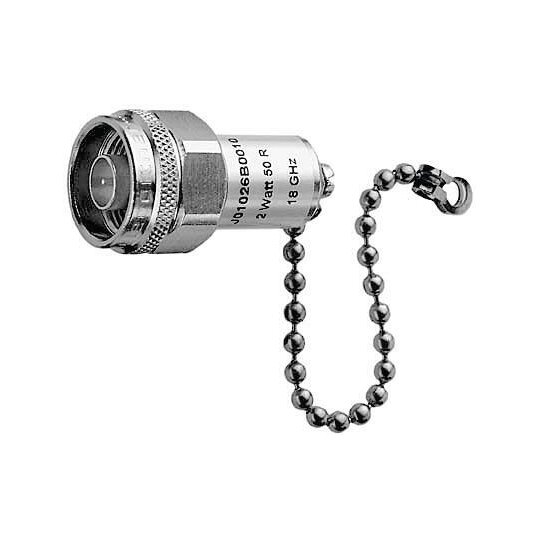

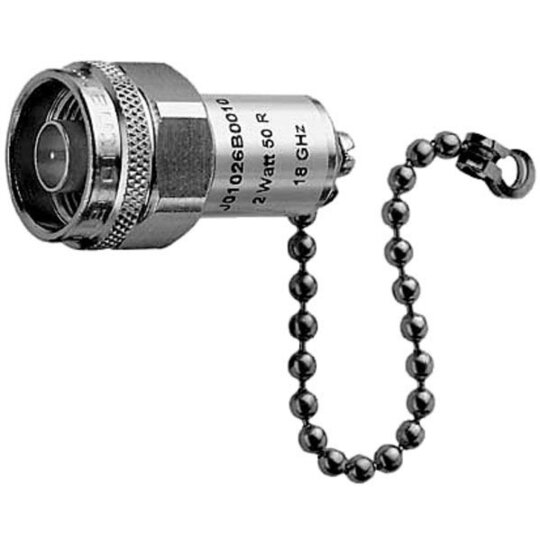

TEGA 100024180 N-Abschlusswiderstand (M) 50Ohm 2W 18GHz m.Kette

Listenpreis
Art.-Nr.
9211321
EAN
4018359277017
Hersteller-Nr.
100024180
DEHA.-Nr.
1798772
eClass.-Nr.
19070403
Zolltarif-Nr.
85332100
Anschlussart Koax (IEC)
Anwendung Antennen-/SAT-Technik
DC-Trennung false
Widerstand 18 Ohm

Abschlusswiderstände werden zur Vermeidung von Reflektionen, als Verbraucher, an einen offenen Signalausgang oder an eine HF-Leitung angeschlossen. Sie sind mit einem Wellenwiderstand von 50 ? verfügbar. Einsatzgebiet der Abschlusswiderstände sind z. B. offene Ports in Sendeanlagen sowie bei der Kalibrierung von HF-Messgeräten.Anmerkungen: StiZ: 50 ?Max. Frequenz: 18 GHzMax. Leistung: 2 WReturn Loss: > 32 dB/4 GHz, > 20 dB/18 GHz Abschlusswiderstände werden zur Vermeidung von Reflektionen, als Verbraucher, an einen offenen Signalausgang oder an eine HF-Leitung angeschlossen. Sie sind mit einem Wellenwiderstand von 50 O verfügbar. Einsatzgebiet der Abschlusswiderstände sind z. B. offene Ports in Sendeanlagen sowie bei der Kalibrierung von HF-Messgeräten.Brandschutzklasse: Nicht relevantBrennendes Abtropfen: Nicht relevantRauchentwicklung: Nicht relevantSäureentwicklung: Nicht relevantAusführung: mMax. Frequenz: 18 GHzMax. Leistung: 2 WRückflussdämpfung: typ.: 1 GHz: -40 dB, 6 GHz: -30 dB, 9 GHz: -28 dB, 18 GHz: -20 dB
