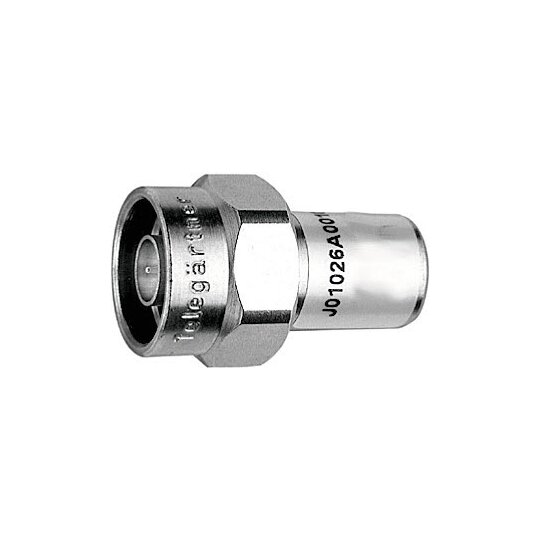

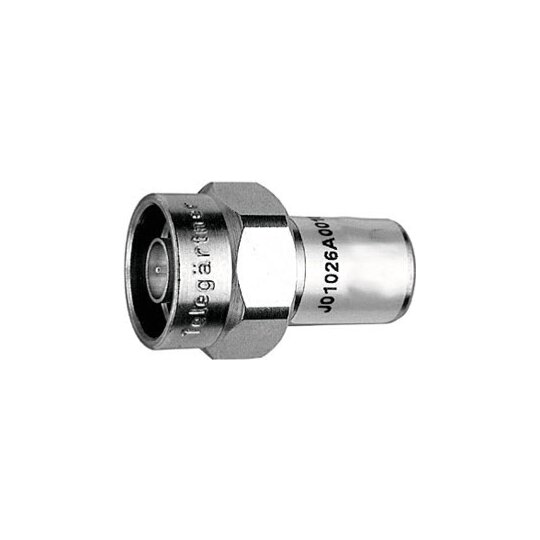

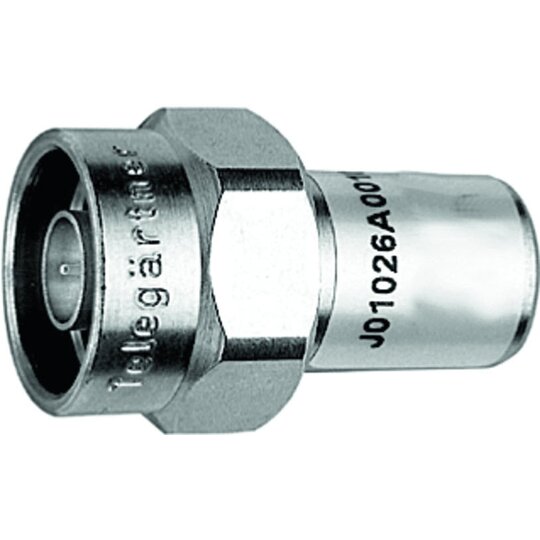

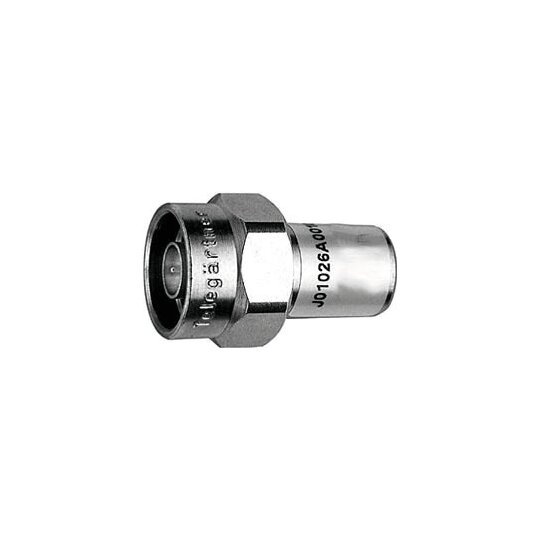

TEGA 100024165 N-Abschlusswiderstand 50Ohm (M) 1W 6GHz

Listenpreis
Art.-Nr.
9211320
EAN
4018359250591
Hersteller-Nr.
100024165
DEHA.-Nr.
1798771
eClass.-Nr.
19070403
Zolltarif-Nr.
85332100
Anschlussart Koax (IEC)
Anwendung Antennen-/SAT-Technik
DC-Trennung false
Widerstand 6 Ohm

Abschlusswiderstände werden zur Vermeidung von Reflektionen, als Verbraucher, an einen offenen Signalausgang oder an eine HF-Leitung angeschlossen. Sie sind mit einem Wellenwiderstand von 50 ? verfügbar. Einsatzgebiet der Abschlusswiderstände sind z. B. offene Ports in Sendeanlagen sowie bei der Kalibrierung von HF-Messgeräten.Anmerkungen: StiZ: 50 ?Max. Frequenz: 6 GHzMax. Leistung: 1 WReturn Loss: >23 dB Abschlusswiderstände werden zur Vermeidung von Reflektionen, als Verbraucher, an einen offenen Signalausgang oder an eine HF-Leitung angeschlossen. Sie sind mit einem Wellenwiderstand von 50 O verfügbar. Einsatzgebiet der Abschlusswiderstände sind z. B. offene Ports in Sendeanlagen sowie bei der Kalibrierung von HF-Messgeräten.Brandschutzklasse: Nicht relevantBrennendes Abtropfen: Nicht relevantRauchentwicklung: Nicht relevantSäureentwicklung: Nicht relevantAusführung: mMax. Frequenz: 6 GHzMax. Leistung: 1 WRückflussdämpfung: typ.: 1 GHz: -47 dB, 4 GHz: -26 dB, 6 GHz: -33 dB
