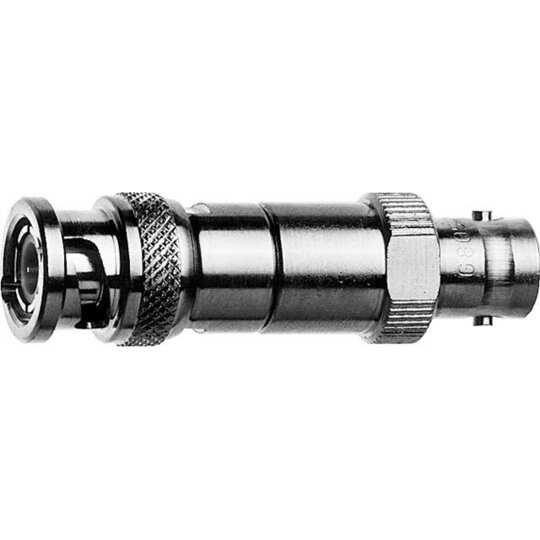

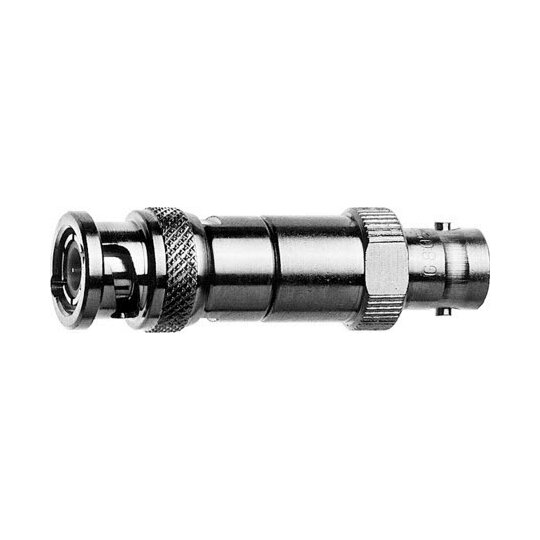

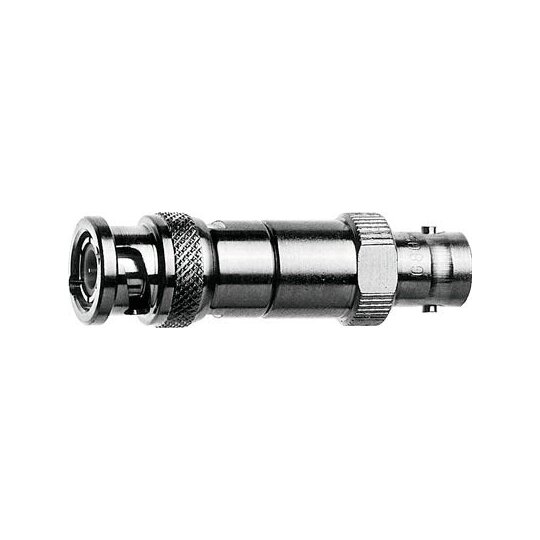

TEGA 100023616 BNC-Durchgangsabschluss 75Ohm
1 Stück

Listenpreis
Art.-Nr.
9211089
EAN
4018359106348
Hersteller-Nr.
100023616
DEHA.-Nr.
1798385
eClass.-Nr.
19070403
Herstellerlink
Wunsch-Suchbegriff
Anschlussart BNC
Anwendung Antennen-/SAT-Technik
DC-Trennung false
Widerstand 75 Ohm

Abschlusswiderstände werden zur Vermeidung von Reflektionen, als Verbraucher, an einen offenen Signalausgang oder an eine HF-Leitung angeschlossen. Sie sind mit einem Wellenwiderstand von 50 ? verfügbar. Einsatzgebiet der Abschlusswiderstände sind z. B. offene Ports in Sendeanlagen sowie bei der Kalibrierung von HF-Messgeräten.Anmerkungen: BNC-Durchgangsabschluss, Sti-BuZ: 75 ?Max. Frequenz: 500 MHzMax. Leistung: 0,5 WReturn Loss: >25 dB/100 MHz, >20 dB/200 MHz, 15 dB/500 MHz Abschlusswiderstände werden zur Vermeidung von Reflektionen, als Verbraucher, an einen offenen Signalausgang oder an eine HF-Leitung angeschlossen. Sie sind mit einem Wellenwiderstand von 50 O verfügbar. Einsatzgebiet der Abschlusswiderstände sind z. B. offene Ports in Sendeanlagen sowie bei der Kalibrierung von HF-Messgeräten.Z: 75 ¿Brandschutzklasse: Nicht relevantBrennendes Abtropfen: Nicht relevantRauchentwicklung: Nicht relevantSäureentwicklung: Nicht relevantAusführung: m-fMax. Frequenz: 500 MHzMax. Leistung: 0,5 WRückflussdämpfung: 100 MHz: >-25 dB, 200 MHz: >-20 dB, 500 MHz: -15 dB
