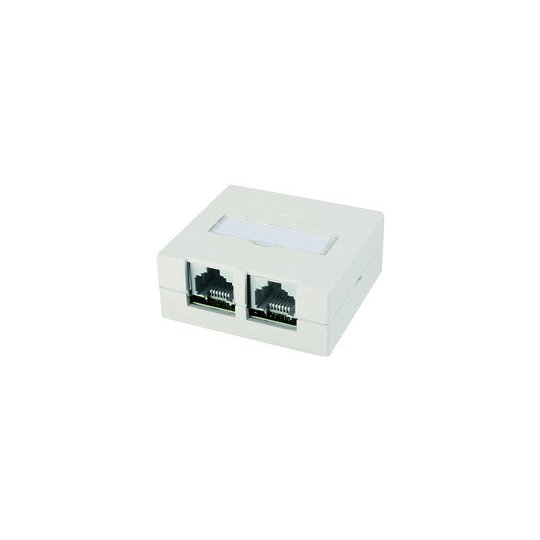

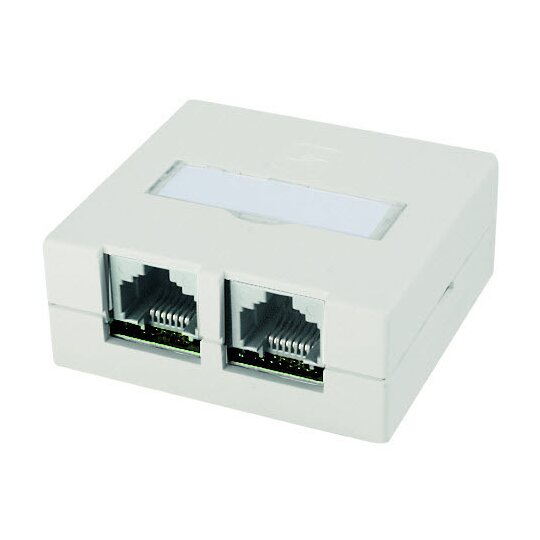

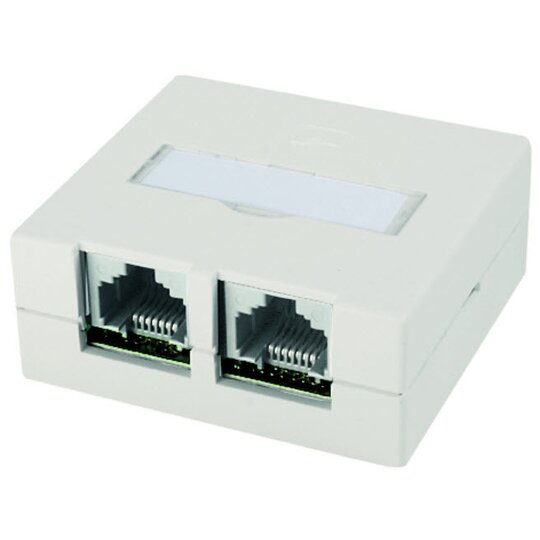

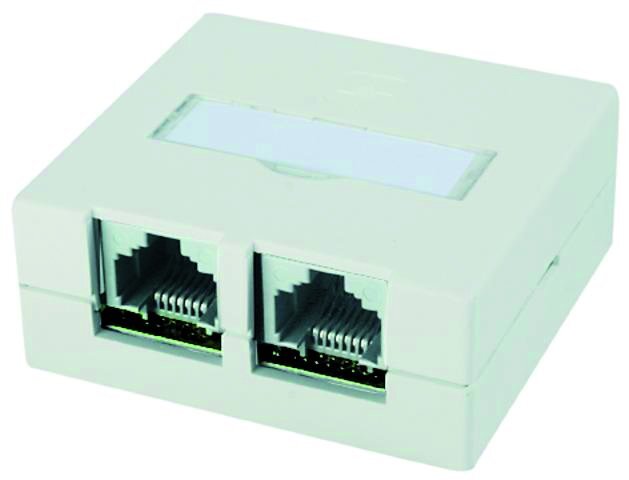

TEGA 100022997 VAD 8/8 AP Compact-S Klasse EA 500 geschirmt alpinwei
5 Stück

Listenpreis
Art.-Nr.
9210798
EAN
4018359218980
Hersteller-Nr.
100022997
DEHA.-Nr.
1797933
eClass.-Nr.
19170123
Herstellerlink
Wunsch-Suchbegriff
Aufputz true
Kanaleinbau false
Bodentank/Unterflurmontage false
Befestigungsart schrauben
Steckverbindertyp 2x RJ45 8(8)
Mit Buchsen/Kupplungen true
Geeignet für Anzahl Buchsen/Kupplungen 2
Kategorie 6
Farbe weiß
RAL-Nummer 9010
Anschlussart LSA
Buchsen geschirmt false
Gehäuse geschirmt false
Separater Erdungsanschluss false
Mit Textfeld true
Designfähig false
Separate Kabelzugentlastung true
Montageart Schirmanschluss Schraube
Auslassrichtung unten
Mit Staubschutz false
Schutzart (IP) IP20

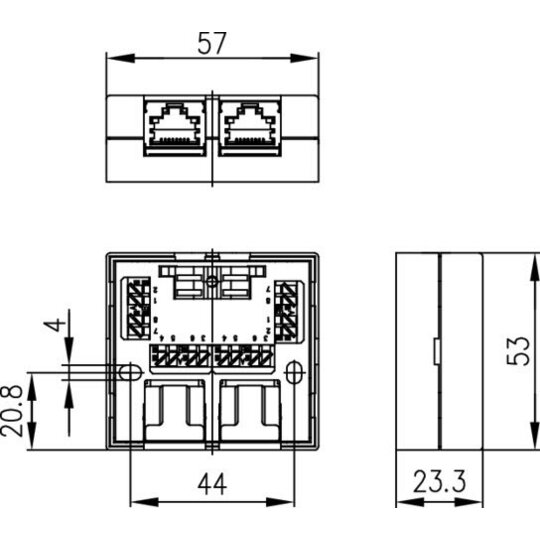

Die kompakte Anschlussdose VAD 8/8 Ap bietet Top-Leistung auf engstem Raum. Mit nur 57 x 53 x 23,3 mm ist sie eine der kleinsten Aufputzdosen, die sich für 10 Gigabit Ethernet eignen. Die LSA-Plus-Schneidklemmkontakte können wahlweise nach T568A und T568B beschaltet werden, eine stabile Schraubklemme sorgt für zuverlässige Kabelzugentlastung und hervorragenden Schirmkontakt. Das Gehäuse in reinweiß (ähnlich RAL 9010) besitzt ein Beschriftungsfeld mit klappbarer, unverlierbarer transparenter Abdeckung.Leistungsmerkmale:Übertragungstechnisch Eigenschaften: Cat.6A (ISO/IEC) nach ISO/IEC 11801, EN 50173-1,voll geschirmt,360° Schirmkontaktierung und Kabelzugentlastung über zwei (eine bei Cat.5e) getrennte Schraubklemmen für den Kabelaußenmantel und Schirm,Kabelzuführung aus allen Richtungen möglich in 8x 45° Schritten,Wahlweise horizontale und vertikale Einbaumöglichkeit im Brüstungskanal durch variable Kabeleinführung,Bauform mit niedriger Einbautiefe, problemloser Einbau in den Bodentank durch seitliche Kabelführung innerhalb des Gerätebechers,Möglichkeit des steckbaren Erdungsanschlusses an allen 4 Ecken, gemäß DIN 46342-1, 6,3 mm,Kombinierbar mit Abdeckungen diverser Schalterprogramm-Hersteller,Kontrollierte Adernvorsortierung garantiert Adernführung ohne Beschädigungsrisiko und gute Übertragungseigenschaften,Zentralplatte mit klapp- und unverlierbarem, transparentem Beschriftungsfeld,Schutzklappen gesichert,1-fach- (8) und 2-fach-Dosen (8/8, 2x8(4)) lieferbar,Kontaktüberbiegeschutz: 6- (RJ11/12) und 8-polige Stecker (RJ45) können ohne zusätzlichen Montageaufwand wechselweise in den Buchsen verwendet werden,geeignet für 10 Gigabit Ethernet gemäß IEEE 802.3an,Übertragungstechnische Eigenschaften: PL Class EA (ISO/IEC) 500 nach ISO/IEC 11801, EN 50173-1,Aufputzgehäuse mit klapp- und unverlierbarem, transparentem Beschriftungsfeld,Anschluss der Installationskabel mit LSA-Plus-Schneidklemmen mit farbiger Kennzeichnung gemäß EIA/TIA 568A und B,Schirmkontaktierung und Kabelzugentlastung über Schraubklemme für beide Kabel gemeinsam,Kompakte Bauform für Aufputzmontage mit zwei RJ45-Ausgängen parallel zur Montageebene,Geschirmte Ausführung,RJ45-Auslass nach unten,Kabelzuführung von oben,Befestigung mit 2 Schrauben max. 3,5 mm Durchmesser,Kunststoffgehäuse mit aufgeschnapptem DeckelAusführung: geschirmt, AufputzmontageFarbe: reinweiß RAL 9010Kurzbezeichnung: VAD 8/8 Ap Compact-S Class EA (ISO/IEC) 500 Die kompakte Anschlussdose VAD 8/8 Ap bietet Top-Leistung auf engstem Raum. Mit nur 57 x 53 x 23,3 mm ist sie eine der kleinsten Aufputzdosen, die sich für 10 Gigabit Ethernet eignen. Die LSA-Plus-Schneidklemmkontakte können wahlweise nach T568A und T568B beschaltet werden, eine stabile Schraubklemme sorgt für zuverlässige Kabelzugentlastung und hervorragenden Schirmkontakt. Das Gehäuse in reinweiß (ähnlich RAL 9010) besitzt ein Beschriftungsfeld mit klappbarer, unverlierbarer transparenter Abdeckung.Leistungsmerkmale:geeignet für 10 Gigabit Ethernet gemäß IEEE 802.3an,Übertragungstechnische Eigenschaften: PL Class EA (ISO/IEC) 500 nach ISO/IEC 11801, EN 50173-1,Aufputzgehäuse mit klapp- und unverlierbarem, transparentem Beschriftungsfeld,Anschluss der Installationskabel mit LSA-Plus-Schneidklemmen mit farbiger Kennzeichnung gemäß EIA/TIA 568A und B,Schirmkontaktierung und Kabelzugentlastung über Schraubklemme für beide Kabel gemeinsam,Kompakte Bauform für Aufputzmontage mit zwei RJ45-Ausgängen parallel zur Montageebene,Geschirmte Ausführung,RJ45-Auslass nach unten,Kabelzuführung von oben,Befestigung mit 2 Schrauben max. 3,5 mm Durchmesser,Kunststoffgehäuse mit aufgeschnapptem DeckelAusführung: geschirmt, AufputzmontageFarbe: reinweiß RAL 9010Kurzbezeichnung: VAD 8/8 Ap Compact-S Class EA (ISO/IEC) 500
