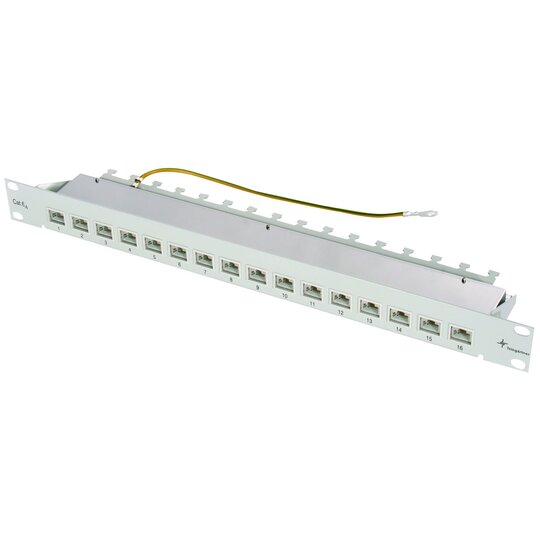

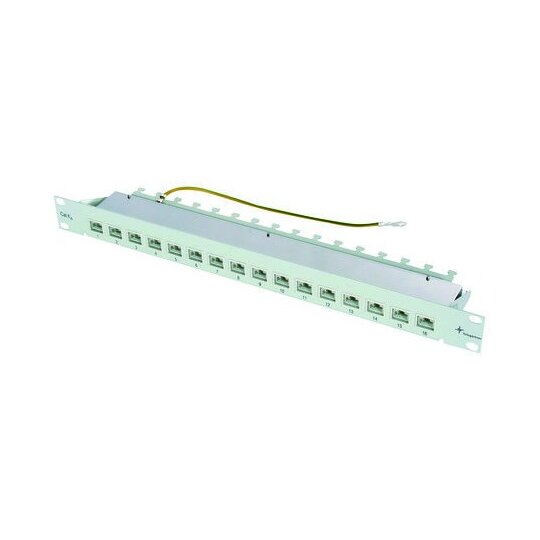

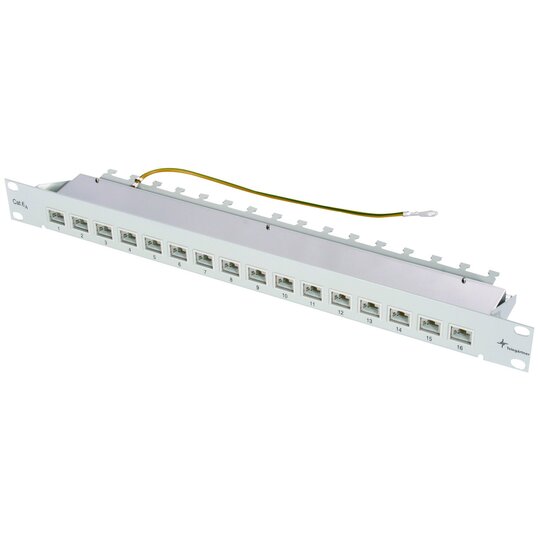

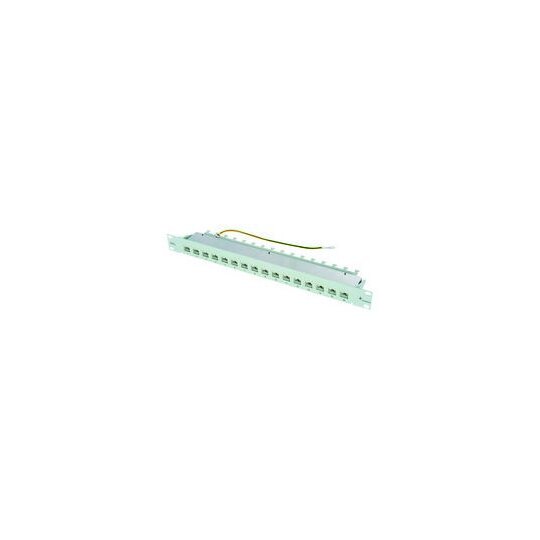

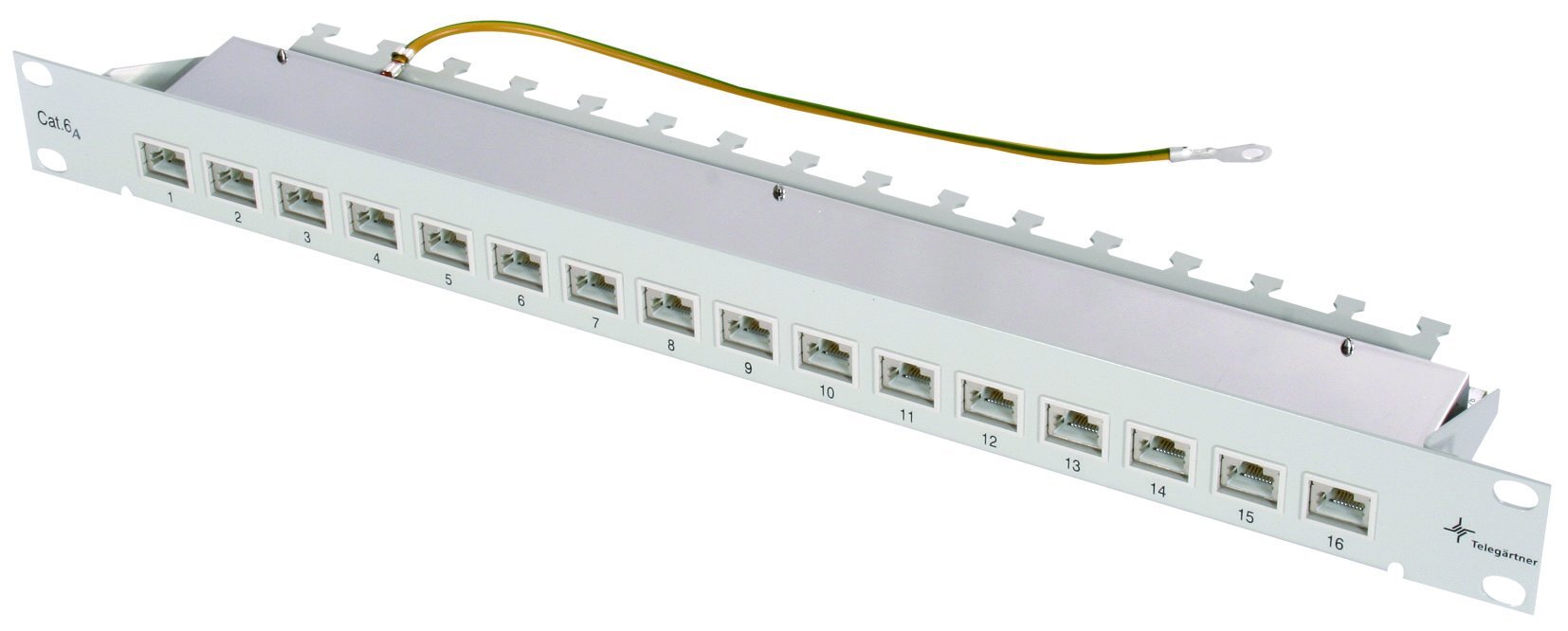

TEGA 100006996 19z Patch Panel geschirmt 1HE RAL7035 MPP16-HS K Cat.6a

Listenpreis
Art.-Nr.
9210655
EAN
4018359363284
Hersteller-Nr.
100006996
DEHA.-Nr.
3133159
eClass.-Nr.
19170112
Herstellerlink
Wunsch-Suchbegriff
Anzahl der Buchsen/Kupplungen 16
Geeignet für Anzahl Buchsen/Kupplungen 16
Steckverbindertyp RJ45 8(8)
Geschirmt true
Kategorie 6A (IEC)
Anschlussart LSA
Anzahl der Höheneinheiten (HE) 1
Farbe grau
RAL-Nummer 7035
Montageart 482,6 mm (19 Zoll)-Einbau
Höhe 44 mm
Breite 482,6 mm
Tiefe 100 mm

Leistungsmerkmale:19'/10' Einschubgehäuse 1 HE mit 12, 16 oder 24 RJ45-Anschlussbuchsen auf einer gemeinsamen Leiterplatte,360° Schirmkontaktierung durch Klemmschellen direkt auf der Leiterplatte, ohne zusätzliches Verdrillen des Abschirmgeflechts (geschirmte Ausführung),Anschluss der Adern über LSA-Plus-Schneidklemmen mit farbiger Kennzeichnung gemäß EIA/TIA 568 A und B,Anschlussfreundlich bei Einhaltung der aufgedrillten Strecke bei den Anschlussdrähten auf max. 13 mm,Ausreichender Abstand zwischen Anschlussklemme und Schirmkontaktstelle auf der Leiterplatte, reduziert die Möglichkeit eines Kurzschlusses zwischen Schirmgeflecht und Anschlussdrähten,Cat.6A (ISO/IEC)-, Class EA (ISO/IEC) 500 & Cat.6A-Ausführungen mit Kontaktüberbiegeschutz: >750 Steckzyklen mit RJ45/RJ11/RJ12-Steckern,Frontplatte bedruckt mit Nummern der Anschlussbuchsen,Gehäuse aus Stahlblech, lichtgrau (RAL 7035) oder schwarz pulverbeschichtet, Abschirmhaube aus rostfreiem Stahl,Kabelzugentlastung durch beiliegende Kabelbinder ohne Schrauben und Spezialwerkzeuge,Leiterplatte horizontal,Potentialanschluss über eine beiliegende PE-Leitung,Werkzeuglose Befestigung der Abschirmhaube (geschirmte Ausführung)Ausführung: 16 x RJ45 geschirmtFarbe: lichtgrau RAL 7035Kurzbezeichnung: MPP16-HS K Cat. 6A (ISO/IEC) Gestalten Sie Ihr Netzwerk einfach und übersichtlich mit dem dem Kupfer Patch Panel der Serie MPP. Alle Kabel können platzsparend und effektiv gemanaged werden. Die Portnummerierung garantiert Übersichtlichkeit. Die Abschirmhaube lässt sich einfach öffnen, dank einfachem Handling spart das anschlussfreundliche Patch Panel Zeit und Nerven. Egal ob privates oder kleines Firmennetzwerk. Verschiedene Ausführungen von 12, 16 oder 24 Anschlüssen bieten immer die passende Lösung , alle sind auf einer gemeinsamen Leiterplatte angebracht und gewährleisten übertragungstechnische Eigenschaften der Kategorie 6A (ISO/IEC) nach ISO/IEC 11801, DIN EN 50173-1.Leistungsmerkmale:19'/10' Einschubgehäuse 1 HE mit 12, 16 oder 24 RJ45-Anschlussbuchsen auf einer gemeinsamen Leiterplatte,360° Schirmkontaktierung durch Klemmschellen direkt auf der Leiterplatte, ohne zusätzliches Verdrillen des Abschirmgeflechts (geschirmte Ausführung),Anschluss der Adern über LSA-Plus-Schneidklemmen mit farbiger Kennzeichnung gemäß TIA 568 A und B,Anschlussfreundlich bei Einhaltung der aufgedrillten Strecke bei den Anschlussdrähten auf max. 13 mm,Ausreichender Abstand zwischen Anschlussklemme und Schirmkontaktstelle auf der Leiterplatte, reduziert die Möglichkeit eines Kurzschlusses zwischen Schirmgeflecht und Anschlussdrähten,Cat.6A (ISO/IEC)-, Class EA (ISO/IEC) 500 & Cat.6A-Ausführungen mit Kontaktüberbiegeschutz: >750 Steckzyklen mit RJ45/RJ11/RJ12-Steckern,Frontplatte bedruckt mit Nummern der Anschlussbuchsen,Gehäuse aus Stahlblech, lichtgrau (RAL 7035) oder schwarz pulverbeschichtet, Abschirmhaube aus rostfreiem Stahl,Kabelzugentlastung durch beiliegende Kabelbinder ohne Schrauben und Spezialwerkzeuge,Leiterplatte horizontal,Potentialanschluss über eine beiliegende PE-Leitung,Werkzeuglose Befestigung der Abschirmhaube (geschirmte Ausführung)Brandschutzklasse: Nicht relevantBrennendes Abtropfen: Nicht relevantRauchentwicklung: Nicht relevantSäureentwicklung: Nicht relevantAusführung: 16 x RJ45 geschirmtFarbe: lichtgrau RAL 7035Kurzbezeichnung: MPP16-HS K Cat. 6A (ISO/IEC)

o.Schneidvorrichtung
Telegärtner
Art.-Nr.
9211959
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
12x430mm f.Patch Panel Flexschild
Telegärtner
Art.-Nr.
9212076
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein

J02022A0050DP.pdf

Produktdatenblatt

Download (Stand: 23.01.2023)

A0370D.pdf

Montageanleitung

Download (Stand: 23.01.2023)

MPP_MPD xx HS K Cat.6A.pdf

Zertifikat

Download (Stand: 23.01.2023)

Vorzugsliste_Kupferprodukte_T00013A0360.pdf

Verkaufsprospekt

Download (Stand: 23.01.2023)

RoHS-Erklärung

Download (Stand: 23.01.2023)

Deeplink Produktseite

Download (Stand: 23.01.2023)

Lehrvideo

Download (Stand: 23.01.2023)
