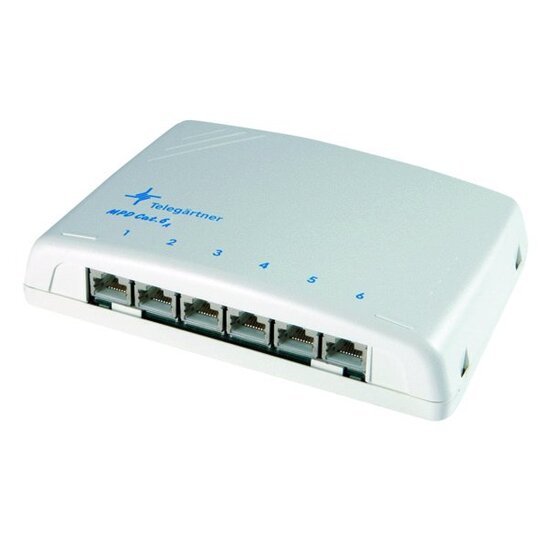

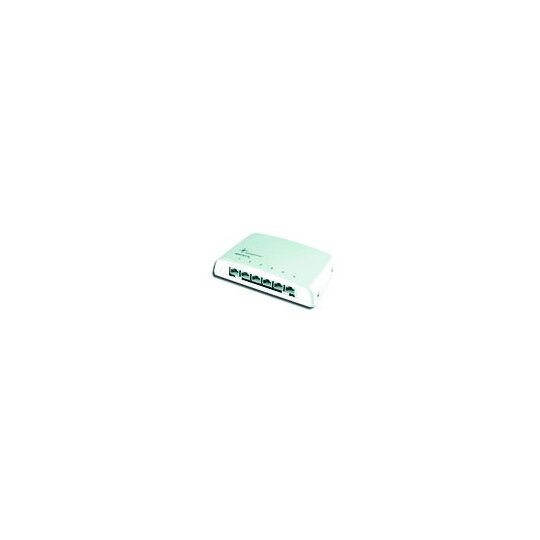

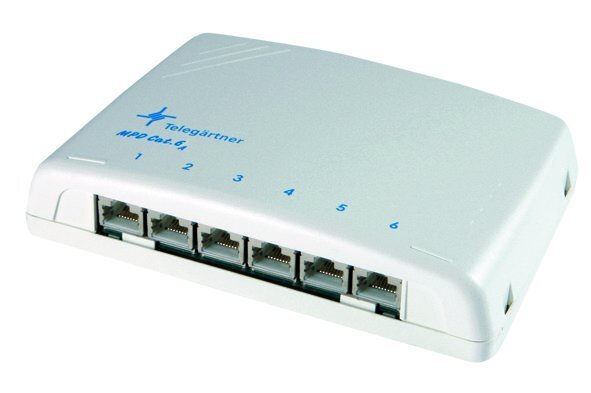

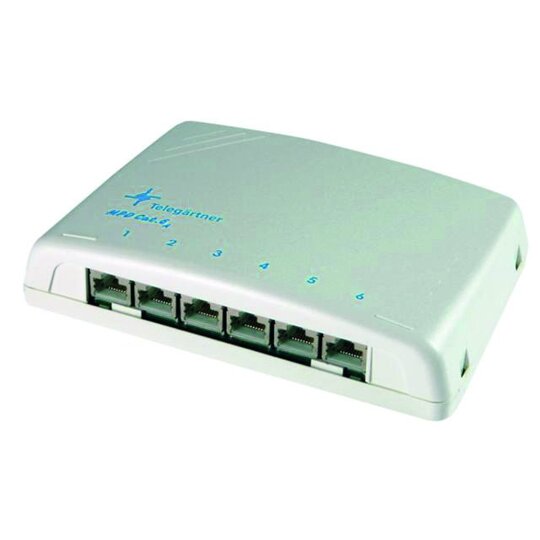

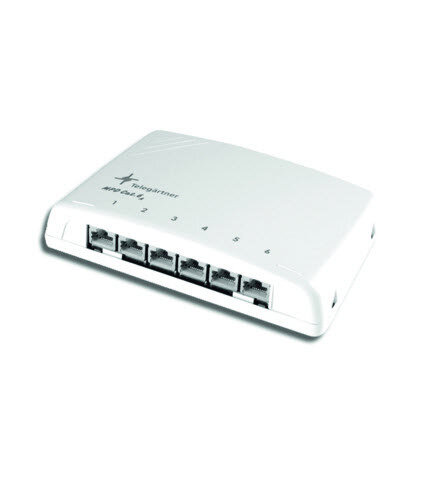

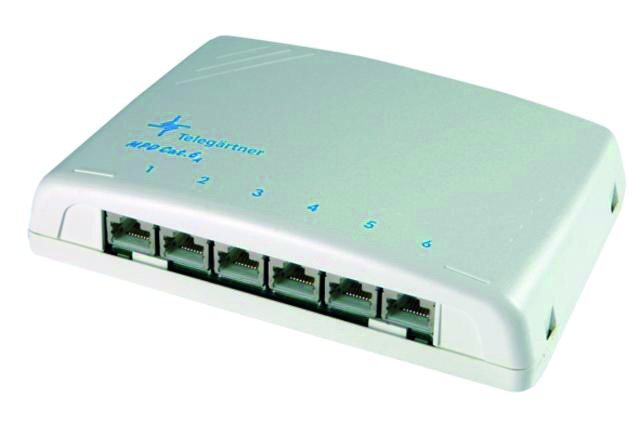

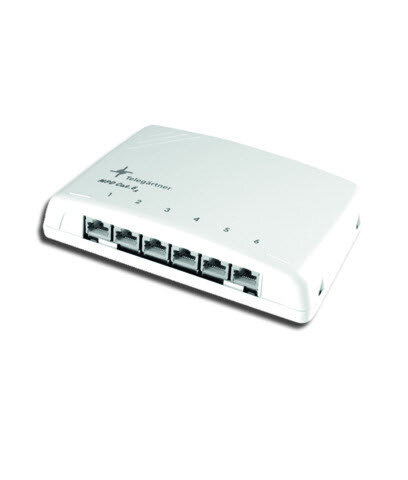

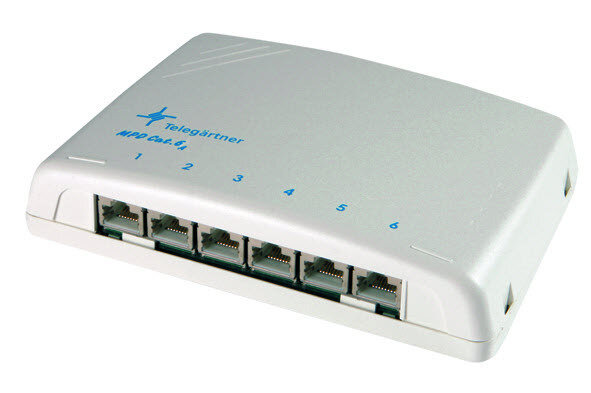

TEGA 100006988 Mini-Verteiler geschirmt lichtgrau MPD6-HS K Cat.6a
1 Stück

Listenpreis
Art.-Nr.
9210049
EAN
4018359367756
Hersteller-Nr.
100006988
DEHA.-Nr.
3133165
eClass.-Nr.
19170112
Herstellerlink
Wunsch-Suchbegriff
Anzahl der Buchsen/Kupplungen 6
Geeignet für Anzahl Buchsen/Kupplungen 6
Steckverbindertyp RJ45 8(8)
Geschirmt true
Kategorie 6A (IEC)
Anschlussart LSA
Farbe grau
RAL-Nummer 7035
Montageart Wandmontage

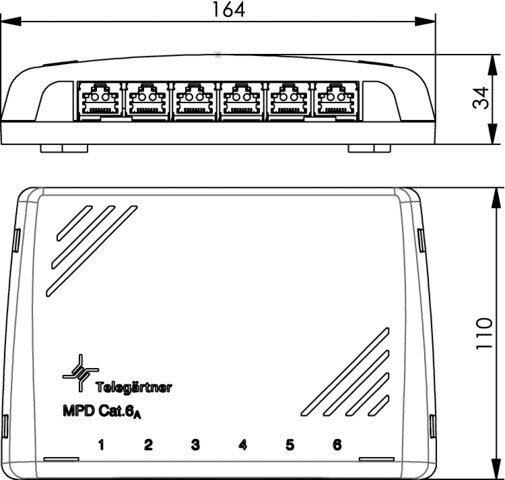

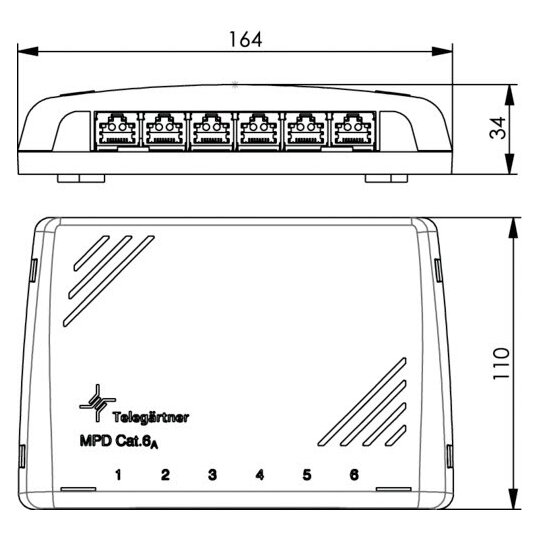

Tiefe 34 mm

Kleine Netze benötigen nicht zwingend 19?-Schränke oder große Wandverteiler. Einfache, kostengünstige Verteiler sind gefragt, die dezent und unauffällig installiert werden können. Das kompakte Verteiler-Gehäuse kann auf der Wand, unter dem Schreibtisch, im Mobiliar und durch den integrierten Adapter auch auf Tragschienen TH35 nach DIN EN 60715 montiert werden. Der MPD6-Mini-Verteiler in LSA Ausführung der Kategorie 6A - mit Komponenten-Zertifikat gemäß ISO/IEC 11801- ist für höchste Übertragungsraten bis einschließlich 10 Gbit/s verfügbar. Die RJ45-Buchsen sind für min. 750 Steckzyklen mit RJ45/RJ11/RJ12-Stecker ausgelegt und ebenso für Anwendungen wie PoE+ gemäß IEEE 802.3at geeignet.Leistungsmerkmale:360 Grad Schirmkontaktierung (geschirmte Ausführung) direkt auf der Leiterplatte durch Klemmschelle ohne zusätzliches Verdrillen des Abschirmgeflechts,Abschirmhaube aus rostfreien Stahl,Anschluss der Adern über LSA Plus-Schneidklemmen mit Farbkennzeichnung nach EIA/TIA 568A und B,Anschlussfreundlich bei Einhaltung der aufgedrillten Strecke bei den Anschlussdrähten auf max. 13 mm,Cat.6A (ISO/IEC)- & Cat.6A-Ausführungen mit Kontaktüberbiegeschutz: geeignet für 6- (RJ11/12) und 8-polige Stecker (RJ45), können ohne zusätzlichen Montageaufwand wechselweise in den MJ-Buchsen verwendet werden,Einschubausführungen 3 HE/7 TE mit 6xRJ45 und 3 HE/10 TE mit 12xRJ45, Frontplatte Alu eloxiert,Gehäuse aus Thermoplast, halogenfrei, mit Anti-Rutsch-Füßen,Kabelzugentlastung durch beiliegende Kabelbinder ohne Schrauben und Spezialwerkzeuge,Leiterplatte horizontal montiert, geschirmte Ausführungen sind mit einem innenliegenden Metall-Abschirmgehäuse versehen. Zusätzlich kann auf der Leiterplatte ein PE-Kabel (mit Schraube M4) befestigt werden,Mini-Verteiler MPD6, MPD8 MPD12 mit 6, 8 oder 12 Anschlussbuchsen RJ45 auf einer gemeinsamen Leiterplatte,Mini-Verteiler MPD8 AMJ/UMJ und MPD12 AMJ/UMJ für 8 bzw. 12 AM-S/AMJ/UMJ-Module und Kupplungen,Werkzeuglose Befestigung der Abschirmhaube (geschirmte Ausführung)Ausführung: geschirmt, Montage auf Tragschiene TH35 ohne AdapterFarbe: lichtgrau RAL 7035Kurzbezeichnung: MPD6-HS K Cat.6A (ISO/IEC) 6-fach Miniverteiler, Cat.6A, grautrapezförmig, zur Verwendung als Tisch- undWandgehäuse,mit rastenden Gehäusedeckel, werkzeugfrei zu montieren,Gehäusedeckel mit mindestens 5 Kabelausbrüchen,Gehäuseboden mit Schlüssellöcher für Wandbefestigung,Mindestens drei Kabelzugentlastungsstellen im Boden,Ausbrechbare Kabeldurchführung = 14x98mm (HxB),Wandbefestigung mit nur 2 Dübellöchern.Optionale Hutschienenmontagemöglichkeit,Portnummerierungen 1-6 auf Gehäusedeckel, Farbe blau,Eingebaute Leiterplatte mit 6 Buchsen Cat.6A,PE-Anschluss auf Leiterplatte,Lieferung mit: Kabelbinder und selbstklebendeGummifüße.Bestückt mit:RJ45 Buchsen Cat.6A, gem. EN 60603-7-51,auf Leiterplatte mit IDC-Anschlussklemmen,Anwendungen gem. EN 50173-2, Anlage F (10Gbit/s,PoE Typ 4),Optimiertes Kontaktdesign zur Vermeidung vonAbreißfunken im Kontaktruhebereich,Eignung für 4PPoE (Typ 3 und 4) in Anlehnung an IEC 60512-99-002 und EN 60512-9-3 geprüft,IDC-Schneidklemmen: geeignet für Massivleiter,LSA-Plus kompatibel,Zugentlastung durch beiliegende Kabelbindern,separate Schirmkontaktierung,Anforderungen:Buchsen: Cat.6A gem. EN 60603-7-51- Kompatibilität: zu RJ45-/12-/11-Steckern durch Überbiegeschutz- Lebensdauer: = 750 Steckungen- Anschluss: 8 adrig - Adernanschluss: IDC-Schneidklemmen, LSA- Aderndurchmesser: 0,7-1,6mm- Wiederholbarkeit: = 50- Leiterdimension: massiv: AWG26/1û22/1- Farbcodes: gem. T568A und BGehäuse- Maße: = 110x164x33,7mm (HxBxT)- Material: ABS- Modulgehäuse: Stahlblech, verzinkt- Farbe: lichtgrau, RAL 7035Fabrikat: TelegärtnerTyp: MPD 6-HS K Cat.6AArtikel-Nr.: 100006988 auf der Leiterplatte ein PE-Kabel (mit Schraube M4) befestigt werden,Je nach Ausführung 6, 8, 12 oder 16 RJ45-Anschlussbuchsen bzw. Module auf einer LeiterplatteBrandschutzklasse: Nicht
