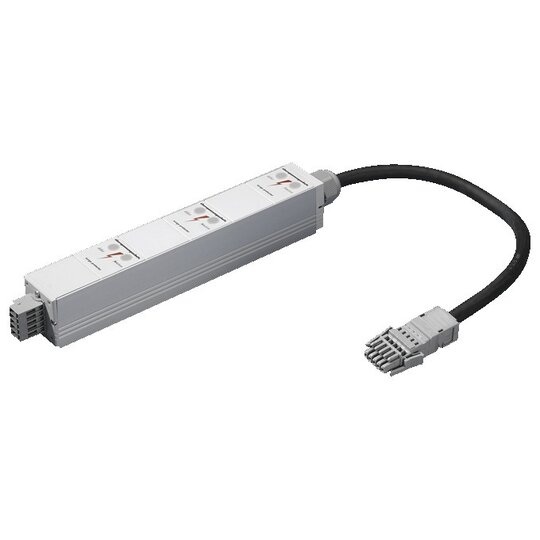

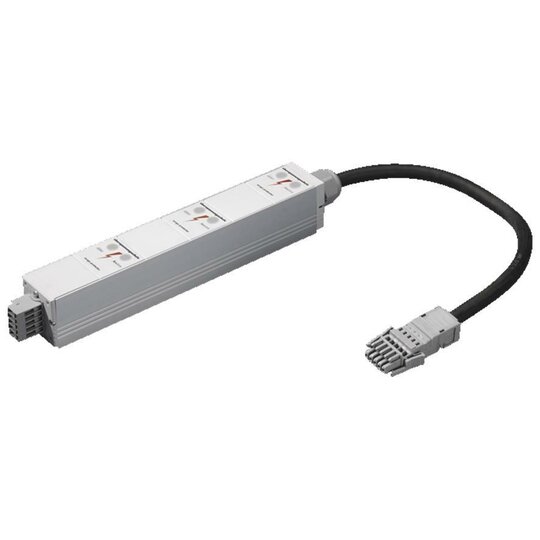

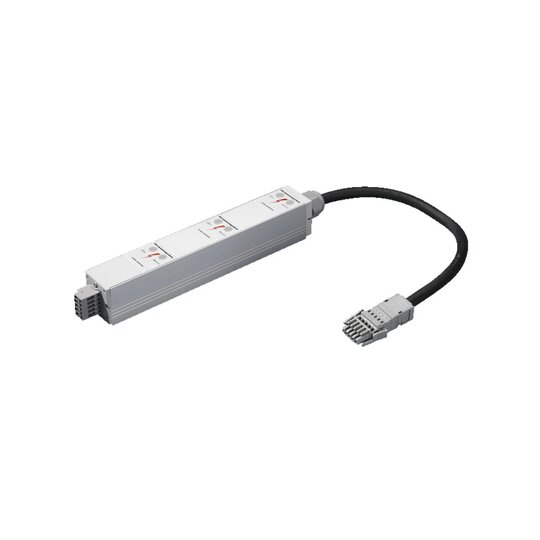

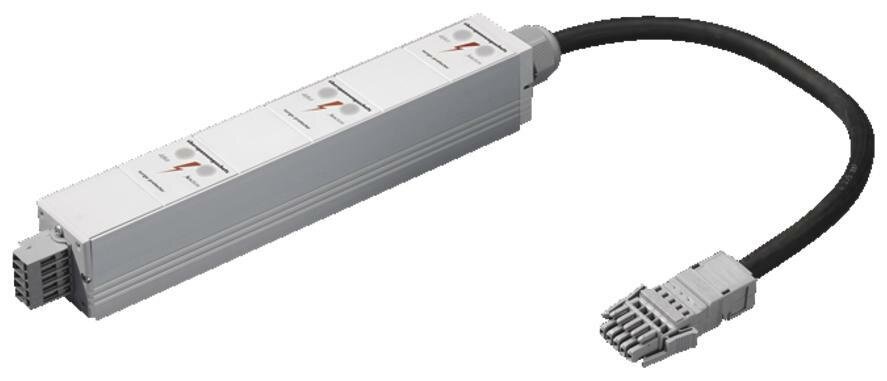

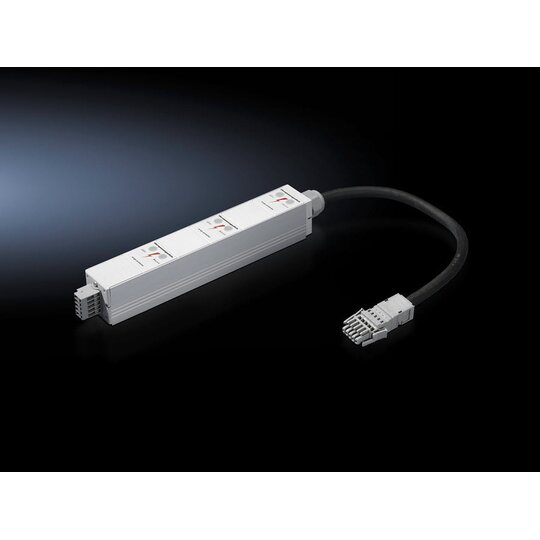

Rittal DK 7856170 Überspannungsschutz f.PSM Stromschiene m.Übergabestecker

Listenpreis
Art.-Nr.
2791661
EAN
4028177402621
Hersteller-Nr.
7856170
DEHA.-Nr.
0300662
eClass.-Nr.
27130806
Herstellerlink
Wunsch-Suchbegriff
Montageart sonstige
Nennspannung AC 250 V
Höchste Dauerspannung AC 250 V
Höchste Dauerspannung DC 250 V
Gesamtableitstoßstrom (8/20) (L+N-PE) 6,5 kA
Polzahl 3
Mit Fernmeldekontakt false
Signalisierung am Gerät optisch
Prüfklasse Typ 3 true
Mit Entstörfilter false
Schutzart (IP) sonstige

Überspannungsschutz PSM, Überspannungsschutz Typ 3, Beschreibung: Wird der Stromschiene vorgeschaltet., Wird der Stromschiene vorgeschaltet. hgerüstet werden.Integrierte optische Funktionskontrolle. Dasvorkonfektionierte Anschlusskabel dient derEinspeisung der Power System Modul - Stromschiene.Die Anbindung an die Stromschiene erfolgt über eine5polige steckbare Klemmleiste. Für die Einspeisungist ein Anschlusskabel Typ DK 7856.025 erforderlich.FunktionBei korrekter Funktion leuchtet eine grüne Lampe. EinAusfall der Überspannungsschutzeinrichtung wirdanhand einer aufleuchtenden roten Lampe deutlichangezeigt.AnforderungsklasseDer Überspannungsschutz ist für dieAnforderungsklasse D (ortsveränderlicher Einsatz anSteckdosen) konzipiert.BestimmungszweckDie Überspannungsschutz Steckdosenleiste ist für dieÜberspannungskategorie ll nach DIN VDE 0110 Teil 1bestimmt.Technische Daten:Spannungsbereich dreiphasig 110V-400VAC 50/60HzMax. Strom pro Einspeisung 3x16AKabeltyp: H07RN-F 5G2,5mm²Temperatur-Einsatzbereich: +5° C bis +45° CFeuchtigkeits-Einsatzbereich: 5% bis 95% rel.Feuchtigkeit, nicht kondensierendSchutzart IP20
