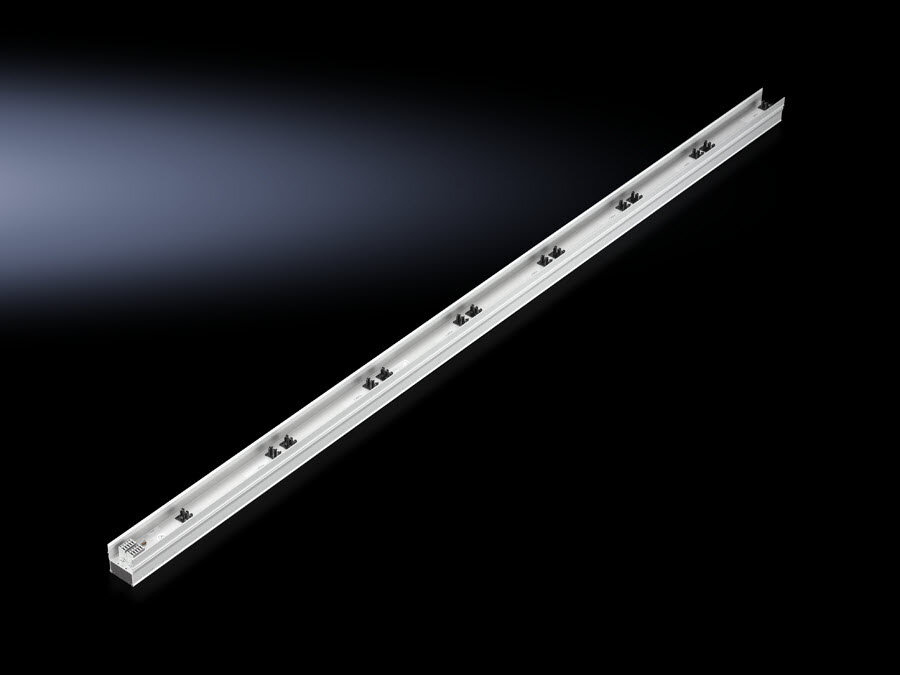

Rittal DK 7856020 PSM Stromschiene 2x3-phasig 16A 7xBuchse H2000mm

Listenpreis
Art.-Nr.
2791650
EAN
4028177402485
Hersteller-Nr.
7856020
DEHA.-Nr.
0300648
eClass.-Nr.
27371306
Herstellerlink
Wunsch-Suchbegriff
Anzahl der Phasen 3
Polzahl 3
Geeignet für Anzahl Geräte 7
Anzahl der Teilungseinheiten 0
Bemessungsdauerstrom Iu 16 A
Ausführung des elektrischen Anschlusses sonstige
Isoliert false
Bemessungsstoßspannung 6 kV
Geeignet für Geräte mit N-Leiter true
Geeignet für Geräte mit Hilfsschalter true

PSM Stromschienen, Mit 2 Einspeisungen (Buchse), 3-Phasen Redundanz, Beschreibung: Ein oder zwei Einspeisungen mit einer oder drei Phasen, Redundanz durch Wechsel der Steckrichtung des Steckmoduls. Optional mit Messmöglichkeit in Verbindung mit dem CMC-III-System., Das modulare System ermöglicht eine Grundausstattung der Racks durch eine vertikale Trägerschiene mit 1-/3-phasiger Einspeisung. In die Trägerschiene können die verschiedenen Steckdosenmodule zur Versorgung der aktiven Komponenten eingerastet werden. Und dies selbst im laufenden Betrieb, da das Trägerprofil berührungsgeschützt aufgebaut ist. Achtung. Bitte verwenden Sie als Bestelleinheit PCEas System redundantaufzubauen. Durch die vertikale Trägerschiene könnendie Steckplätze über die ganze Schrankhöhe genutztund durch die zweite getrennte Einspeisung redundantversorgt werden. In die Trägerschiene könnenSteckdosenmodule eingerastet werden. Durch denberührungsge- schützten Aufbau der Stromschienemüssen nicht alle Steckplätze mit Steckdosenmodulenversehen werden. Steckdosenmodule sind inverschiedenen Länderausführungen verfügbar, z. B.Kaltgeräte IEC320 C13, Schuko, F/B, CH, USA, UK. AlleModule sind in der Schiene gemischt einsetzbar. Pro2m Schiene können 7 Steckdosenmodule eingesetztwerden. Dann sind mit IEC320 Modulen insgesamt 42Steckplätze verfügbar.Installation nach dem Plug &, Play System:Die Stromschiene kann mit dem Befestigungssatz7856.029 werkzeuglos in alle Rittal TS Racksnachgerüstet werden.Alternativ kann der universal Einbausatz 7856.011verwendet werden.Die Einspeisung erfolgt über eine 5poligeAnschlussbuchse mit Zugfedertechnik. Einvorkonfektioniertes 3m-Anschlusskabel mit IEC309Drehstromstecker ist verfügbar. Alle Steckdosenmodulesind im laufenden Betrieb in die Schiene nachrüstbar.Technische Ausstattung:Dreiphasiger Aufbau mit max. 3x16A pro StromkreisZwei getrennte Stromkreise pro Trägerschiene Derredundante Stromkreis 2 ist komplett potenzial-getrennt von Stromkreis 1. Durch die Steckrichtungder Steckdosenmodule kann gewählt werden, ob derStromkreis 1 oder der redundante Stromkreis 2verwendet eingesetzt werden soll. Steckdosenmodulekönnen im laufenden Betrieb nachgerüstet werden.Jedes Modul wahlweise mit / ohne integriertenSicherungsautomatOptionaler 3 phasiger Überspannungsschutz:Pro 3 phasiger Einspeisung ist einÜberspannungsschutz verfügbar. Der
