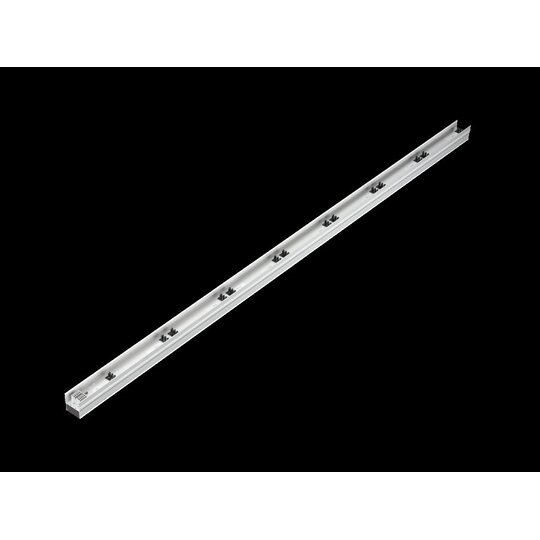

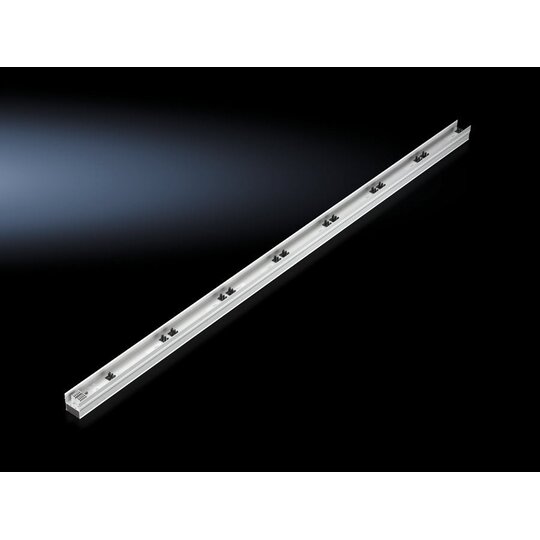

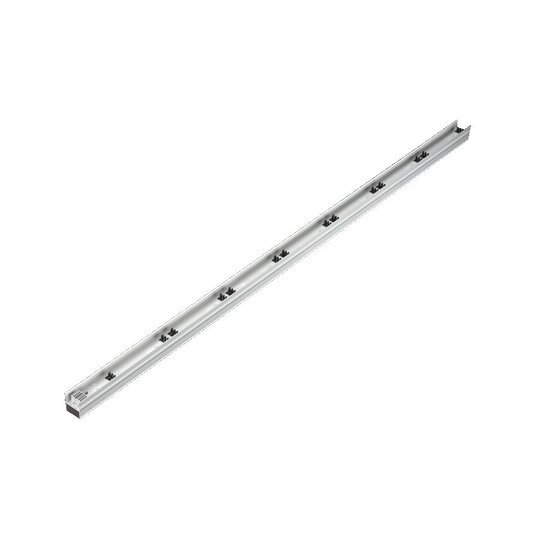

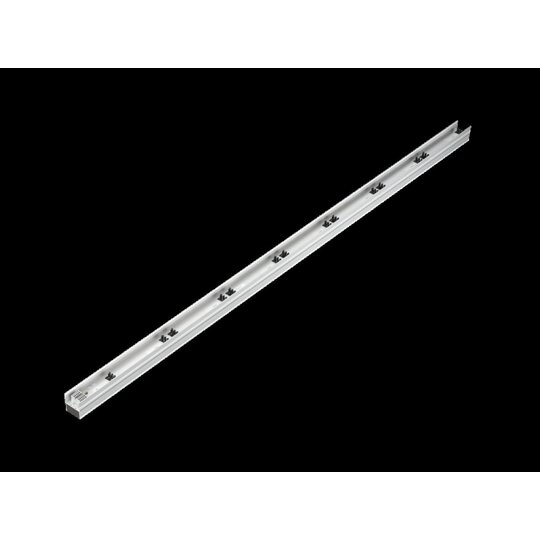

Rittal DK 7856006 PSM Stromschiene 2x3-phasig 16A 7Steckplätze CEE H2000mm
1 Stück

Listenpreis
Art.-Nr.
2803826
EAN
4028177616189
Hersteller-Nr.
7856006
DEHA.-Nr.
3149869
eClass.-Nr.
27371306
Herstellerlink
Wunsch-Suchbegriff
Anzahl der Phasen 3
Polzahl 3
Geeignet für Anzahl Geräte 7
Anzahl der Teilungseinheiten 0
Bemessungsdauerstrom Iu 16 A
Ausführung des elektrischen Anschlusses Stift
Isoliert false
Bemessungsstoßspannung 6 kV
Geeignet für Geräte mit N-Leiter true
Geeignet für Geräte mit Hilfsschalter true

Power System Modul Stromschiene mit 2Das modulare System ermöglicht eine Grund-ausstattung für jedes Rack mit einer vertikalenTrägerschiene und dreiphasiger Einspeisung. ProTrägerschiene ist auch eine zweite Einspeisungvorgesehen, die es ermöglicht das System redundantaufzubauen. Durch die vertikale Trägerschiene könnendie Steckplätze über die ganze Schrankhöhe genutztund durch die zweite getrennte Einspeisung redundantversorgt werden. In die Trägerschiene könnenSteckdosenmodule eingerastet werden. Durch denberührungsgeschützten Aufbau der Stromschiene müssennicht alle Steckplätze mit Steckdosenmodulen versehenwerden. Steckdosenmodule sind in verschiedenenLänderausführungen verfügbar, z. B. Kaltgeräte IEC320C13, Schuko, F/B, CH, USA, UK. Alle Module sind inder Schiene gemischt einsetzbar. Pro 2m Schienekönnen 7 Steckdosenmodule eingesetzt werden. Dannsind mit IEC320 Modulen bis zu 42 Steckplätze C13verfügbar.Installation nach dem Plug &, Play System:Die Stromschiene kann mit dem Befestigungssatz7856.029 werkzeuglos in alle Rittal TS Racksnachgerüstet werden.Alternativ kann der universal Einbausatz 7856.011verwendet werden.Die Einspeisung erfolgt über zwei 5polige, jeweils 3mlange, Anschlusskabel mit offenen Enden und AEH.Alle Steckdosenmodule sind im laufenden Betrieb indie Schiene nachrüstbar.Technische Ausstattung:Dreiphasiger Aufbau mit max. 3x16A pro StromkreisZwei getrennte Stromkreise pro Trägerschiene. Derredundante Stromkreis 2 ist komplett potenzial-getrennt von Stromkreis 1. Durch die Steckrichtungder Steckdosenmodule kann gewählt werden, ob derStromkreis 1 oder der redundante Stromkreis 2verwendet eingesetzt werden soll. Steckdosenmodulekönnen im laufenden Betrieb nachgerüstet werden.Jedes Modul wahlweise mit / ohne integriertenSicherungsautomatTechnische Daten:Spannungsbereich dreiphasig 110V-400VAC 50/60Hz,Neutralleiter wird benötigt Max. Strom proEinspeisung: 3x16ATemperatur-Einsatzbereich: +5° C bis
