Rittal DK 7543000 Erdungsschiene 1000mm

Listenpreis
Art.-Nr.
2790562
EAN
4028177131835
Hersteller-Nr.
7543000
DEHA.-Nr.
0053972
eClass.-Nr.
27400605
Herstellerlink
Wunsch-Suchbegriff
Anzahl der Anschlüsse 20
Bemessungsstrom 200 A
Werkstoff sonstige
Stärke 5 mm
Montageart Aufbau

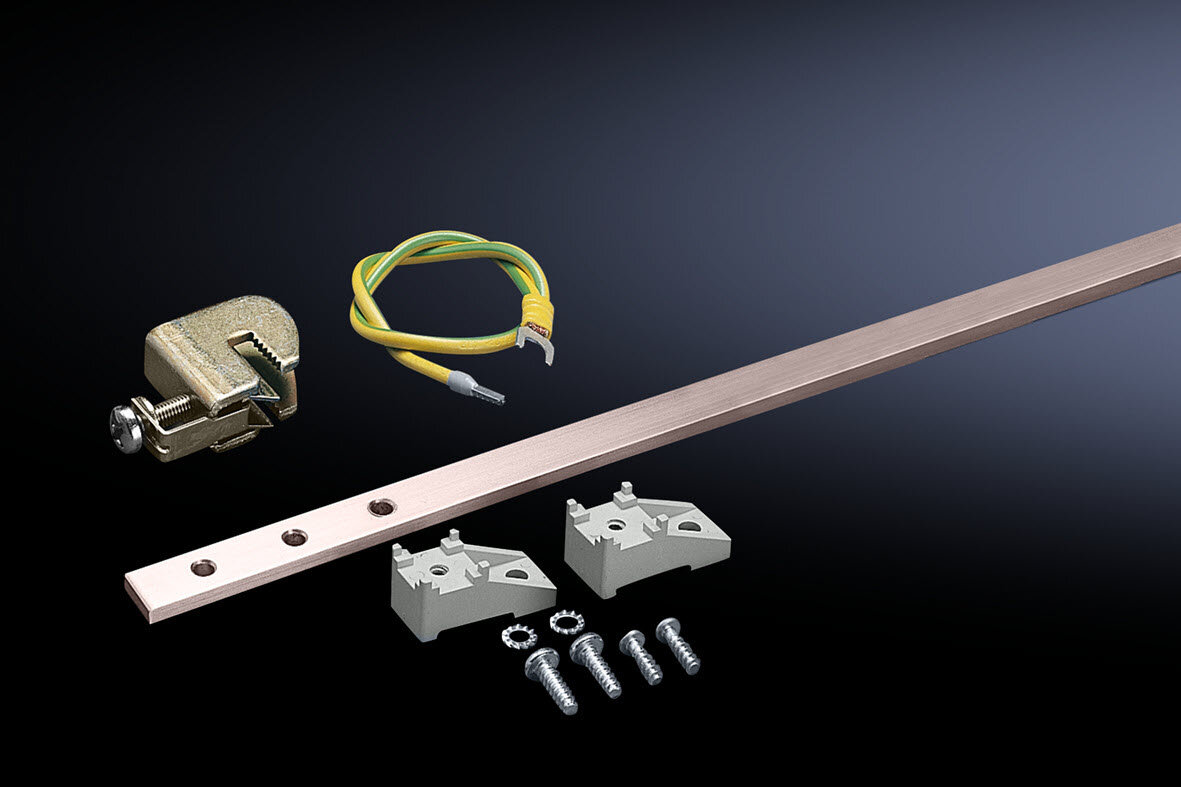

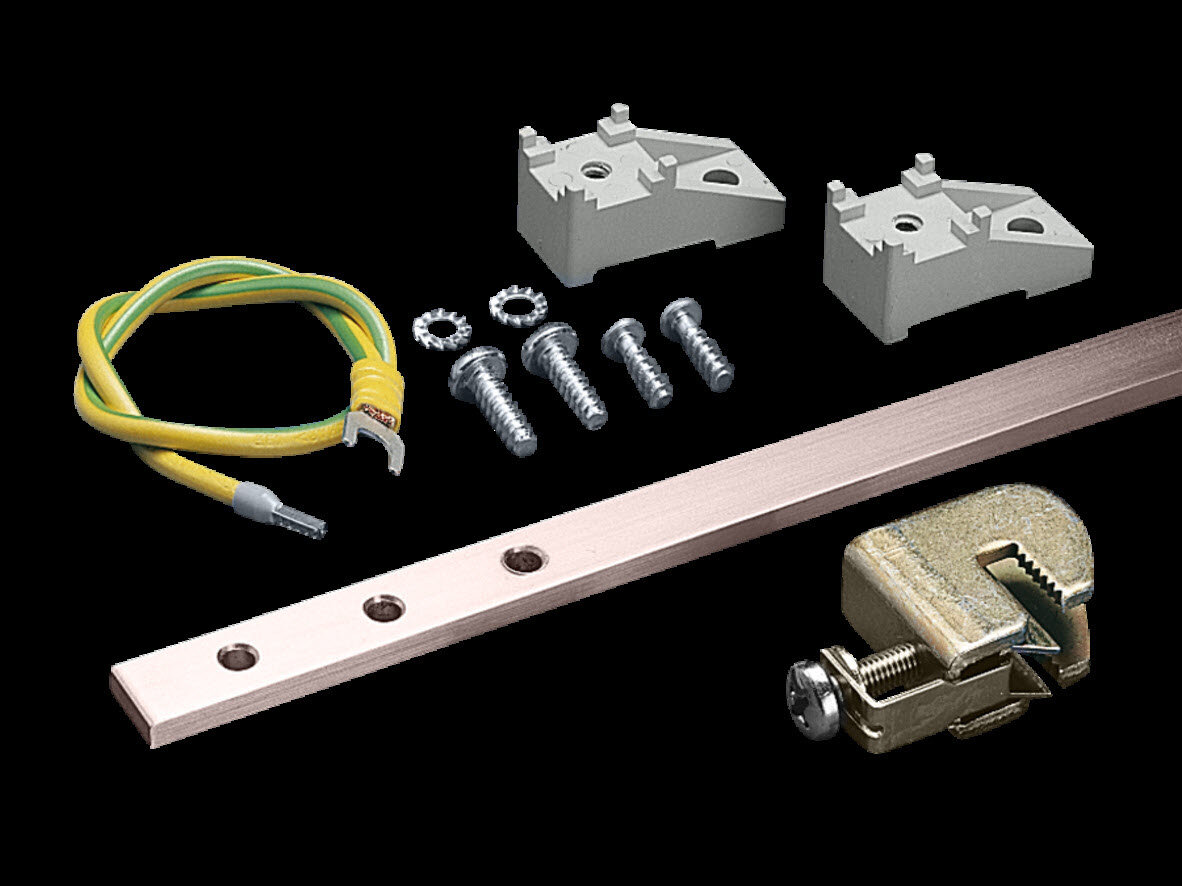

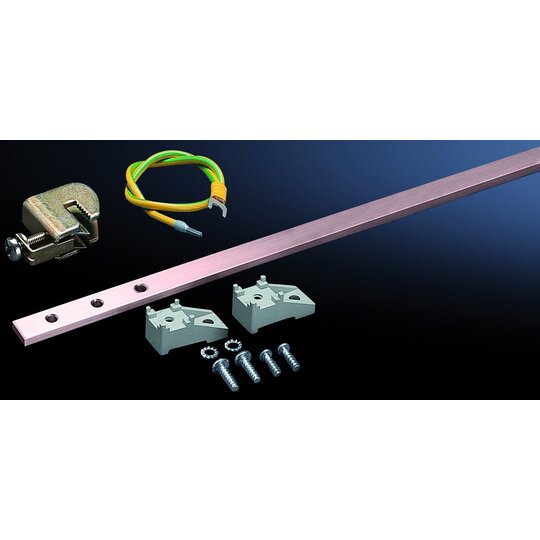

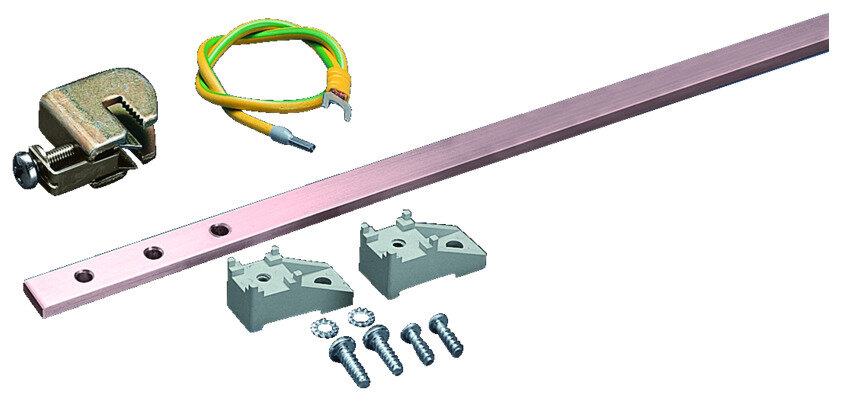

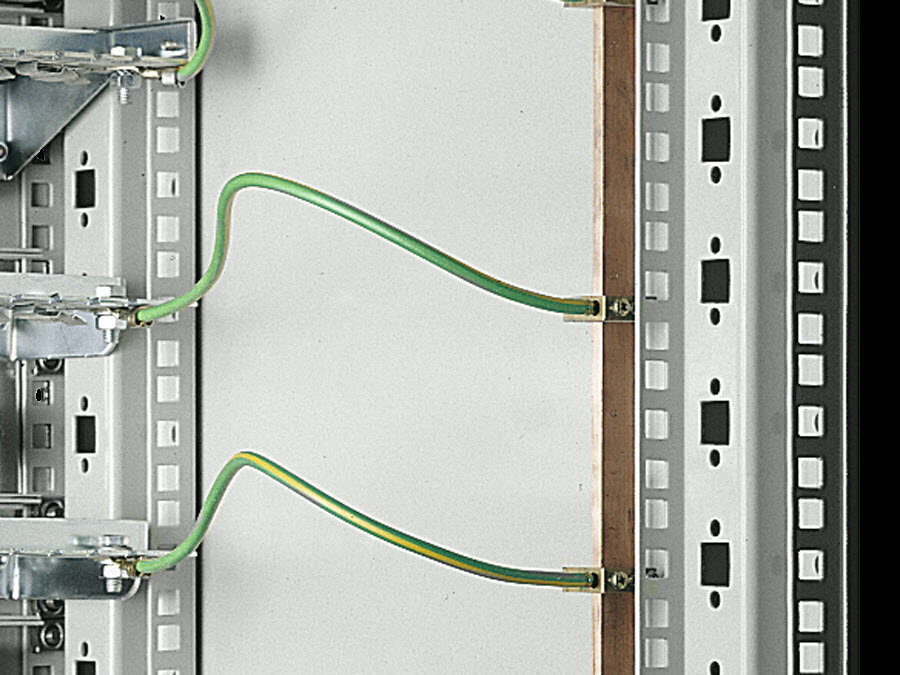

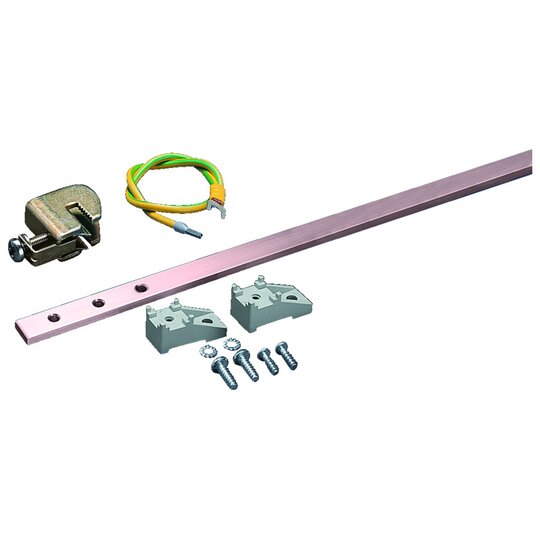

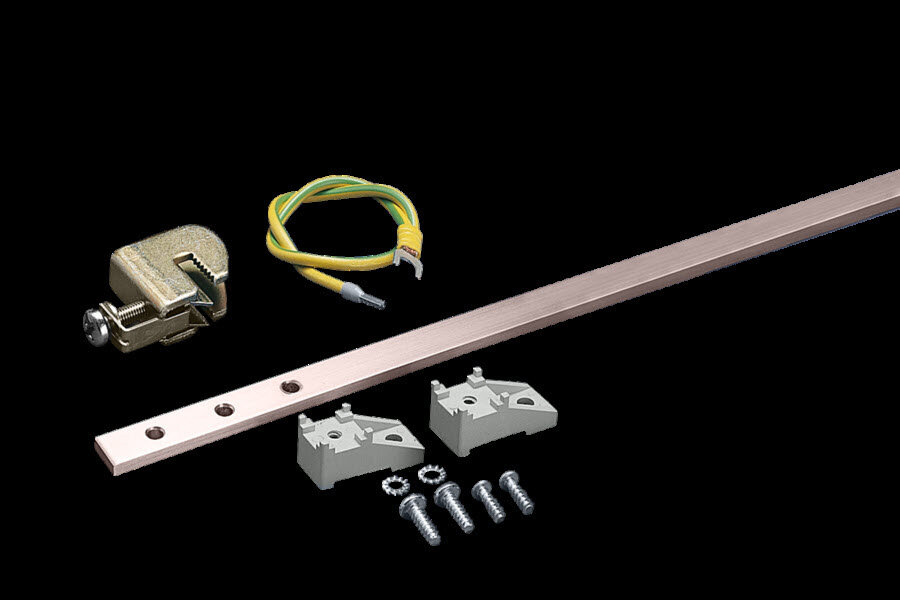

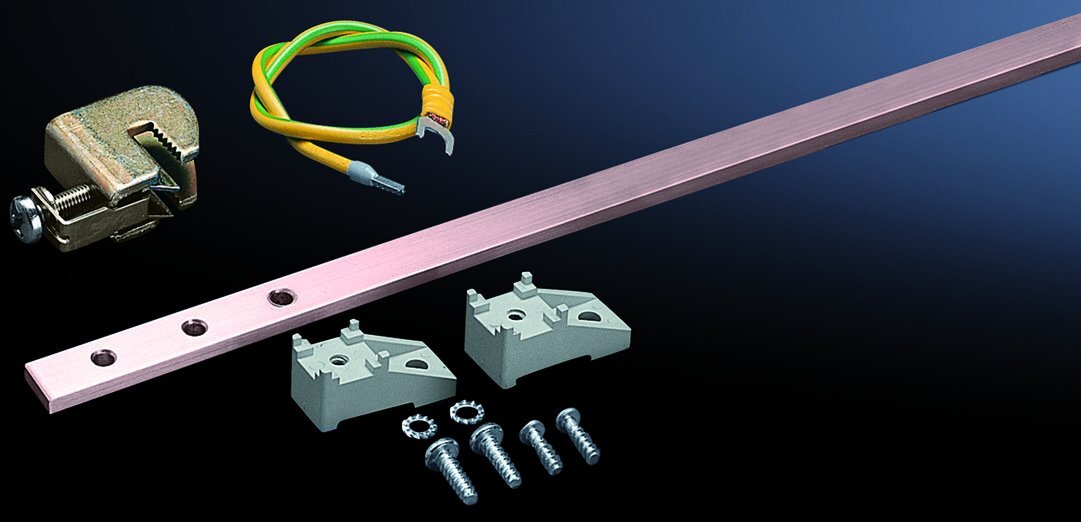

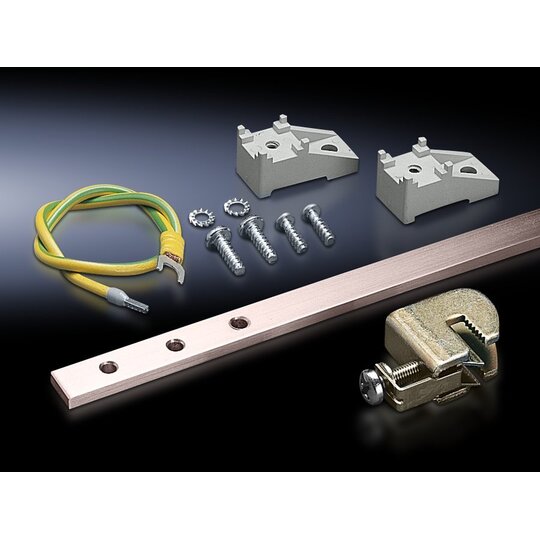

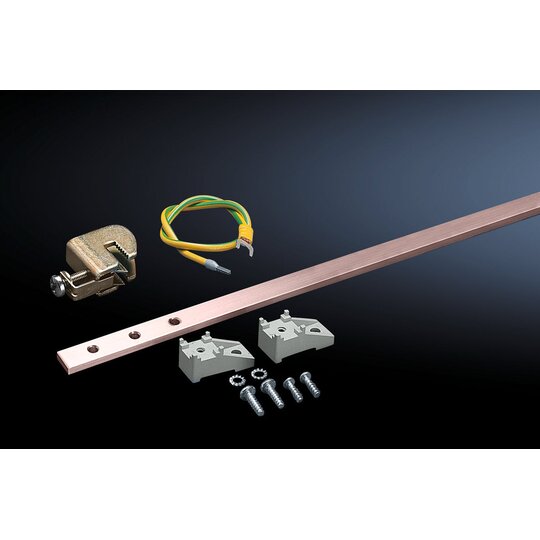

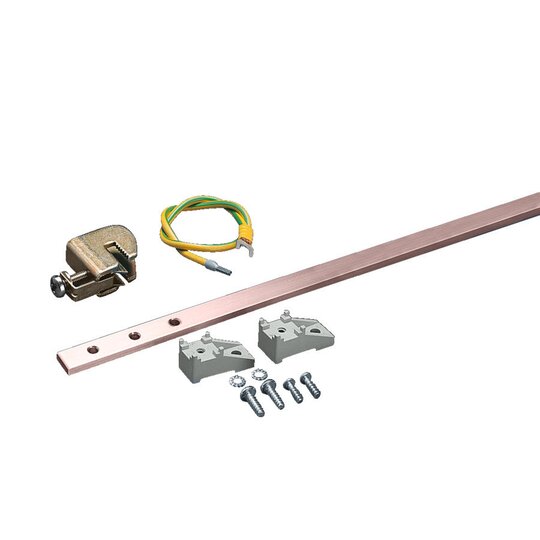

Erdungsschiene, vertikal, für TS, Lieferumfang: Erdungsschiene aus E-Cu 57 nach DIN EN 12 163, DIN EN 13 601, 15 x 5 mm, 16 Leiteranschlussklemmen 2,5 16 qmm, 15 Erdungsleitungen 6 qmm, L = 500 mm, Befestigungsmaterial, Beschreibung: Mit beiliegenden Erdungsleitern können die Kabelabfangbügel der Patch-Panel sternpunktförmig geerdet werden, Erdungsklemmen variabel verstellbar, Strombelastbarkeit der Schiene ca. 200 A., Die Montage am 25 mm DIN-Maßraster der Verteiler oder an den 482,6 mm (19')-Profilschienen ist leicht möglich. Mit den beigelegten Erdungsleitern können die Kabelabfangbügel der Patch-Panel sternpunktförmig geerdet werden. Die Erdungsklemmen sind variabel verstellbar. Strombelastbarkeit der Schiene ca. 200 A. Erdungsschiene für 1.200 mm hohe NetzwerkschränkeErdungsschiene für 1.200 mm hohe NetzwerkschränkeFür den vertikalen Einbau in 1.200 mm hohen Netzwerkschränken. DieErdungsschiene aus E-Cu 57 (15 x 5 mm) nach DIN1759, DIN 40 500 wird an den 482,6 mm (19",)-Profilschienen oder am 25 mmDIN 43 660 Maßraster befestigt. Die Kabelabfangbügelder Patch-Panels werden mit Leiteranschlußklemmen 1-6 mm² und 500 mmlangen Erdungsleitungen 6 mm² sternpunktförmiggeerdet. Die Erdungsklemmen sind variabel verstellbar. DieStrombelastbarkeit der Erdungsschiene beträgt 200 A.Für Netzwerkschränke H: 1.200 mmLänge der Erdungsschiene: 945 mm

dri151407200.pdf

Montageanleitung

Download (Stand: 13.08.2022)

Produktdatenblatt

Download (Stand: 13.08.2022)

Produktdatenblatt

Download (Stand: 13.08.2022)
