Rittal DK 7111224 Kabelsprosse 4HE 1=4 f.482,6mm (19z)Systemlochung
1 VPE

Listenpreis
Art.-Nr.
2802525
EAN
4028177550377
Hersteller-Nr.
7111224
DEHA.-Nr.
2899769
eClass.-Nr.
27400604
Herstellerlink
Wunsch-Suchbegriff
Ausführung sonstige
Werkstoff Metall
482,6 mm (19 Zoll)-Montage true
Anzahl der Höheneinheiten (HE) 4

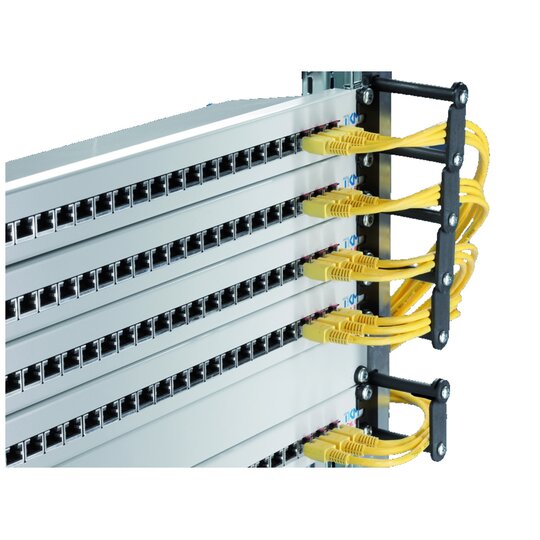

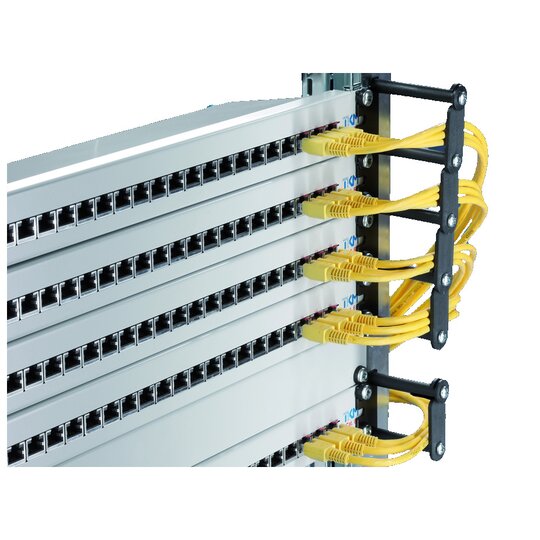

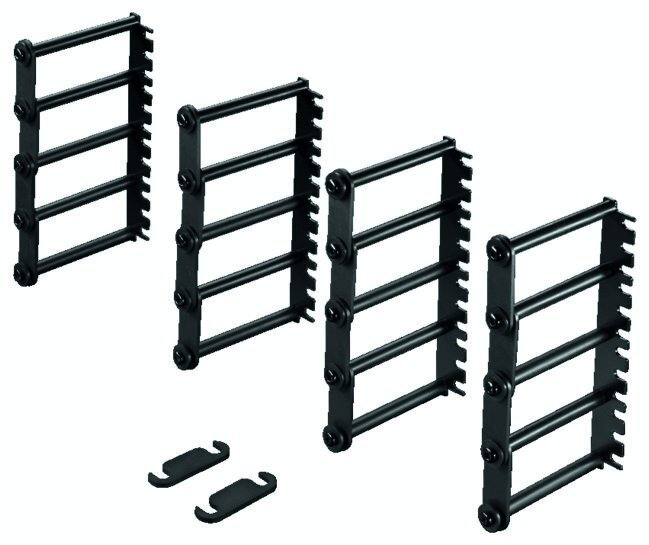

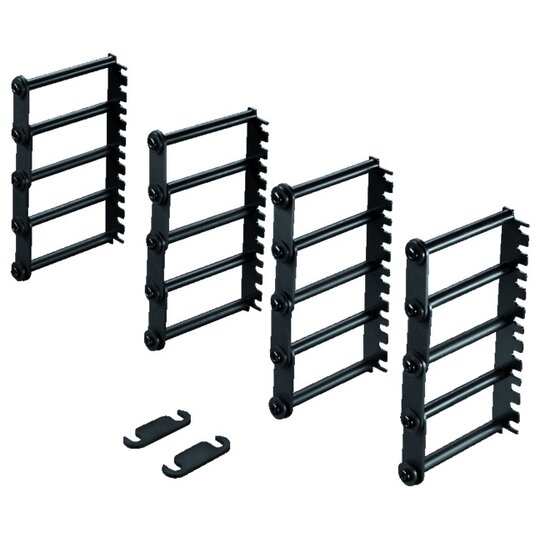

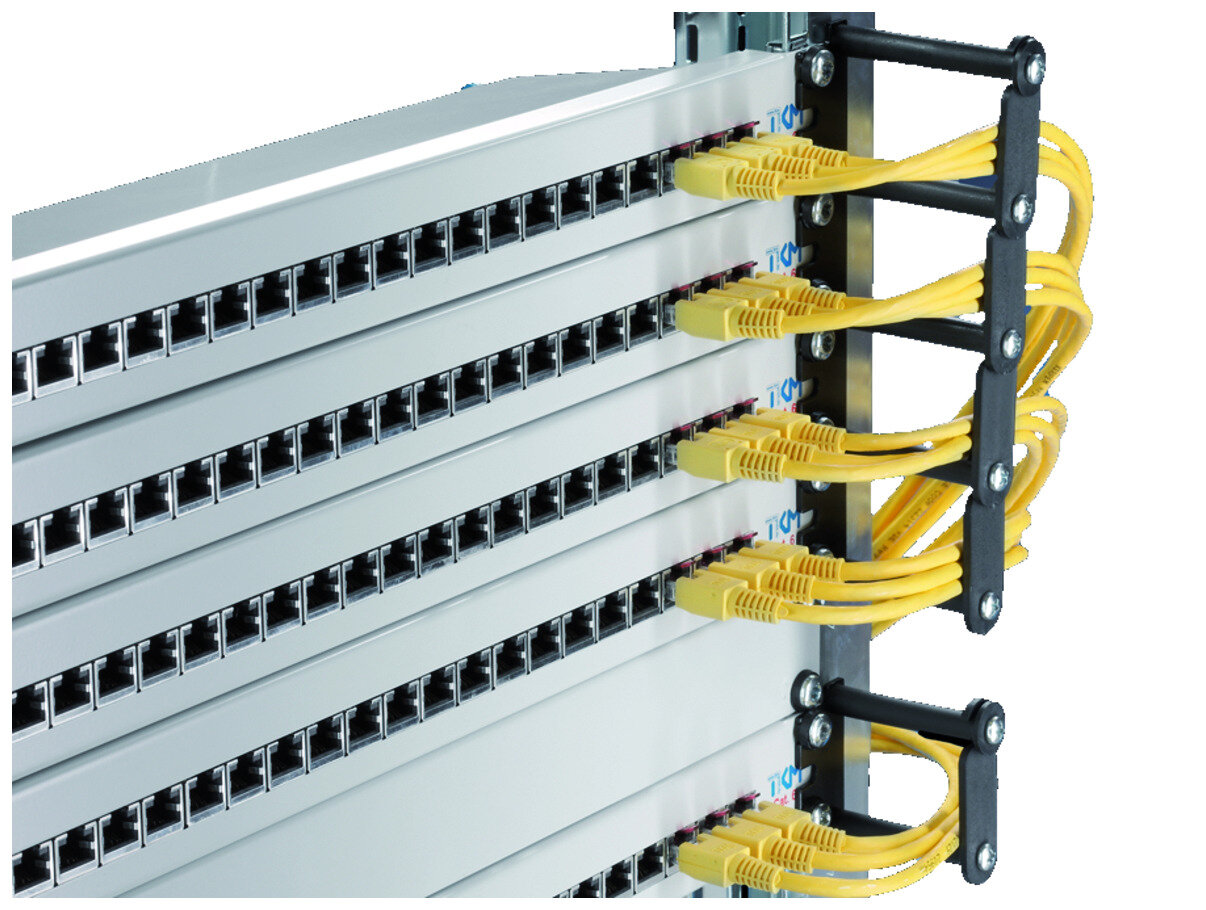

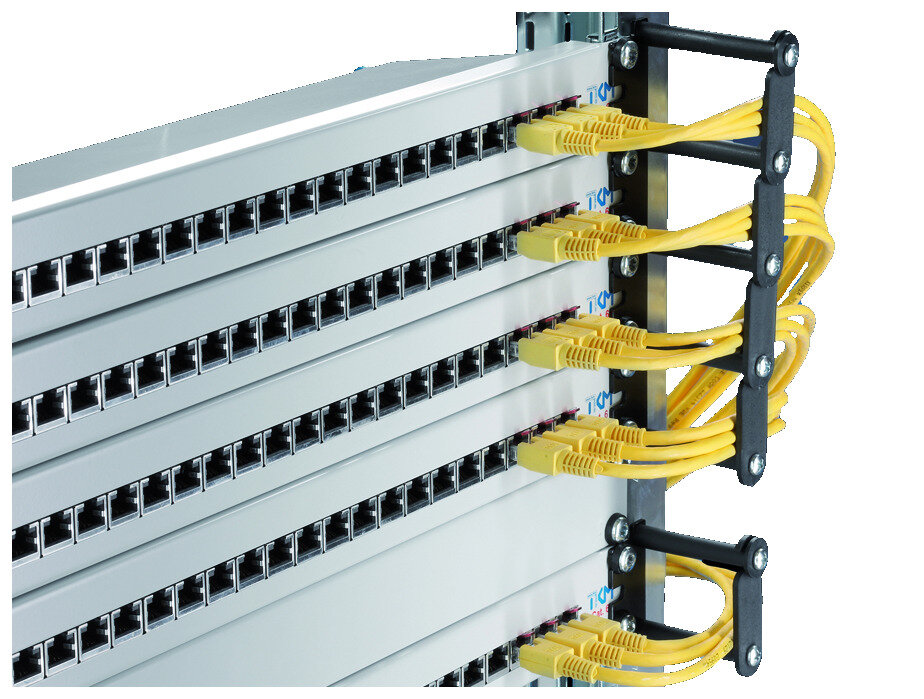

Kabelsprosse für 482,6 mm (19",)Systemlochung,4 HE4 HE Kabelsprossenelement mit 4 x 1 HEEinzelsprossen, zur horizontalen Kabelführung direktan der 482,6 mm (19",)Verteilerebene. Durch ihreoffene Befestigungslochung lassen sich dieSprossenelemente jederzeit , auch im Nachhinein,an der 482,6 mm (19",)Systemlochung derMontageebene aufschieben und mit den vorhandenen Befestigungsschraubender Einbaukomponenten fixieren.Eine Erweiterung bestehender Einheiten durch Anreihungmittels Verbindungskamm ist möglich.Der Verbindungskamm wird hierzu zwischen zweiSprossenelementen aufgesteckt und verbindet so dieElemente indem er eine zus. Führungskammer zwischenden Sprossenelementen bildet.Die zur Anreihung benötigten Verbindungskämme sindjeweils im Lieferumfang der Einheiten enthalten. DieEinzelsprosse besitzt eine Höhe von ca. einerHöheneinheit (44,45 mm) und ermöglich so die HEbezogene Kabelführung ganzer Kabelstränge. Jedeeinzelne Kabelsprosse lässt sich selektiv, unabhängigder Anderen öffnen und mittels eines Drehriegelswieder verschließen. Sie ermöglicht so die einfacheStrukturierung der Verkabelung sowie eine flexibleVeränderung derselben Trägerelement Stahlblech,lackiert Kabelführungssprossen , Verbindungskämme ,Drehriegel, Kunststoff

dri141403500.pdf

Montageanleitung

Download (Stand: 24.09.2022)

Produktdatenblatt

Download (Stand: 24.09.2022)

Produktdatenblatt

Download (Stand: 24.09.2022)
