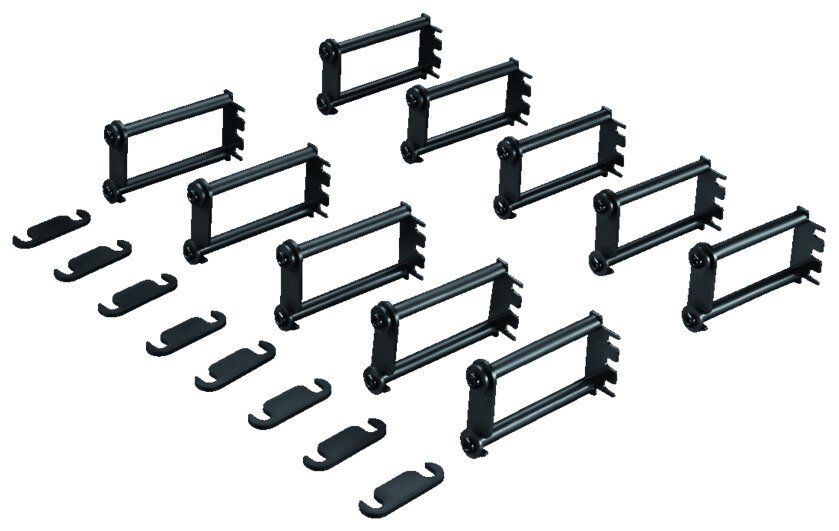

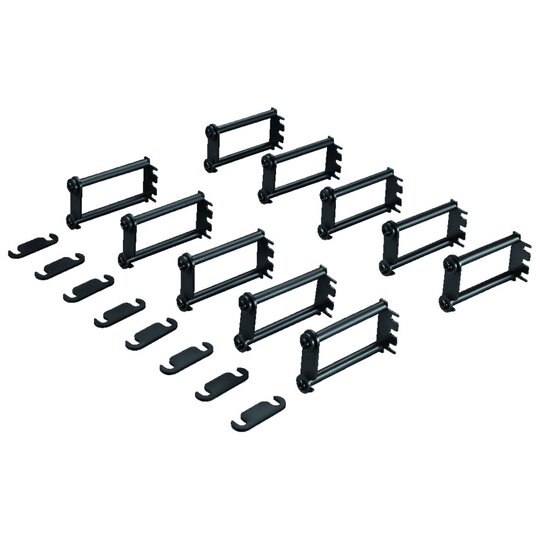

Rittal DK 7111214 Kabelsprosse 1HE 1=10 f.482,6mm (19z)Systemlochung
1 Stück

Listenpreis
Art.-Nr.
2802498
EAN
4028177550360
Hersteller-Nr.
7111214
DEHA.-Nr.
2899768
eClass.-Nr.
27400604
Herstellerlink
Wunsch-Suchbegriff
Ausführung sonstige
Werkstoff Metall
482,6 mm (19 Zoll)-Montage true
Anzahl der Höheneinheiten (HE) 1

Achtung. Bitte verwenden Sie als Bestelleinheit PKm Nachhinein,an der 482,6 mm (19",)-Systemlochung derMontageebene aufschieben und mit den vorhandenen Befestigungsschraubender Einbaukomponenten fixieren.Eine Erweiterung bestehender Einheiten durch Anreihungmittels Verbindungskamm ist möglich. Der Verbindungskammwird hierzu zwischen zwei Sprossenelementen aufgestecktund verbindet so die Elemente indem er eine zus.Führungskammer zwischen den Sprossenelementen bildet.Die zur Anreihung benötigten Verbindungskämme sindjeweils im Lieferumfang der Einheiten enthalten. DieEinzelsprosse besitzt eine Höhe von ca. einerHöheneinheit (44,45 mm) und ermöglich so die HEbezogene Kabelführung ganzer Kabelstränge. Jedeeinzelne Kabelsprosse lässt sich selektiv, unabhängigder Anderen öffnen und mittels eines Drehriegelswieder verschließen. Sie ermöglicht so die einfacheStrukturierung der Verkabelung sowie eine flexibleVeränderung derselben Trägerelement Stahlblech,lackiert Kabelführungssprossen , Verbindungskämme ,Drehriegel, Kunststoff

dri141403500.pdf

Montageanleitung

Download (Stand: 19.11.2022)

Deeplink

Download (Stand: 19.11.2022)
