METZ CONNECT · SMART-METER-KUPPLUNGEN
Datenverkabelung im Zählerschrank einfach verbinden
Flexible Datenverbindungen für moderne Zähleranlagen: Entdecken Sie die Smart-Meter-Kupplungen und passenden Patchkabel von METZ CONNECT.
Aufschnappen. Verbinden. Platz sinnvoll nutzen.
Die Kupplungen verbinden Datenleitungen zwischen Kommunikationsgeräten in Smart-Meter-Systemen. Sie eignen sich für den Raum für Zähler (RfZ), den Abschlusspunkt Zählerplatz (APZ) und den anlagenseitigen Anschlussraum (AAR).

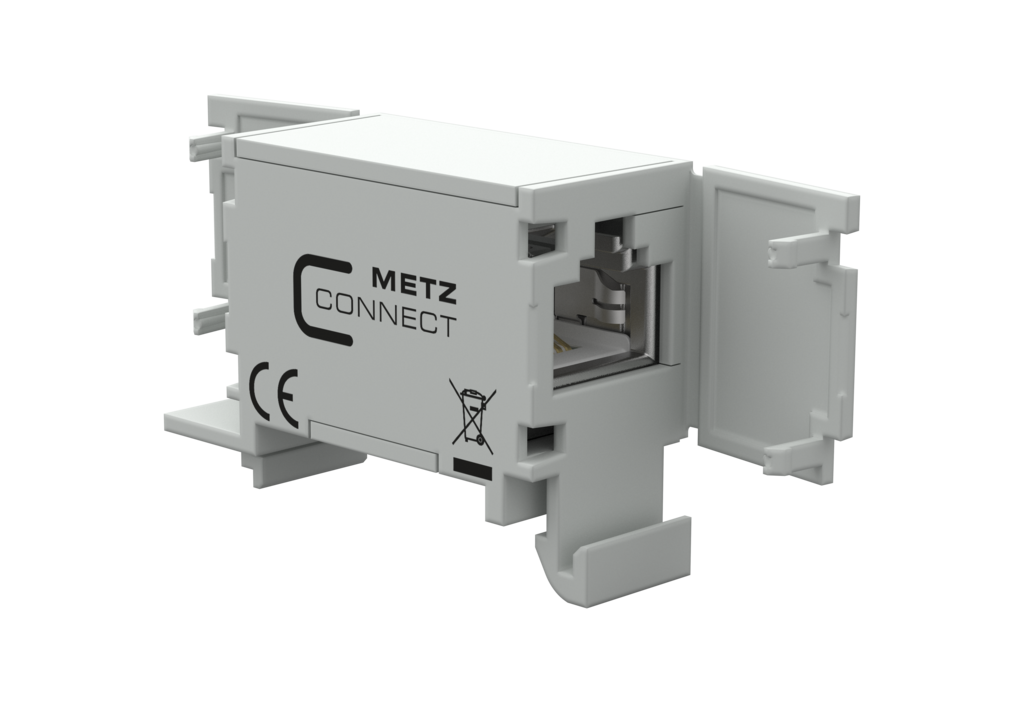

Je nach Anwendung stehen geschirmte und ungeschirmte RJ45-Ausführungen sowie eine ungeschirmte RJ12-Kupplung zur Wahl. Staubschutzklappen schützen unbelegte Anschlüsse.
Zwei Montagearten. Flexibel im Zählerschrank.
Das universelle Befestigungssystem ermöglicht die Montage auf Tragschiene und Zählerkreuz. Glasfaserverstärktes Material unterstützt den zuverlässigen Halt auf der Tragschiene.

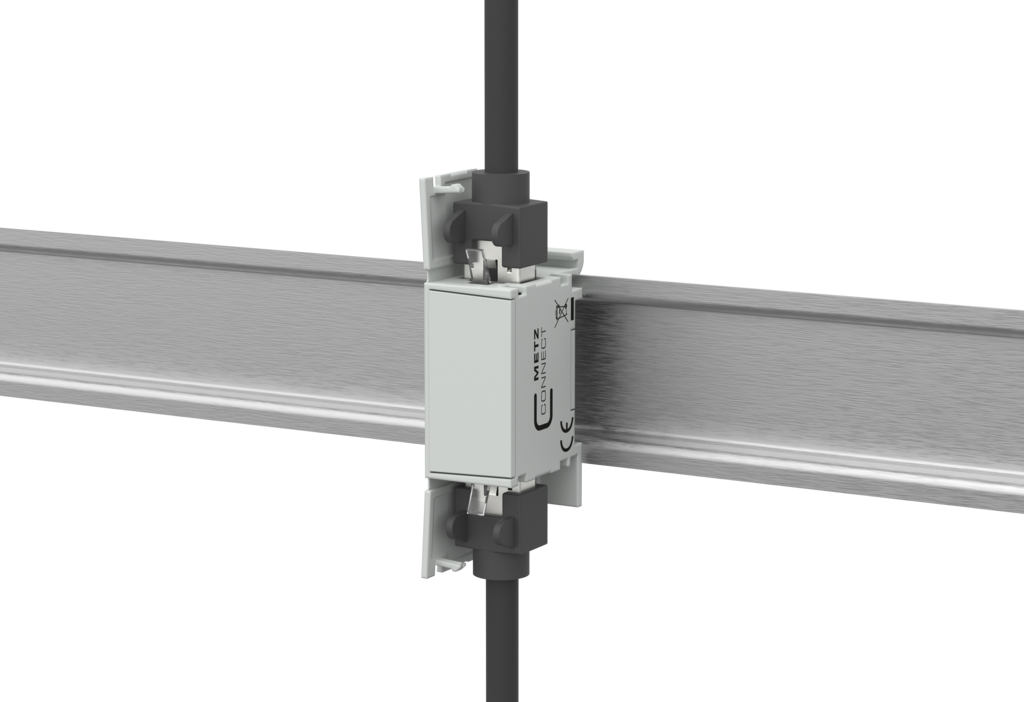

Für die Integration in die vorhandene Tragschieneninstallation.

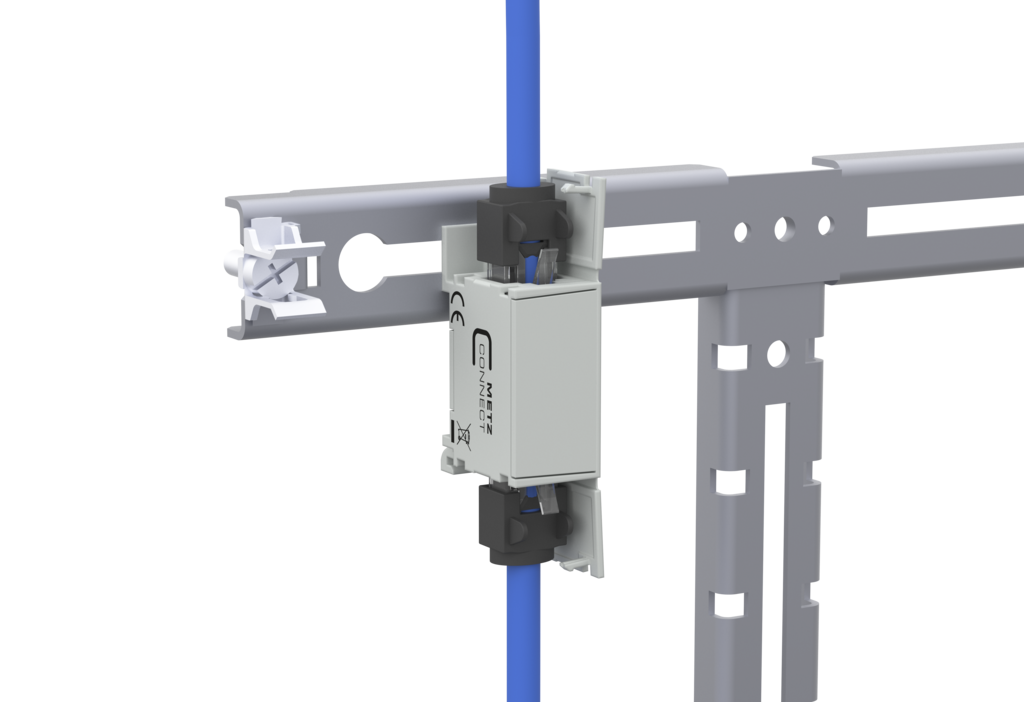

Für die Befestigung direkt am Zählerkreuz.
Drei Ausführungen für Ihre Anwendung
RJ45/RJ45 · geschirmt
Cat. 6A für geschirmte Datenverbindungen.
Art.-Nr.: 9240309
RJ45/RJ45 · ungeschirmt
Cat. 6A für ungeschirmte Datenverbindungen.
Art.-Nr.: 9240313
RJ12/RJ12 · ungeschirmt
Cat. 3 für Anwendungen mit RJ12-Schnittstelle.
Art-Nr.: 9240312
Kompakt geplant. Passend eingebaut.
Gemeinsame Merkmale der drei Kupplungsvarianten:
- Abmessungen: 32,3 × 46,9 × 17,8 mm
- Schutzart IP20
- Gehäusematerial PA66
- Mindestens 750 Steckzyklen
- Bemessungsstoßspannung: 4 kV

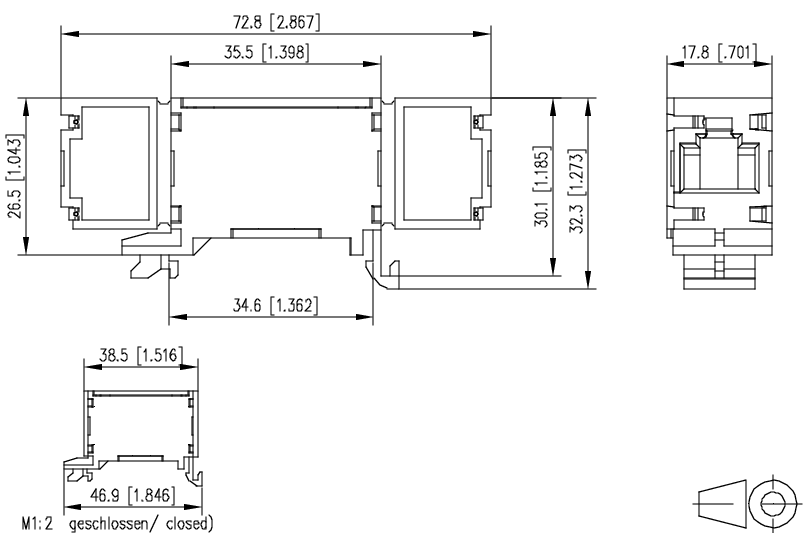

Die Zeichnung zeigt die Ausführung 140120APZ-E mit geöffneten Klappen sowie die geschlossene Einbautiefe. Für die Montage ist der zusätzliche Platzbedarf der Stecker und Leitungen zu berücksichtigen.
Passende Patchkabel mit 6-kV-Prüfung
Zum System gehören Patchkabel, bei denen das gesamte konfektionierte Kabel mit 6 kV Stoßspannung geprüft wurde. Das Sortiment umfasst unterschiedliche Längen für die Planung Ihrer Datenverbindungen.
Flex500 Outdoor · schwarz
Längen: 0,5 / 1 / 2 / 3 / 5 / 10 / 20 m.
Beispiel 1 m: 13084F1000-E
Blau/schwarz
Längen: 1 / 2 / 3 / 5 m.
Beispiel 1 m: 13084APZ10-E
Gut zu unterscheiden: Die 4-kV-Angabe gilt für die Kupplungen. Die 6-kV-Prüfung bezieht sich auf die passenden Patchkabel.
Alle Varianten und Details im Überblick
Die Produktbroschüre enthält die vollständige Artikelübersicht, technische Daten und weitere Informationen zum Smart-Meter-System.
Smart-Meter-Broschüre öffnen (PDF)Welche Verbindung passt zu Ihrer Zähleranlage?
Wir unterstützen Sie bei der Auswahl der passenden Smart-Meter-Kupplungen und Patchkabel. Sprechen Sie mit unserer Fachberatung.
