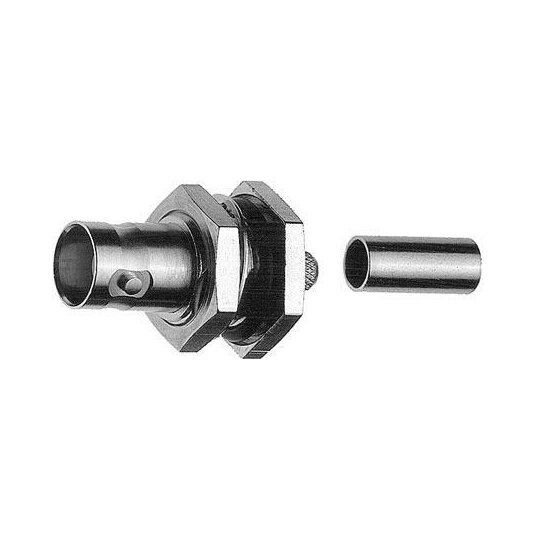

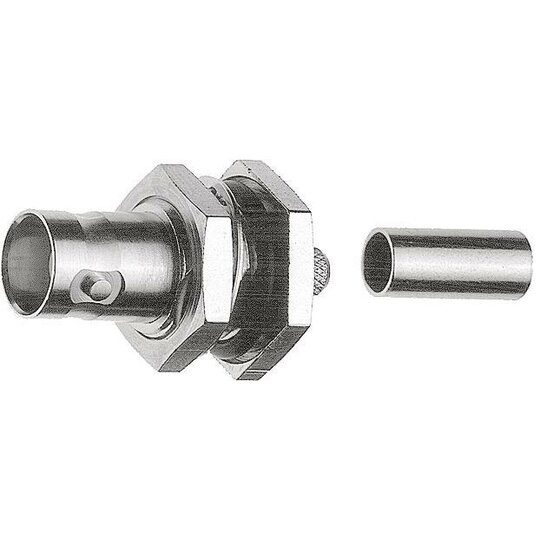

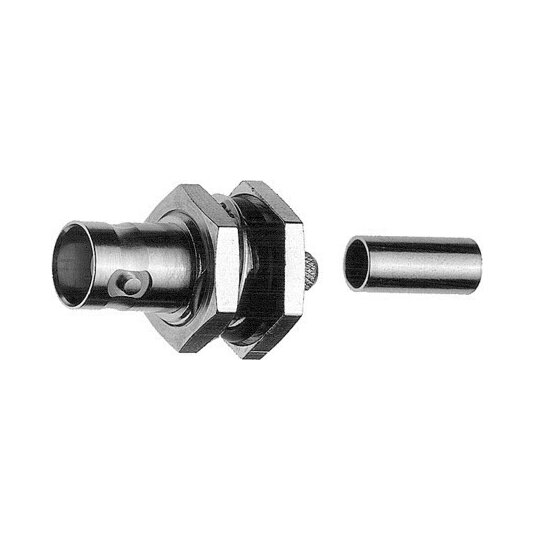

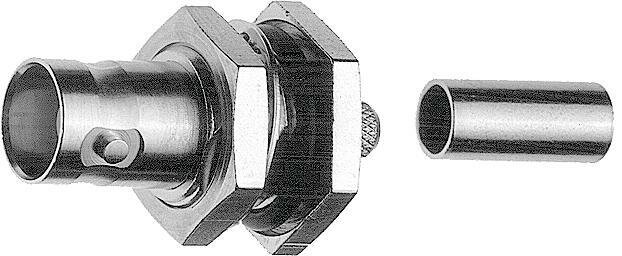

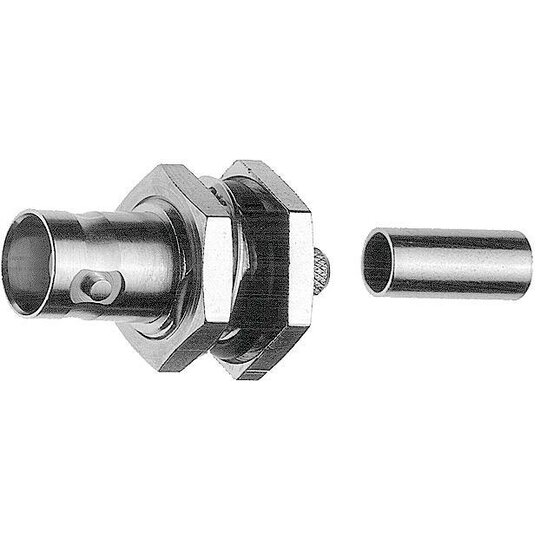

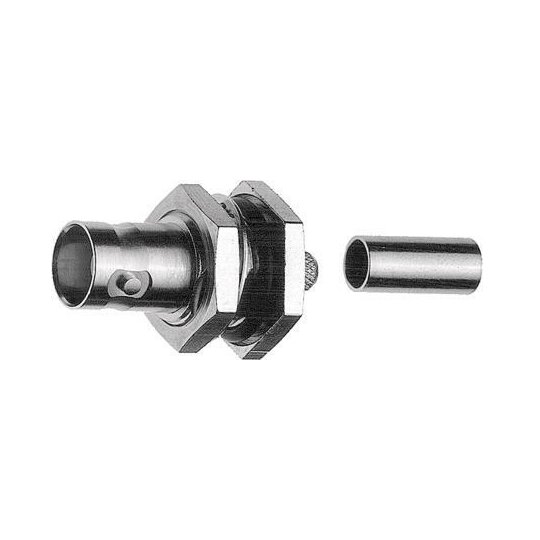

TEGA 100023543 BNC-Kabeleinbaubuchse Cr/Cr 75Ohm G13 (0.4/2.5) G50

Listenpreis
Art.-Nr.
9211033
EAN
4018359208820
Hersteller-Nr.
100023543
DEHA.-Nr.
1798315
eClass.-Nr.
27440310
Herstellerlink
Wunsch-Suchbegriff
Ausführung Buchse (Jack)
Steckverbindertyp BNC
Winkelstecker false
Kontaktausführung weiblich (female)
Anschlussart Crimp/Crimp
Kabeltyp sonstige
Impedanz 75 Ohm
Isolierter Einbau false

Anmerkungen: crimp/crimpMontage: A1104Z: 75 ?Crimpeinsatz: N01003L1274Kabelgruppe, Kabel: G13 (0.4/2.5) *), G50 (0.45/2.0-3.4)Einbaumaß: Z04G13: 0.4/2.5, 2YCY 0.4/2.5-3.8, HF 2172, TELASS 50G50: 02Y(ST)CH 0.45/2.0-3.4, 02Y(ST)CY 0.45/2.0-3.4, 02YS(ST)CH 0.45/2.0-3.4, 02YS(ST)CY 0.45/2.0-3.4Ohne Kabelgruppe: 2.5C-2V, NCX1 391300 0.53/2.45-3.6 Anmerkungen: crimp/crimpMontage: A1104Z: 75 ?Crimpeinsatz: N01003L1274Kabelgruppe, Kabel: G13 (0.4/2.5) *), G50 (0.45/2.0-3.4)Einbaumaß: Z004G13: 0.4/2.5, 2YCY 0.4/2.5-3.8, HF 2172, TELASS 50G50: 02Y(ST)CH 0.45/2.0-3.4, 02Y(ST)CY 0.45/2.0-3.4, 02YS(ST)CH 0.45/2.0-3.4, 02YS(ST)CY 0.45/2.0-3.4Ohne Kabelgruppe: 2.5C-2V, NCX1 391300 0.53/2.45-3.6

A1100RP.pdf

Montageanleitung

Download (Stand: 27.06.2022)

J01003A0035KP.pdf

Produktdatenblatt

Download (Stand: 27.06.2022)

T00100Z0004RP.pdf

Sonstige

Download (Stand: 27.06.2022)

Deeplink Produktseite

Download (Stand: 27.06.2022)

Deeplink REACH

Download (Stand: 27.06.2022)
