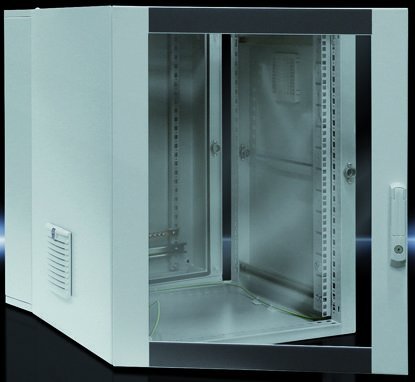

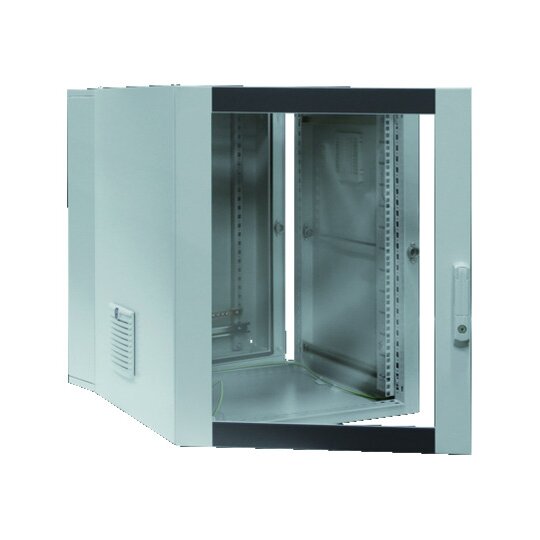

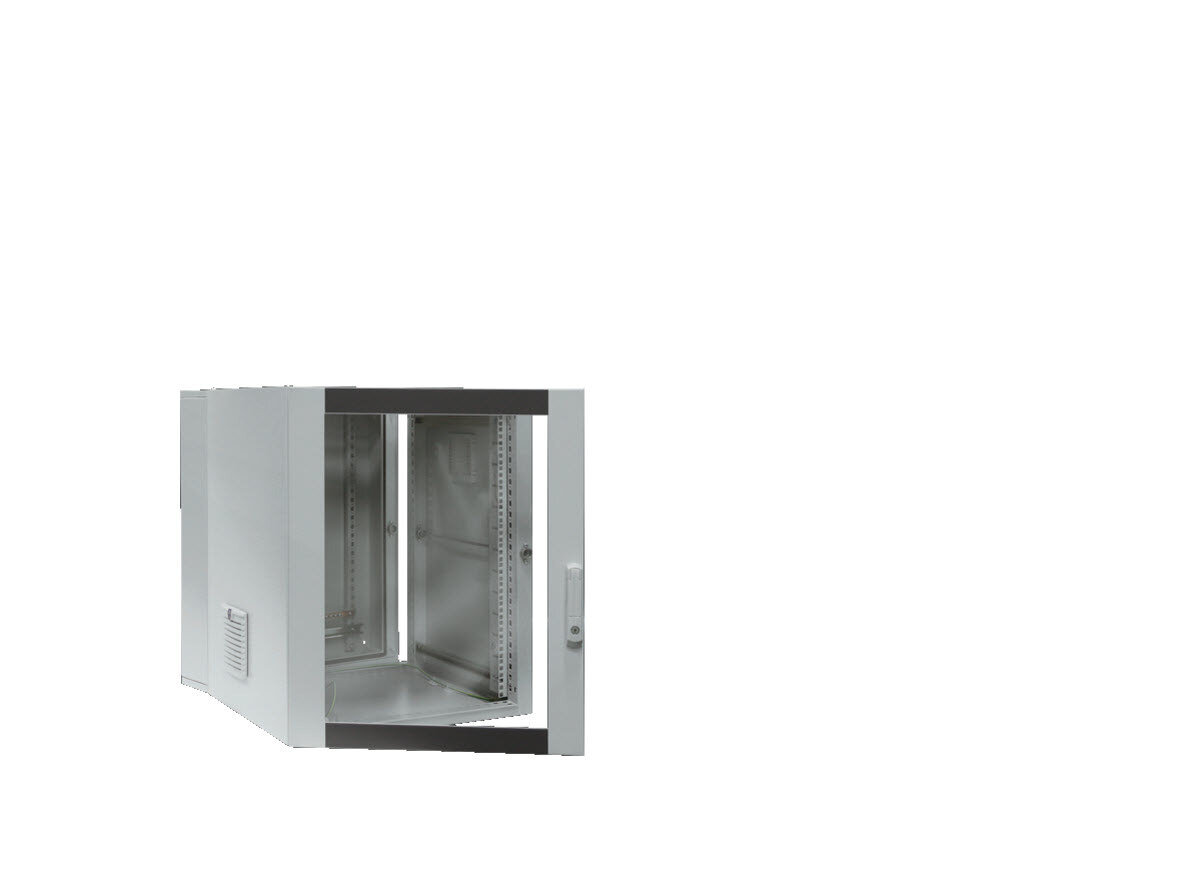

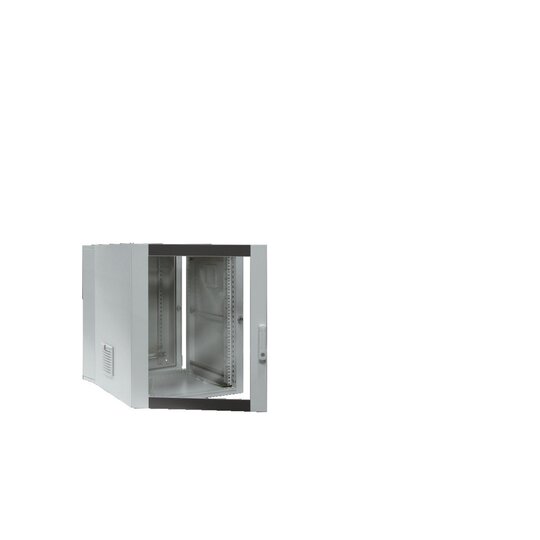

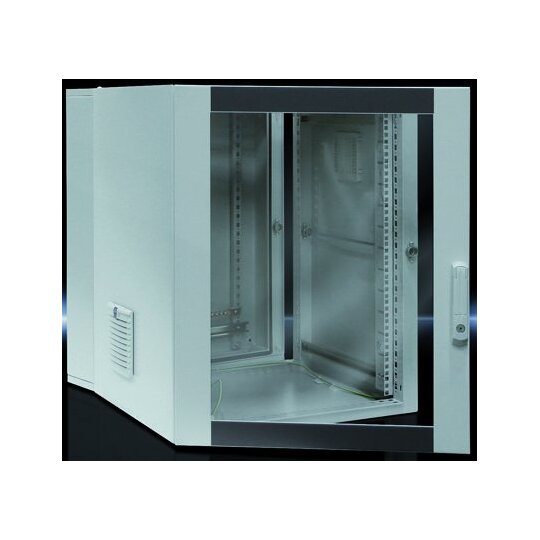

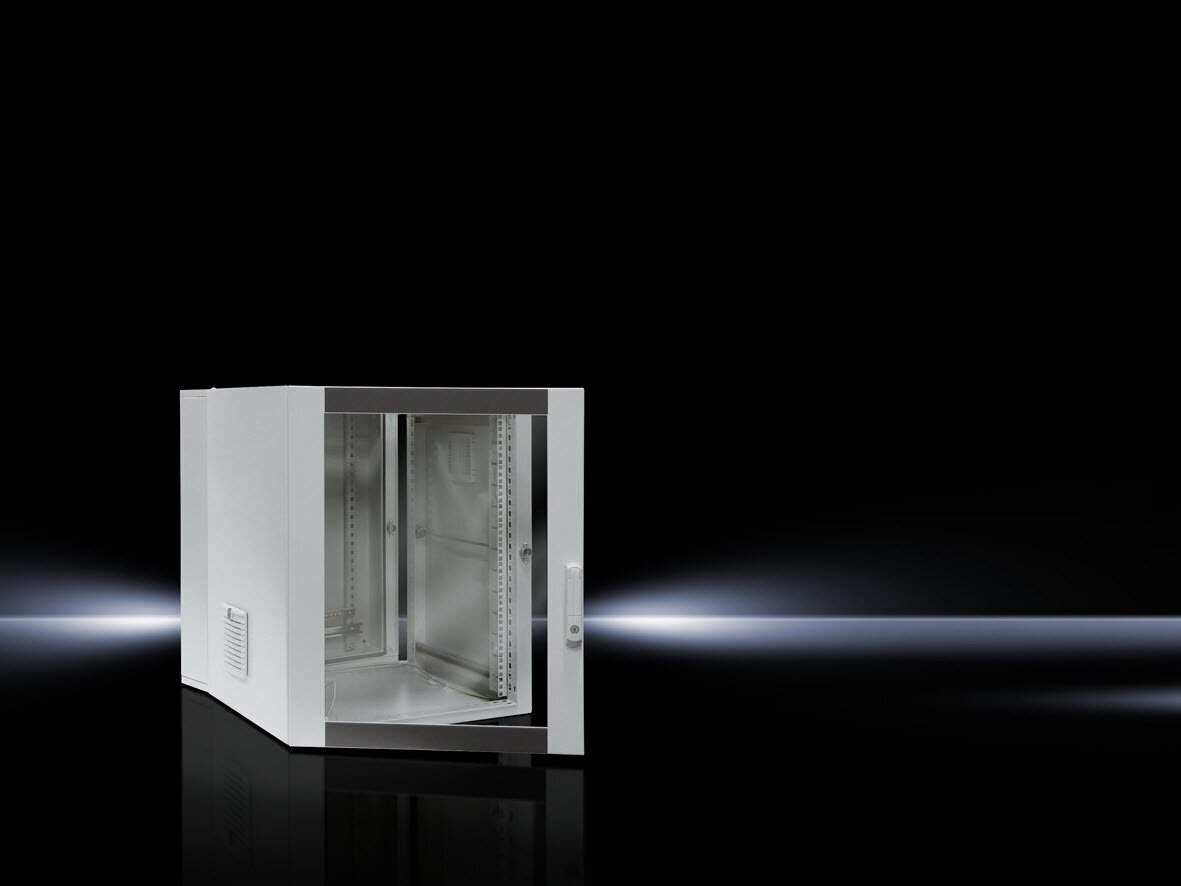

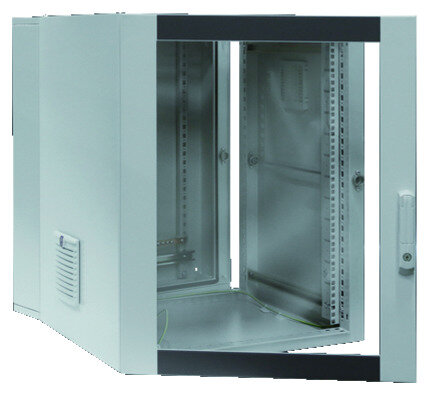

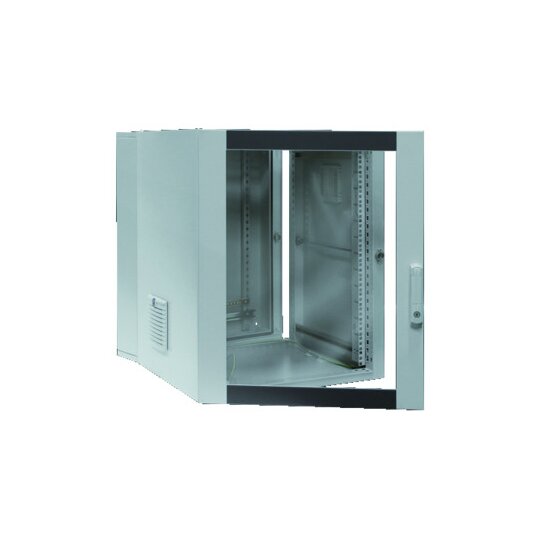

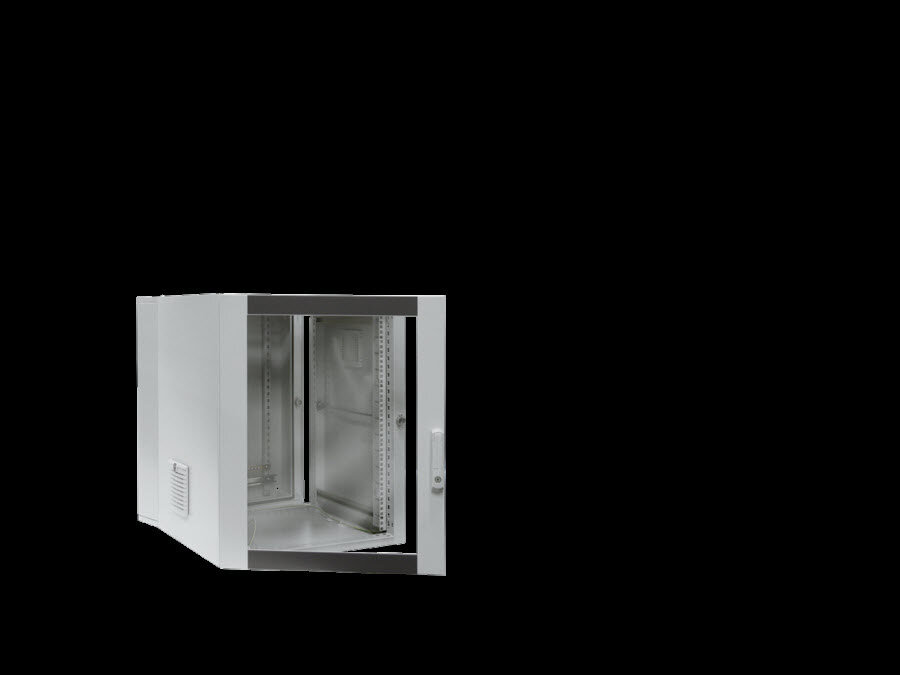

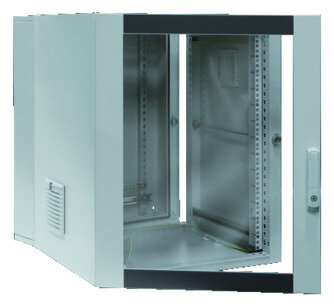

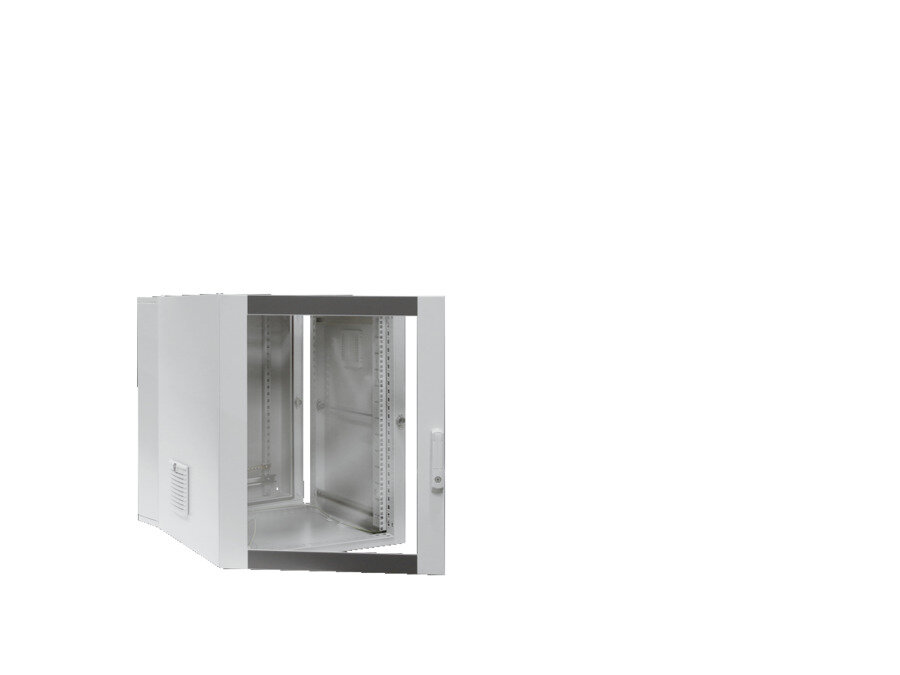

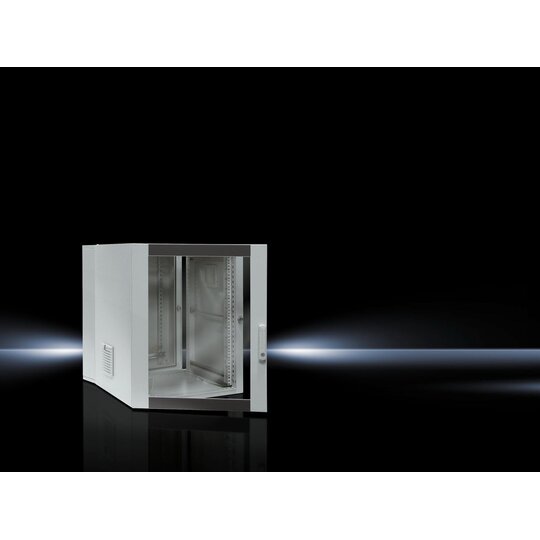

Rittal DK 7715535 Wandgehäuse Basis EL 3tlg vormontiert Tiefe 673mm
1 Stück

Listenpreis
Art.-Nr.
2802465
EAN
4028177551022
Hersteller-Nr.
7715535
DEHA.-Nr.
2899822
eClass.-Nr.
27180101
Herstellerlink
Wunsch-Suchbegriff
Breite 600 mm
Höhe 746 mm
Tiefe 673 mm
Werkstoff Stahl
Werkstoffgüte sonstige
Ausführung der Oberfläche pulverbeschichtet
Farbe grau
Mit Montageplatte false
Montageplatte tiefenverstellbar false
Anzahl der Schlösser 1
Bodenaufstellung möglich false
Wandbefestigung möglich true
Wandeinbau false
Mastbefestigung false
Anreihbar false
Anzahl der Türen 1
Geeignet für metrische Montage false
Geeignet für Außenaufstellung false
Schrägdach false
EMV-Ausführung false
Mit Sichttür true
Mit Lüftungstür false
Mit rückseitiger Tür false
Schlagfestigkeit IK08
Schutzart (IP) sonstige

Wandgehäuse EL, 3-teilig, vormontiert mit Profilschienen, tiefenvariabel, vormontiert, Farbe: grau, Lieferumfang: Wandteil, Schwenkteil mit 25 mm-Lochraster im Front- und Rückrahmen, Design-Sichttür, Wandteil: Flanschplatte geschlossen, oben,Wandteil: Flanschplatte mit Bürstenleiste, unten,Wandteil: 2 senkrechte Montageschienen,Wandteil: C-Profilschiene waagrecht, zur Kabelabfangung,Schwenkteil mit 2 19' Profilschienen, stufenlos tiefenvariabel,Schwenkteil: Austrittsfilter seitlich links und rechts,Erdungsschiene mit sternpunktförmiger Erdung,4 Wandbefestigungshalter 10 mm,Mini-Komfortgriff,Sicherheitsschließung 3524 E, Beschreibung: Wandgehäuse 3-teilig, vormontiert mit: Flanschplatte geschlossen, oben, mit Bürsteneinsatz unten, Montageschienen, C-Profilschiene, Austrittsfilter, Erdungsschiene, Wandbefestigungshalter, Wand- und Schwenkteil: Stahlblech, 1,5 mm,Sichtscheibe: Einscheiben-Sicherheitsglas, 3 mm, Pulverbeschichtet, Wandgehäuse mit optimaler Zugänglichkeit durch Schwenkteil.schlossener Flanschplatte, oben und unten.Belastbarkeit Schwenkteil: 75kgMaterial:Gehäuse:,,Stahlblech 1,5mmSichtscheibe: ESG 3mmOberflächenausführung:Elektrophorese tauchgrundiert, lackiert,Gehäuse RAL 7035, Sichttür RAL 7035/7015Abmessungen (B x H x T):600 x 746 x 673 mm (15 HE)
