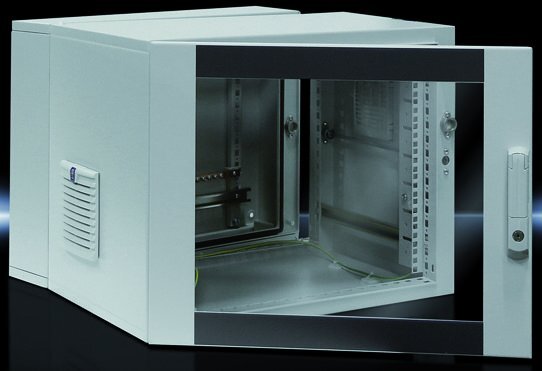

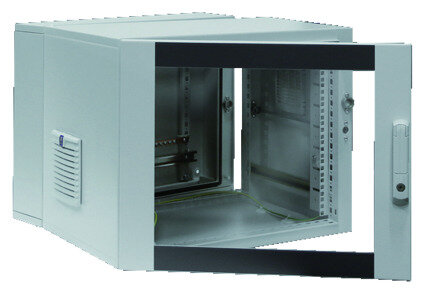

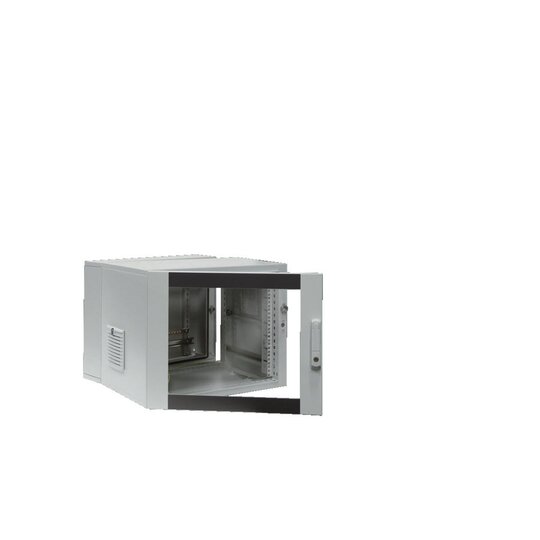

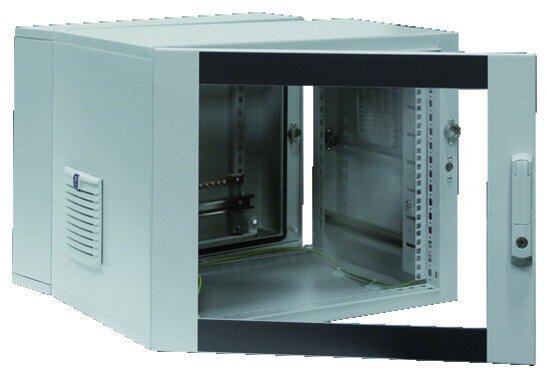

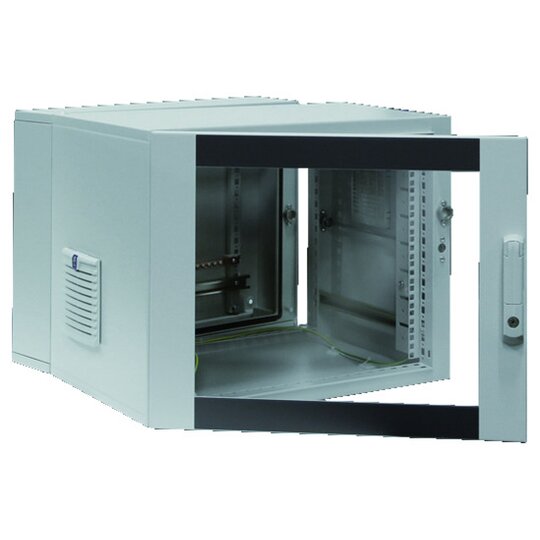

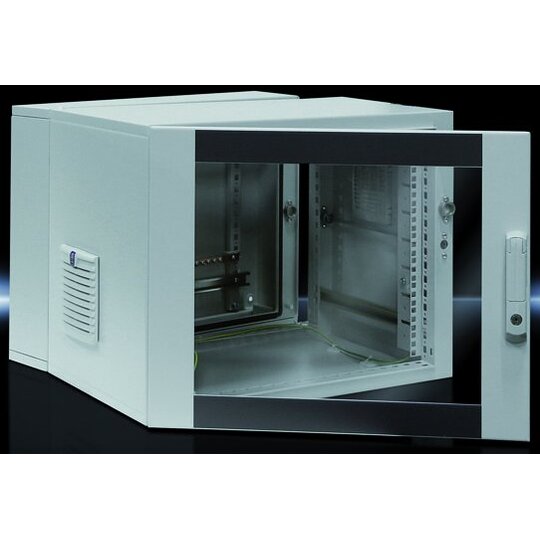

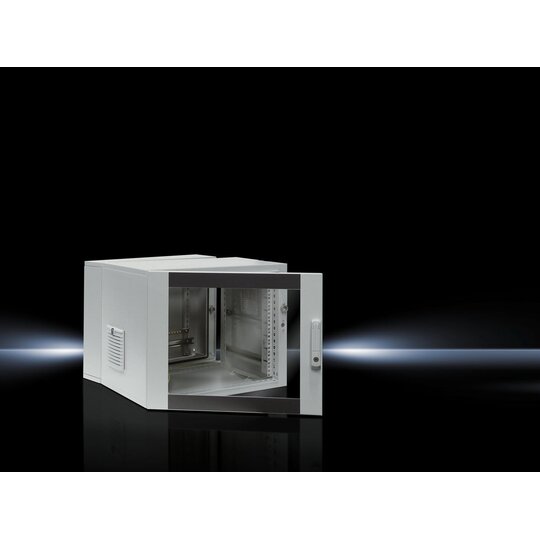

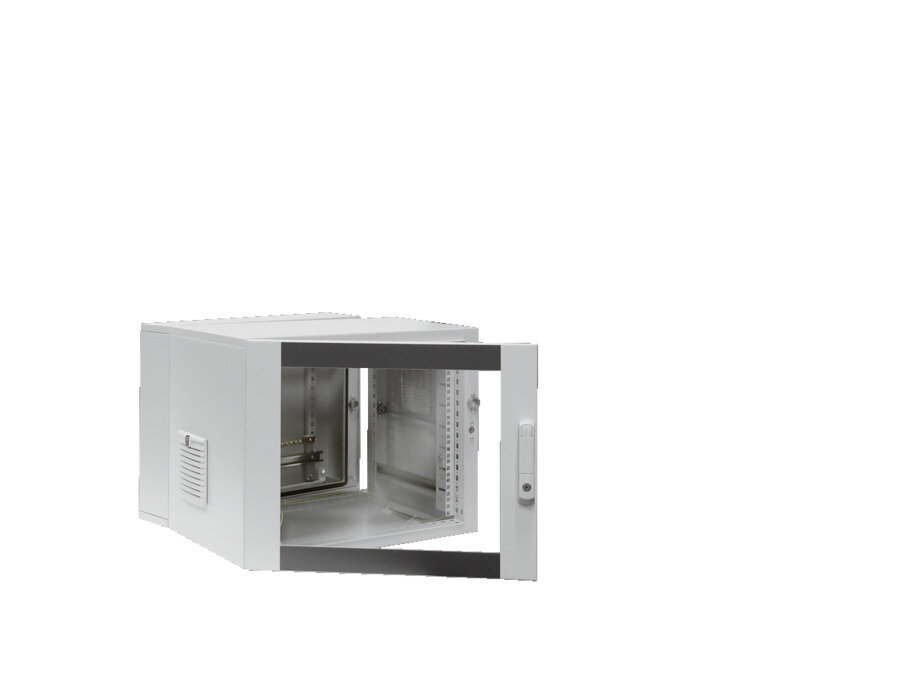

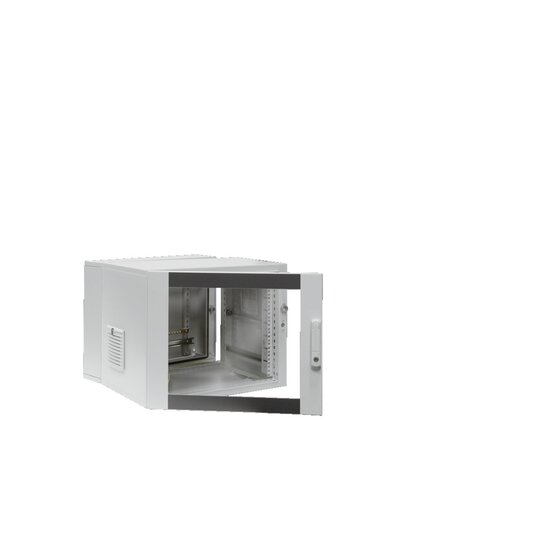

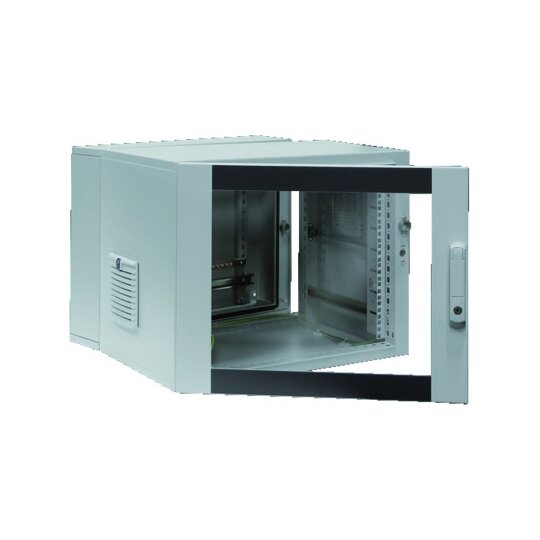

Rittal DK 7709735 Wandverteiler Gehäuse Tiefe 573mm BH 600x478mm
1 Stück

Listenpreis
Art.-Nr.
2795400
EAN
4028177324237
Hersteller-Nr.
7709735
DEHA.-Nr.
0057186
eClass.-Nr.
27180101
Herstellerlink
Wunsch-Suchbegriff
Breite 600 mm
Höhe 478 mm
Tiefe 573 mm
Werkstoff Stahl
Werkstoffgüte sonstige
Ausführung der Oberfläche pulverbeschichtet
Farbe grau
Mit Montageplatte false
Montageplatte tiefenverstellbar false
Anzahl der Schlösser 1
Bodenaufstellung möglich false
Wandbefestigung möglich true
Wandeinbau false
Mastbefestigung false
Anreihbar false
Anzahl der Türen 1
Geeignet für metrische Montage false
Geeignet für Außenaufstellung false
Schrägdach false
EMV-Ausführung false
Mit Sichttür true
Mit Lüftungstür false
Mit rückseitiger Tür false
Schlagfestigkeit IK08
Schutzart (IP) sonstige

Wandverteiler vormontiert, 9 HEGehäuse:Dreiteiliges Wandverteilergehäuse, bestehend aus:Wandelement mit 2 senkrechten Montageschienen und einerwaagrecht montierten C-Profilschiene zurKabelabfangung, austauschbare Flanschplatten, obengeschlossen, unten mit Bürsteneinsatz zurKabeleinführung, mit montierterPotentialausgleichschiene, Schwenkteil mit zwei Stückstufenlos tiefenverstellbaren 482,6 mm19.-Profilschienen, auf C-Schienen montiert, mitumlaufender 25 mm Profillochung in Front undRückrahmen, seitlich rechts oben und links unten je einAustrittsfilter zur passiven Gehäusebelüftung montiert,vorbereitet zur Aufnahme eines aktivenLüftererweiterungssatz, Design-Sichttür mitMini-Komfortgriff für Verschlusseinsätze, mitSicherheitsschließung 3524E, optional austauschbargegen Mini-Komfortgriff für Profilhalbzylinder, Gehäusekomplett sternpunktförmig geerdet, 4 St.Wandbefestigungshalter 10mm beigelegt,Schutzart IP 54 nach EN 60 529 IP 54 in Verbindung mitgeschlossener Flanschplatte, oben und unten.Belastbarkeit Schwenkteil: 45kgMaterial:Gehäuse: Stahlblech 1,5mmSichtscheibe: ESG 3mmOberflächenausführung:Elektrophorese tauchgrundiert, lackiert,Gehäuse RAL 7035, Sichttür RAL 7035/7015Abmessungen (B x H x T):600 x 478 x 573 mm (9 HE)
