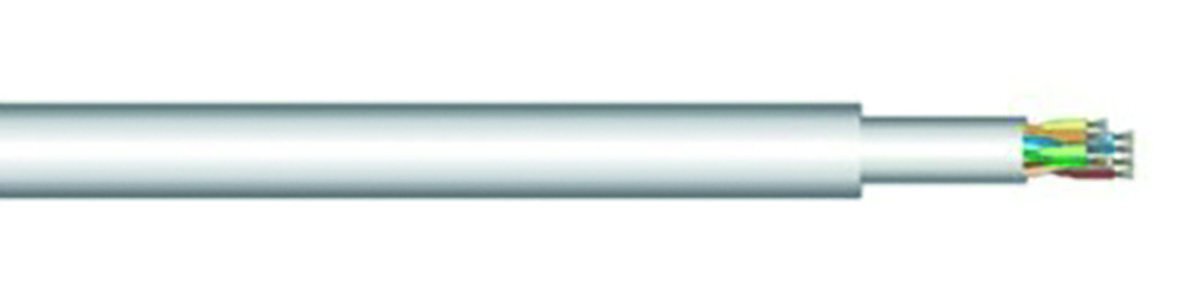

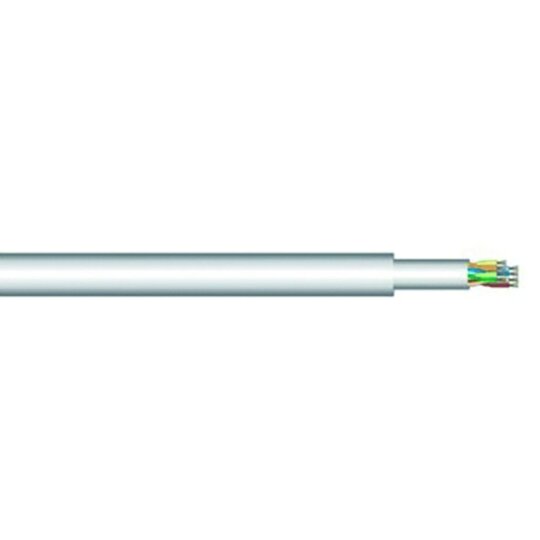

MC UC300 Li-2Y(ST)H 4x2x0,48 500T S26 4P FRNC-B Cat.5 Patchkabel

Listenpreis
Art.-Nr.
9110021
EAN
8430220210989
Hersteller-Nr.
60011612
DEHA.-Nr.
3266353
eClass.-Nr.
27061801
Herstellerlink
Wunsch-Suchbegriff
Leiter-Material Cu, blank
Leiter-Durchmesser 0,45 mm
Leiter-Nennquerschnitt 0,12 qmm
AWG-Querschnitt 26
Leiter-Klasse Kl.2 = mehrdrähtig
Ader-Zahl 8
Verseilelement Paare
Werkstoff der Aderisolation Voll-PE
Ader-Kennzeichnung Farbe
Schirm über Verseilelement ohne
Schirm über Verseilung Folie
Mantelmaterial Copolymer, thermoplastisch
Mantel-Farbe grau
Halogenfrei nach EN 50267-2-2 true
Flammwidrig nach EN 60332-1-2
Raucharm nach EN 61034-2 true
Außendurchmesser ca. 5,6 mm
Zul. Kabelaußentemperatur bei Montage/Handling 0 - +50 €C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung -20 - +60 €C
Kategorie 5E
NVP-Wert 67 %

Einsatzgebiete:
- Anschluss,- und Verbindungsleitung,
- IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T;
- IEEE 802.5 16 MB; ISDN; TPDDI; ATM.

Geltende Normen:
- EN 50173-1; EN 50288-2-2,
- ISO/IEC 11801; IEC 61156-6, TIA/EIA-568-B.2.

Flammenwidrigkeit:
- LSHF (FRNC): IEC 60332-1; IEC 60754-2; IEC 61034.

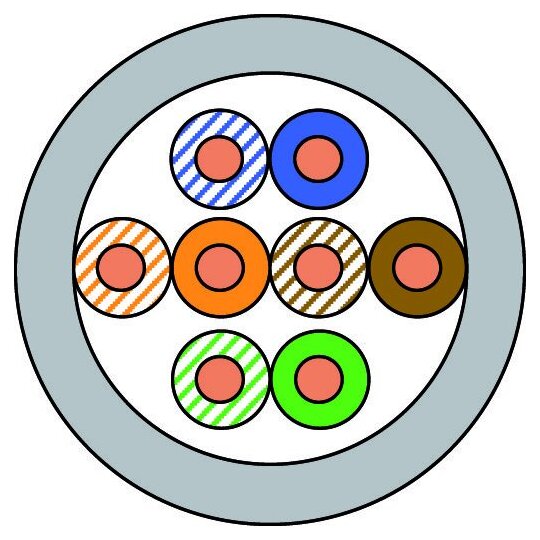

Kabelaufbau:
- Leiter Cu-Litze, blank Ø 0,48 mm (AWG26)
- Isolierung Polyethylen, Ø 0,95 mm
- Verseilung 2 Adern zum Paar
- Verseilung zur Seele 4 Paare zur Seele
- Gesamtabschirmung Aluminium-beschichtete Kunststoff-Verbundfolie
- Schutzmantel LSHF(FRNC), Farbe grau (andere Farben auf Anfrage)

Mechanische Eigenschaften:
- Biegeradien ohne Zugbelastung >= 20 mm, mit Zugbelastung >= 40 mm
- Betriebstemperaturenbereich ruhend -20°C bis + 60°C, bewegt 0°C bis + 50°C

Elektrische Eigenschaften:
- Schleifenwiderstand <= 260 Ohm /km
- Widerstandsunsymmetrie <= 3%
- Isolationswiderstand (500 V) >= 2000 MOhm *km
- Kapazität bei 800 Hz Nom. 48 nF/km
- Kapazitätsunsymmetrie (Paar/Erde) <= 1500 pF/km
- Wellenwiderstand (1-100 MHz) (100 ± 15) Ohm
- Relative Ausbreitungsgeschwindigkeit ca. 67 %
- Signallaufzeit <= 535 ns/100m
- Laufzeitunterschied <= 20 ns/100m
- Prüfspannung (DC, 1 min) Ader/Ader und Ader/Schirm 1000 V
- Kopplungswiderstand bei 1 MHz <= 50 m Ohm /m, bei 10 MHz <= 100 mOhm /m, bei 30 MHz <= 200 mOhm /m
- Kopplungsdämpfung 55 dB

Technische Angebotsdaten:
- Li-2Y(St)H 4x2x0,48L LSHF
- UC300 S26 4P LSHF Patch
- Außendurchmesser 5,4mm
- 344 MJ/km, 0,096 kWh/m
- Gewicht 25kg/km
- Cu-Zahl 12
- Zugkraft 55N

Hersteller Datenblatt Draka UC300 S26 Cat.5e

Download (Stand: 17.10.2021)
