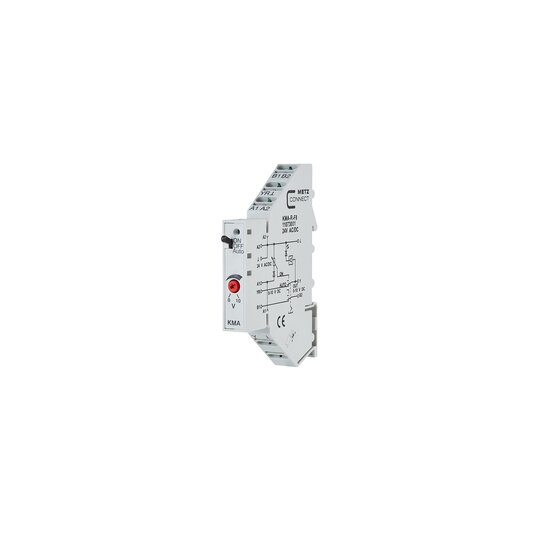

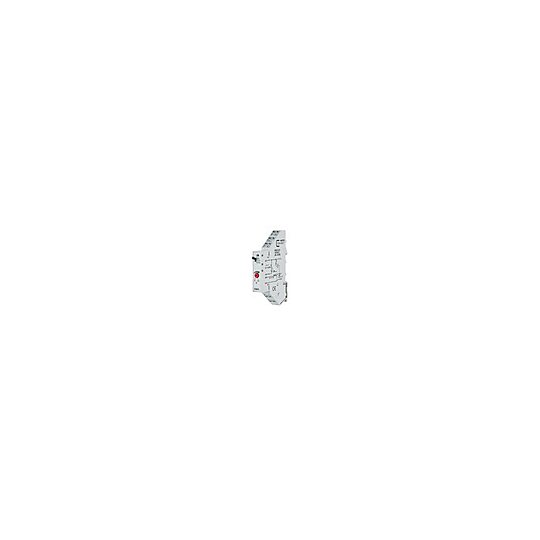

BTR 11073001 KMA-R-F8 24VAC/DC 0...10 V
10 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 9292012
- EAN
- 4251394607665
- Hersteller-Nr.
- 11073001
- DEHA.-Nr.
- 5529655
- eClass.-Nr.
- 19179290
- Herstellerlink
- Wunsch-Suchbegriff
| Bidirektional | false |
| Galvanische Trennung | ohne |
| Nennstromaufnahme | 19 mA |
Der Analogwertgeber wird für die manuelle Stellgrößeneinstellung verwendet, z. B. für Mischklappen, Ventilstellungen, Temperaturwerte usw. Das Modul kann durch zwei Betriebsarten gesteuert werden, die über den dreistufigen Schalter (ON, OFF, AUTO) auf der Frontseite eingestellt werden. Über die externen Steuerkontaktklemmen B1 und B2 wird die Schalterstellung rückgemeldet. Schalterstellung ON: Die Stellgröße kann mit dem frontseitigen Potentiometer eingestellt werden. Das Ausgangssignal 0 bis 10 V steht an der Klemme Y zur Verfügung. Schalterstellung AUTO: Die Stellgröße wird ohne Veränderung über die Klemme YR an den Stellgrößenausgang Y durchgeschaltet. Anschluss mit Federkraftklemmen (Push-In), Sollwertgeber, Handbedienebene mit Rückmeldung, LED-Helligkeit proportional zur Stellgröße, Rückspannungssicher
